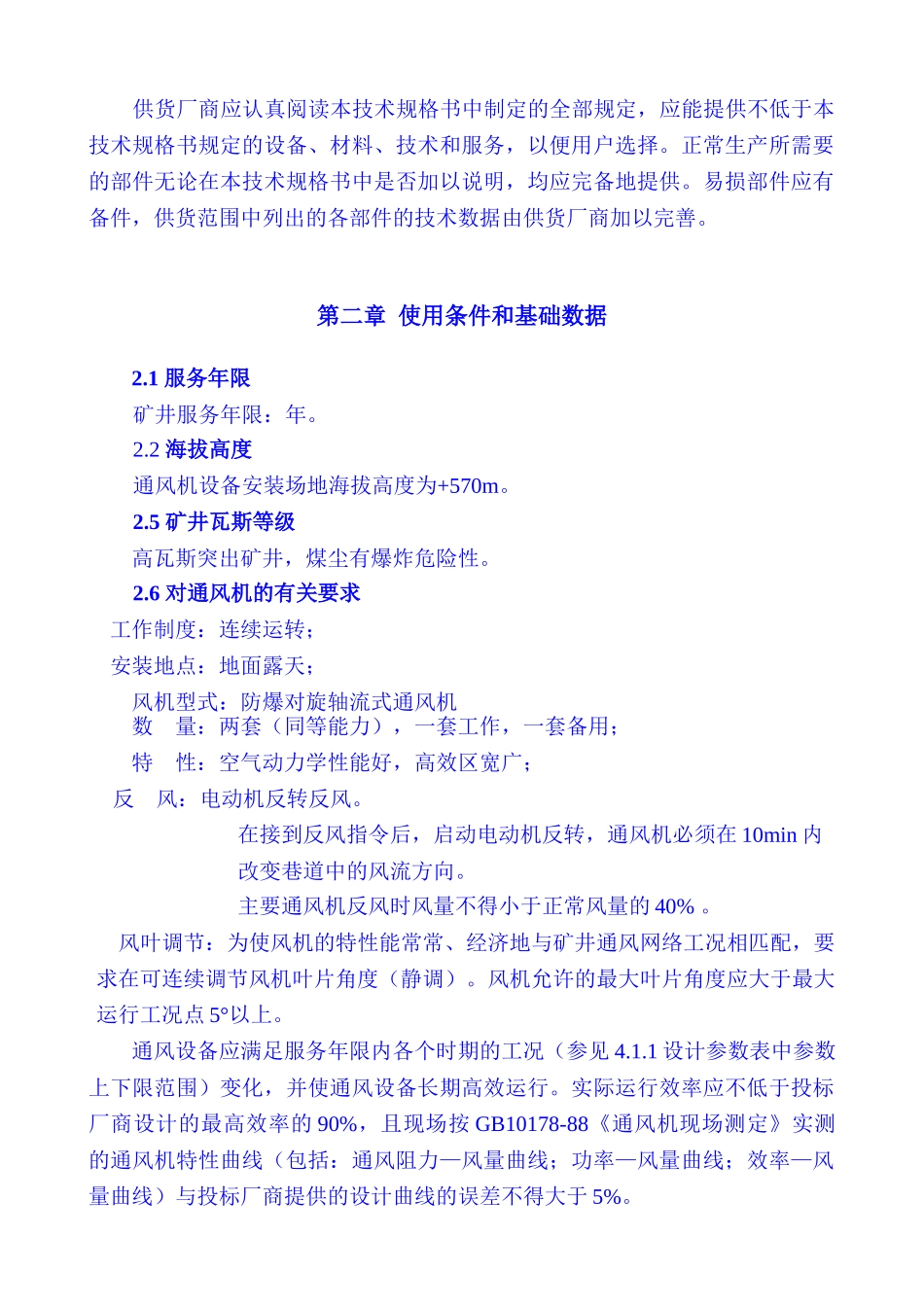

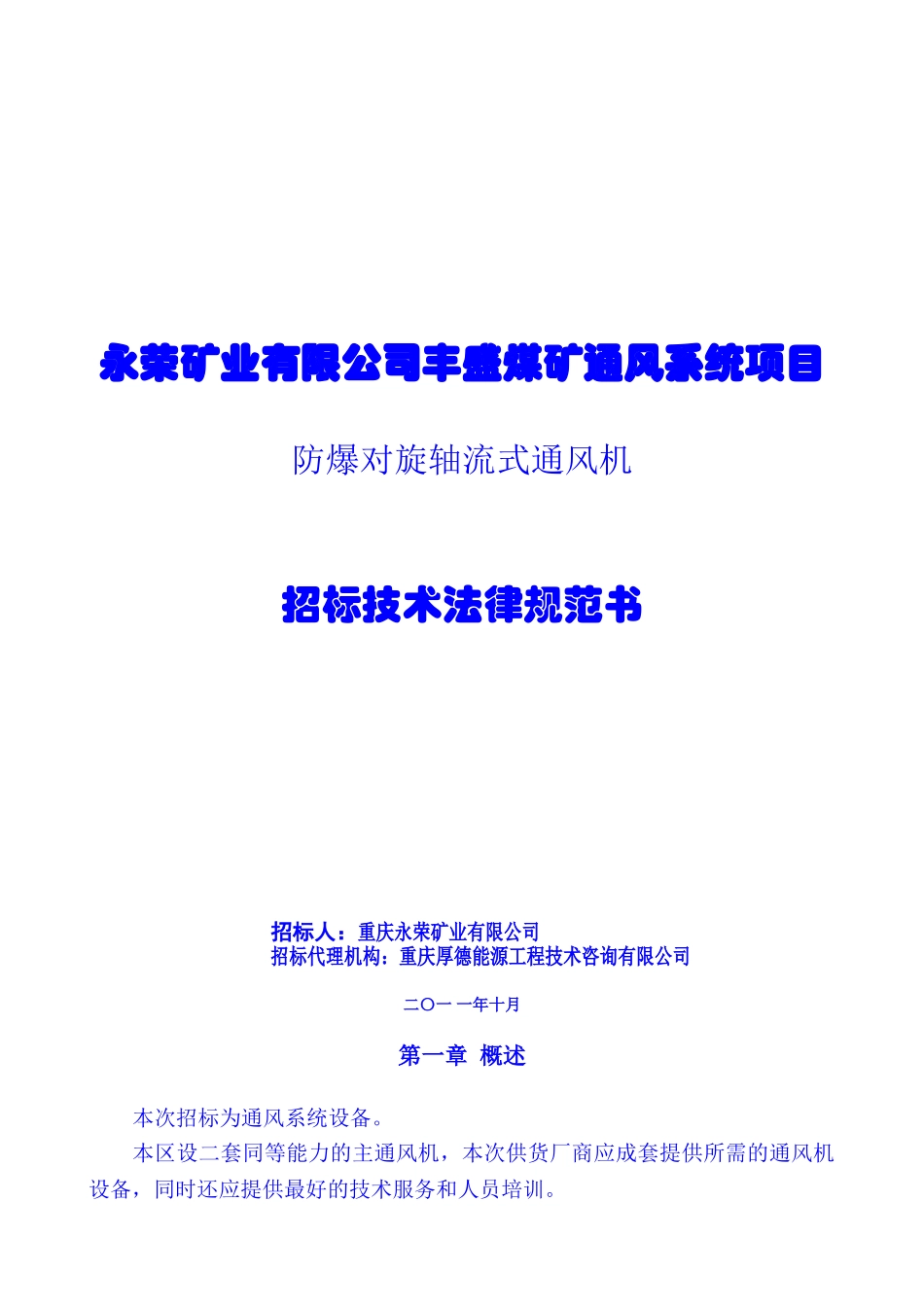

永荣矿业有限公司丰盛煤矿通风系统项目防爆对旋轴流式通风机招标技术法律规范书招标人：重庆永荣矿业有限公司招标代理机构：重庆厚德能源工程技术咨询有限公司二〇一 一年十月第一章 概述本次招标为通风系统设备。本区设二套同等能力的主通风机，本次供货厂商应成套提供所需的通风机设备，同时还应提供最好的技术服务和人员培训。供货厂商应认真阅读本技术规格书中制定的全部规定，应能提供不低于本技术规格书规定的设备、材料、技术和服务，以便用户选择。正常生产所需要的部件无论在本技术规格书中是否加以说明，均应完备地提供。易损部件应有备件，供货范围中列出的各部件的技术数据由供货厂商加以完善。第二章 使用条件和基础数据 2.1 服务年限矿井服务年限：年。2.2 海拔高度通风机设备安装场地海拔高度为+570m。2.5 矿井瓦斯等级高瓦斯突出矿井，煤尘有爆炸危险性。2.6 对通风机的有关要求 工作制度：连续运转； 安装地点：地面露天；风机型式：防爆对旋轴流式通风机数 量：两套（同等能力），一套工作，一套备用；特 性：空气动力学性能好，高效区宽广； 反 风：电动机反转反风。在接到反风指令后，启动电动机反转，通风机必须在 10min 内改变巷道中的风流方向。主要通风机反风时风量不得小于正常风量的 40% 。 风叶调节：为使风机的特性能常常、经济地与矿井通风网络工况相匹配，要求在可连续调节风机叶片角度（静调）。风机允许的最大叶片角度应大于最大运行工况点 5°以上。通风设备应满足服务年限内各个时期的工况（参见 4.1.1 设计参数表中参数上下限范围）变化，并使通风设备长期高效运行。实际运行效率应不低于投标厂商设计的最高效率的 90%，且现场按 GB10178-88《通风机现场测定》实测的通风机特性曲线（包括：通风阻力—风量曲线；功率—风量曲线；效率—风量曲线）与投标厂商提供的设计曲线的误差不得大于 5%。通风机的能力应留有一定的余量。通风机在不同时期的运转工况点应远离喘振区，有不小于 15%的裕度。通风机不仅应校验电动机正常起动容量，还应校验反风时电动机的容量。应根据电网的短路容量、所选电动机数据进行起动验算，包括最低起动电压、电动机运行稳定性、起动转矩等。 通风机的消声装置，应计入静压损失。 当通风机的性能特性曲线为全压特性曲线时，应考虑消声器、扩散器出口的动压损失。通风装置的各个运转时期设计工况点的静压效率均不得低于 80%，风机静压效率为风机静压乘以风...
