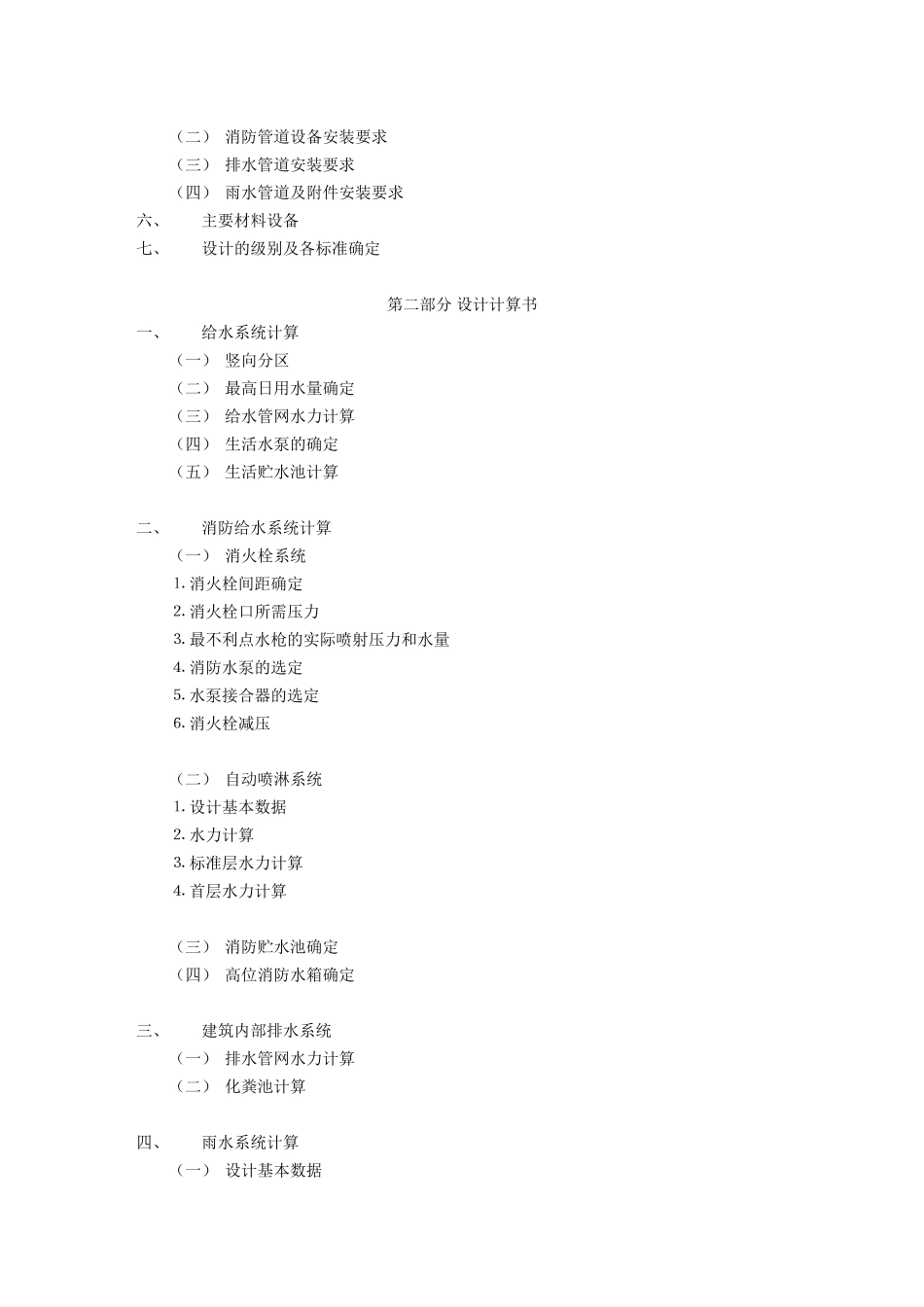

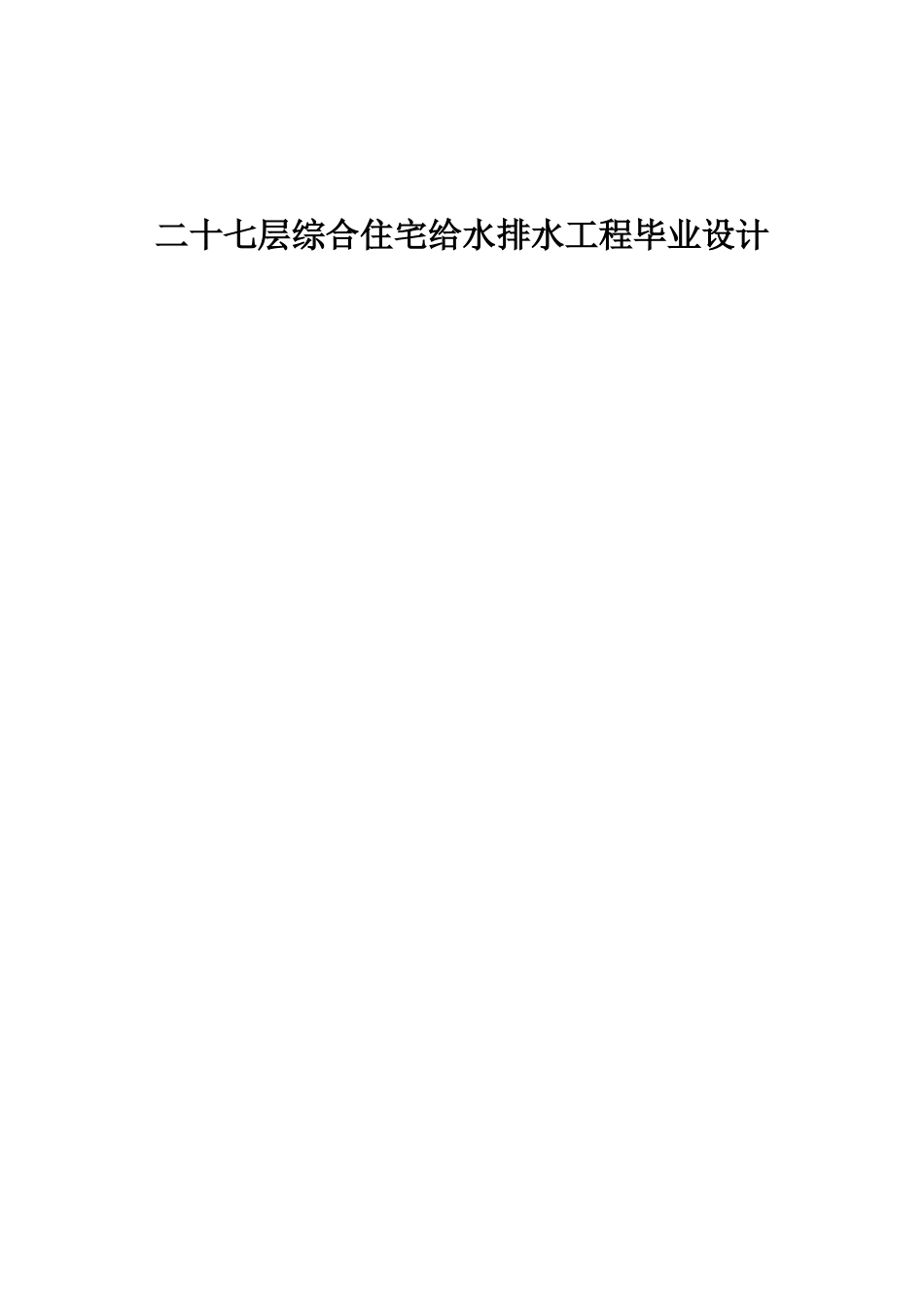

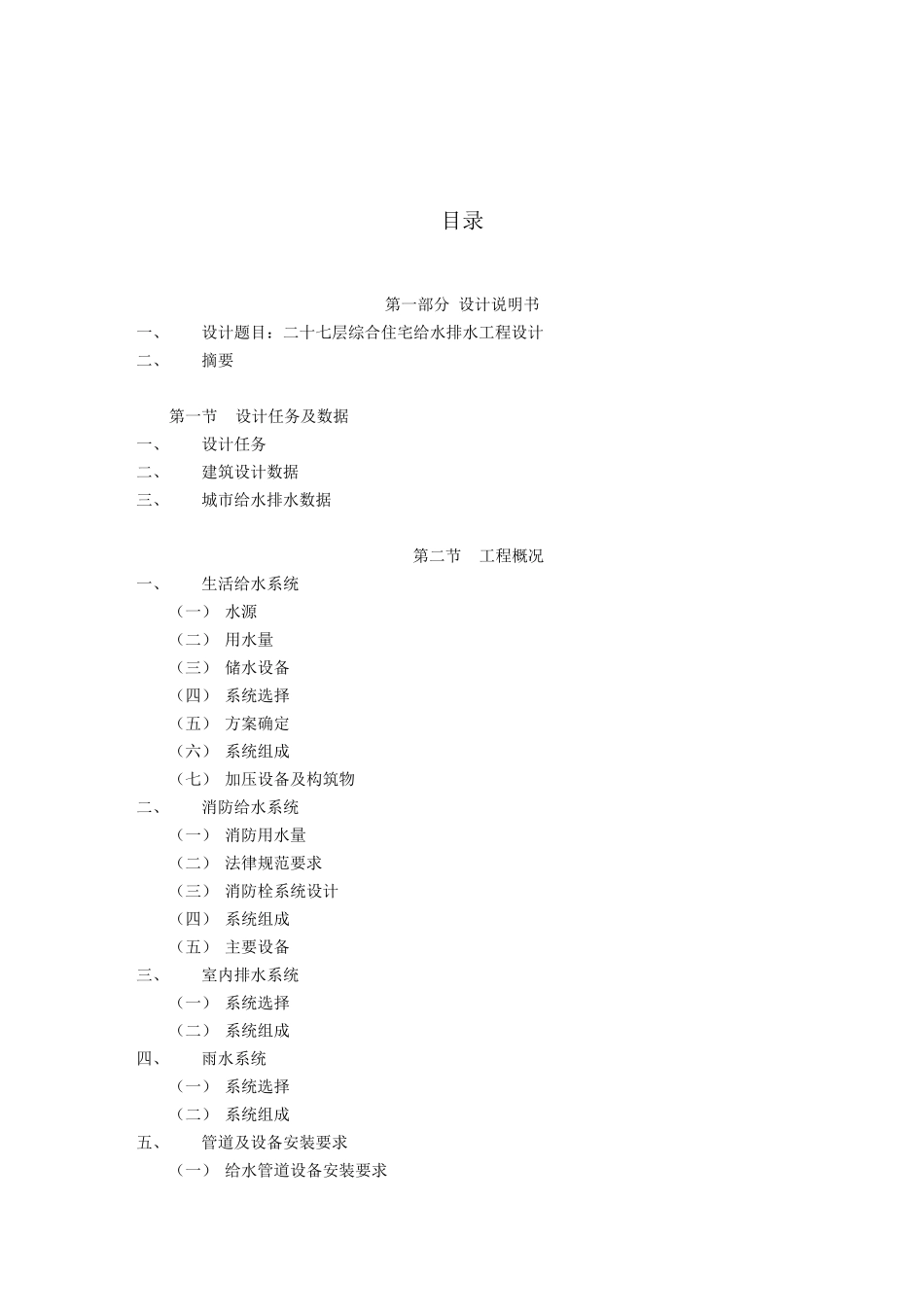

二十七层综合住宅给水排水工程毕业设计目录第一部分 设计说明书一、设计题目：二十七层综合住宅给水排水工程设计二、摘要第一节设计任务及数据一、设计任务二、建筑设计数据三、城市给水排水数据第二节工程概况一、生活给水系统（一） 水源（二） 用水量（三） 储水设备（四） 系统选择（五） 方案确定（六） 系统组成（七） 加压设备及构筑物二、消防给水系统（一） 消防用水量（二） 法律规范要求（三） 消防栓系统设计（四） 系统组成（五） 主要设备三、室内排水系统（一） 系统选择（二） 系统组成四、雨水系统（一） 系统选择（二） 系统组成五、管道及设备安装要求（一） 给水管道设备安装要求（二） 消防管道设备安装要求（三） 排水管道安装要求（四） 雨水管道及附件安装要求六、主要材料设备七、设计的级别及各标准确定第二部分 设计计算书一、给水系统计算（一） 竖向分区（二） 最高日用水量确定（三） 给水管网水力计算（四） 生活水泵的确定（五） 生活贮水池计算二、消防给水系统计算（一） 消火栓系统⒈ 消火栓间距确定⒉ 消火栓口所需压力⒊ 最不利点水枪的实际喷射压力和水量⒋ 消防水泵的选定⒌ 水泵接合器的选定⒍ 消火栓减压（二） 自动喷淋系统⒈ 设计基本数据⒉ 水力计算⒊ 标准层水力计算⒋ 首层水力计算（三） 消防贮水池确定（四） 高位消防水箱确定三、建筑内部排水系统（一） 排水管网水力计算（二） 化粪池计算四、雨水系统计算（一） 设计基本数据（二） 水力计算（三） 检查井、埋地管计算五、设计参考资料二十七层综合住宅给水排水工程设计摘要：根据上级有关部门批准的任务书，拟在某市修建一栋 27 层的综合性大楼。本设计为此大楼的给水排水系统和消防系统设计。 给水系统：综合楼生活给水系统分成Ⅰ、Ⅱ、Ⅲ、Ⅳ四区，Ⅰ区 1~3 层由市政管网供水，Ⅱ区 4~11 层，Ⅲ区 12~19 层，Ⅳ区 20~27 层由变频调速恒压给水系统供水。 消防给水系统：综合楼地下一层消防贮水池贮备 3 小时消防栓给水用水量和 1 小时自动喷淋灭火系统用水量，火灾前 10 分钟用水由天面消防水箱供给。 污水系统：室内排水系统采纳粪便污水和生活污水分流排放，粪便污水进入首层化粪池处理后与生活污水一起排放至市政污水管网。雨水系统：层面雨水由专用的雨水管道收集，直接排入室外市政污水管网。关键词：高层建筑给水排水设计 给水系统 排水系统 消防车给水系统 雨...
