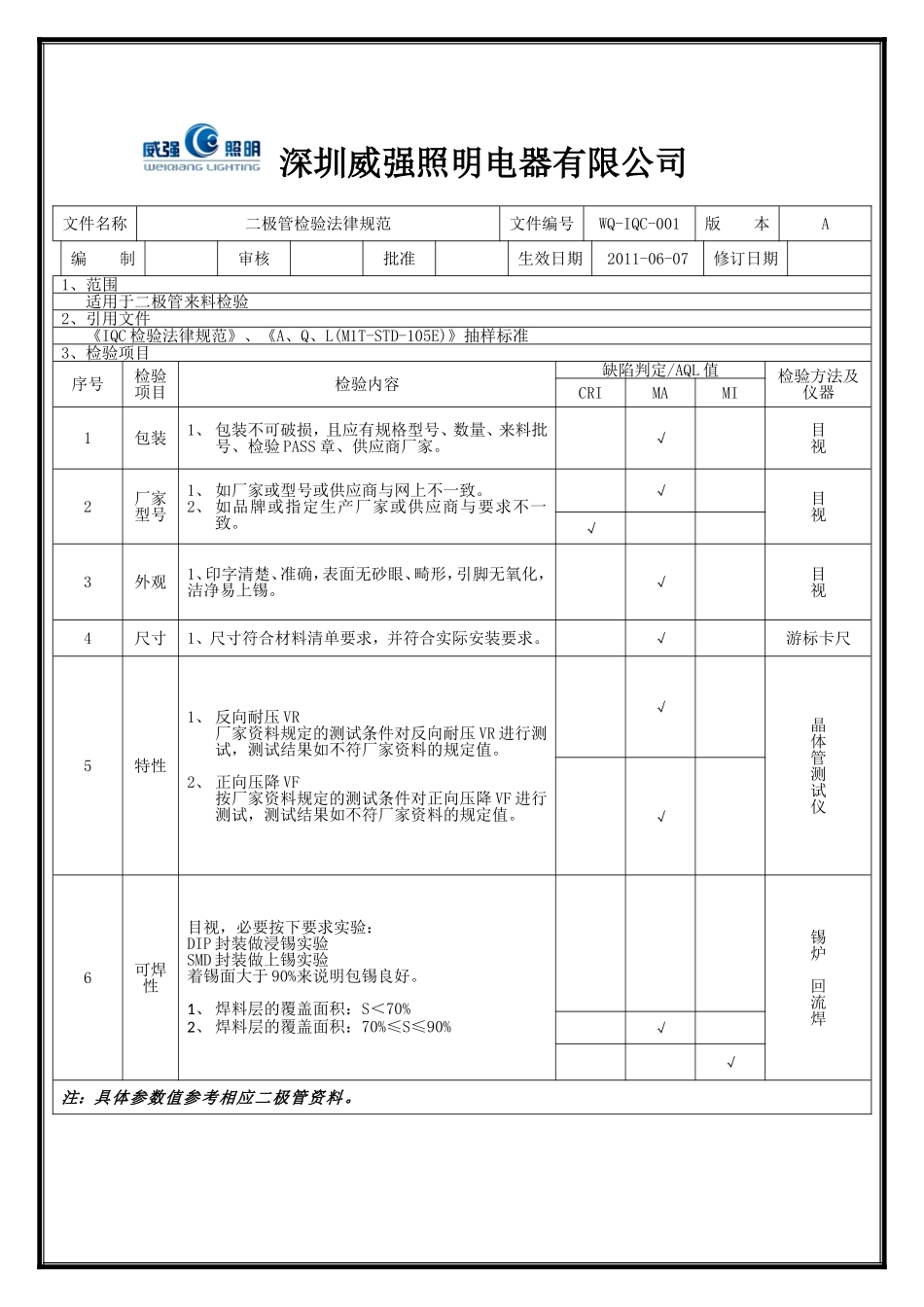

深圳威强照明电器有限公司文件名称二极管检验法律规范文件编号WQ-IQC-001版 本A编 制审核批准生效日期2011-06-07修订日期1、范围 适用于二极管来料检验2、引用文件 《IQC 检验法律规范》、《A、Q、L(M1T-STD-105E)》抽样标准3、检验项目序号检验项目检验内容缺陷判定/AQL 值检验方法及仪器CRIMAMI1包装1、 包装不可破损，且应有规格型号、数量、来料批号、检验 PASS 章、供应商厂家。√目视2厂家型号1、 如厂家或型号或供应商与网上不一致。2、 如品牌或指定生产厂家或供应商与要求不一致。√目视√3外观1、印字清楚、准确，表面无砂眼、畸形，引脚无氧化，洁净易上锡。√目视4尺寸1、尺寸符合材料清单要求，并符合实际安装要求。√游标卡尺5特性1、 反向耐压 VR厂家资料规定的测试条件对反向耐压 VR 进行测试，测试结果如不符厂家资料的规定值。2、 正向压降 VF按厂家资料规定的测试条件对正向压降 VF 进行测试，测试结果如不符厂家资料的规定值。√晶体管测试仪√6可焊性目视，必要按下要求实验：DIP 封装做浸锡实验SMD 封装做上锡实验着锡面大于 90%来说明包锡良好。1、 焊料层的覆盖面积：S＜70%2、 焊料层的覆盖面积：70%≤S≤90%锡炉回流焊√√注：具体参数值参考相应二极管资料。
