云南某化工设备防腐工程施工方案

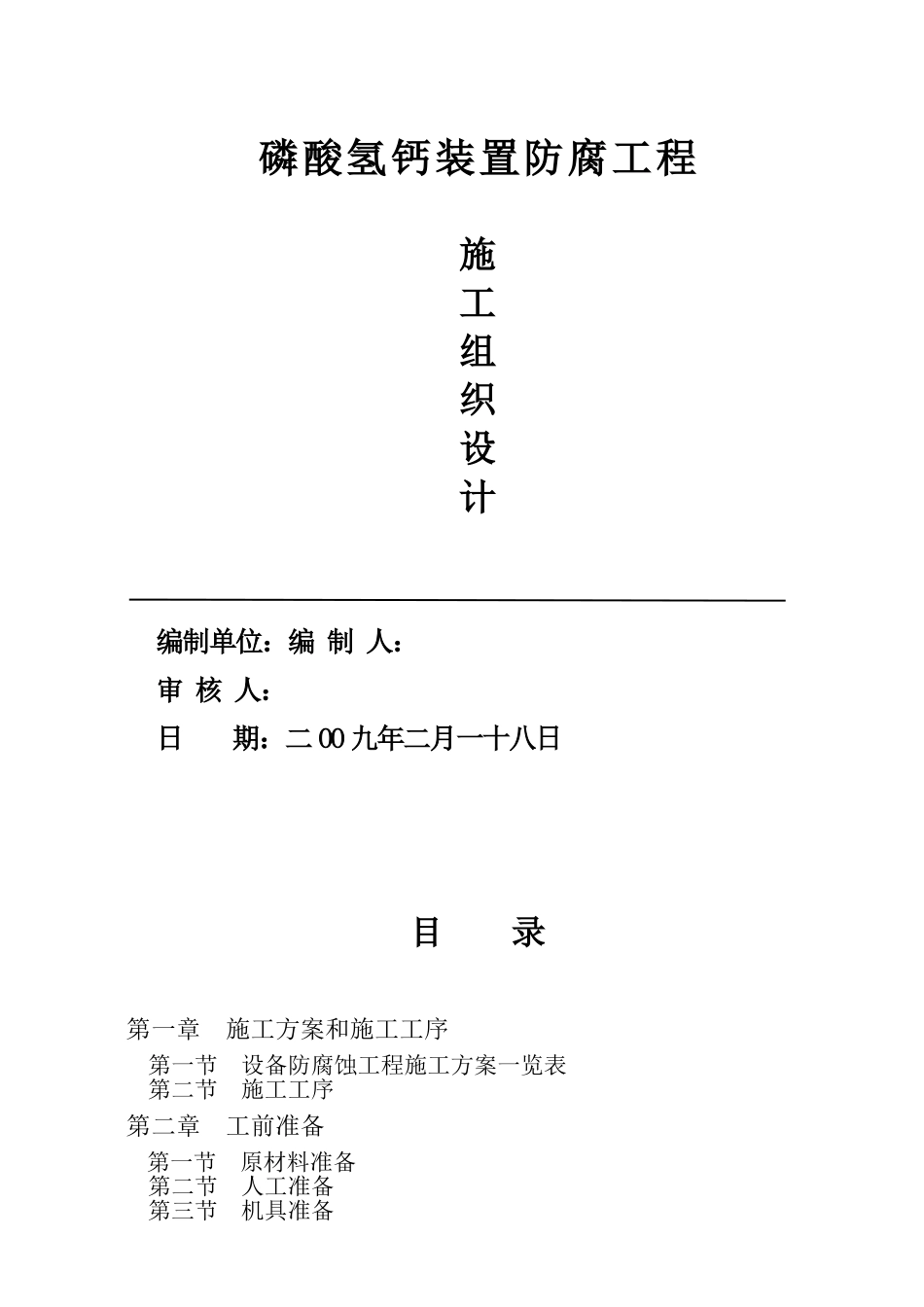

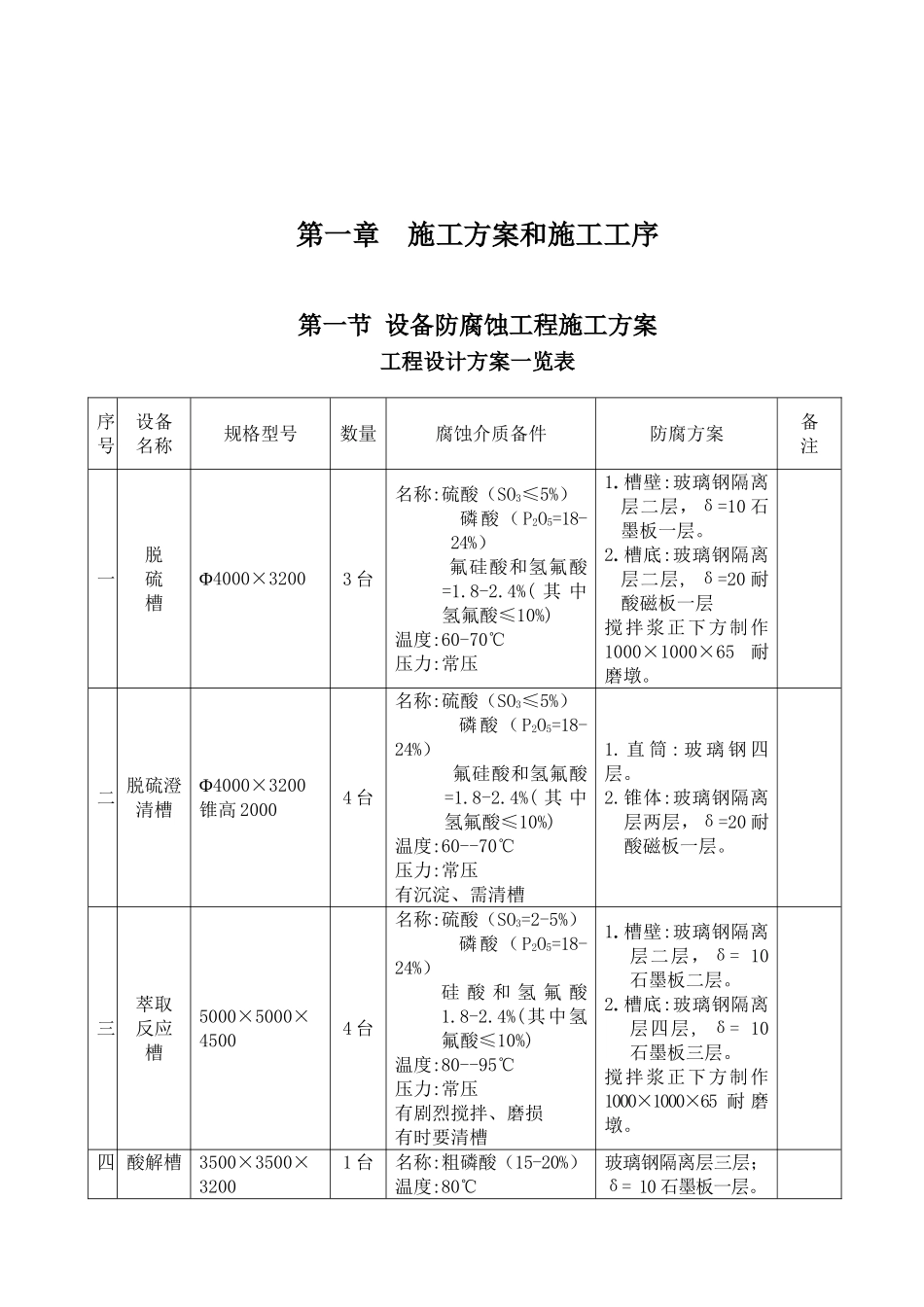

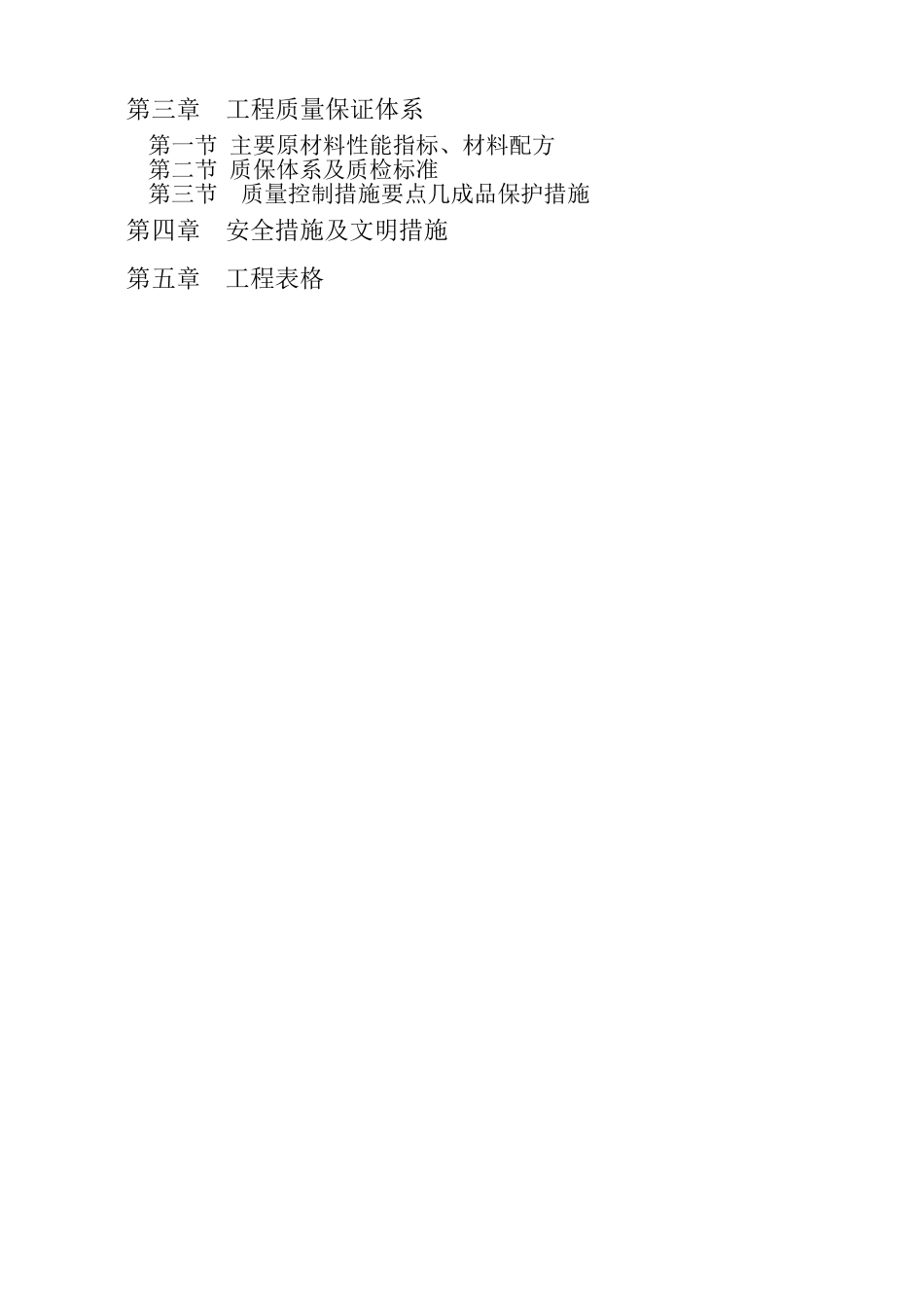

磷酸氢钙装置防腐工程施工组织设计编制单位：编 制 人： 审 核 人：日 期：二 OO 九年二月一十八日目 录第一章 施工方案和施工工序第一节 设备防腐蚀工程施工方案一览表第二节 施工工序第二章 工前准备 第一节 原材料准备第二节 人工准备第三节 机具准备第三章 工程质量保证体系第一节 主要原材料性能指标、材料配方第二节 质保体系及质检标准第三节质量控制措施要点几成品保护措施第四章安全措施及文明措施第五章工程表格第一章 施工方案和施工工序第一节 设备防腐蚀工程施工方案工程设计方案一览表序号设备名称规格型号数量腐蚀介质备件防腐方案备 注一脱硫槽Φ4000×32003 台名称:硫酸（SO3≤5%） 磷酸（ P2O5=18-24%） 氟硅酸和氢氟酸=1.8-2.4%( 其 中氢氟酸≤10%)温度:60-70℃压力:常压1.槽壁:玻璃钢隔离层二层，δ=10 石墨板一层。2.槽底:玻璃钢隔离层二层, δ=20 耐酸磁板一层搅拌浆正下方制作1000×1000×65耐磨墩。二 脱硫澄清槽Φ4000×3200锥高 20004 台名称:硫酸（SO3≤5%） 磷酸（ P2O5=18-24%） 氟硅酸和氢氟酸=1.8-2.4%( 其 中氢氟酸≤10%)温度:60--70℃压力:常压有沉淀、需清槽1. 直 筒 : 玻 璃 钢 四层。2.锥体:玻璃钢隔离层两层，δ=20 耐酸磁板一层。三萃取 反应槽5000×5000×45004 台名称:硫酸（SO3=2-5%） 磷酸（ P2O5=18-24%）硅 酸 和 氢 氟 酸1.8-2.4%(其中氢氟酸≤10%)温度:80--95℃压力:常压有剧烈搅拌、磨损有时要清槽1.槽壁:玻璃钢隔离层二层，δ= 10石墨板二层。2.槽底:玻璃钢隔离层四层, δ= 10石墨板三层。搅拌浆正下方制作1000×1000×65 耐 磨墩。四 酸解槽3500×3500×32001 台名称:粗磷酸（15-20%）温度:80℃玻璃钢隔离层三层； δ= 10 石墨板一层。压力:常压搅 拌 浆 正 下 方 制1000×1000×65 耐磨墩。五一段脱氟反应槽4000×4000×32003 台名称:粗磷酸 20-50% P2O5/F=20-50温度:40-50℃压力:常压槽底、槽壁:玻璃钢隔离层三层,δ=20 耐 酸 磁 板 一层。六一段脱氟层清器Φ10000×2500×锥高 32003 台名称:磷酸（P2O5=20-50%）P2O5/F=20-50温度:40--50℃压力:常压有沉淀、需清槽玻璃钢四层,七二段脱氟反应槽4000×4000×32003 台名称 : 磷酸（ P2O5=6-8%）P2O5/F=250-300温度:40--50℃压力:常压有沉淀、需清槽1. 直 筒 : 玻 璃 钢 四层。2.锥体:玻璃钢隔离层二层，δ=20 耐酸磁板一层。八一段脱氟层清器...
