五、电子显示屏系统及计时记分系统工艺设计及施工

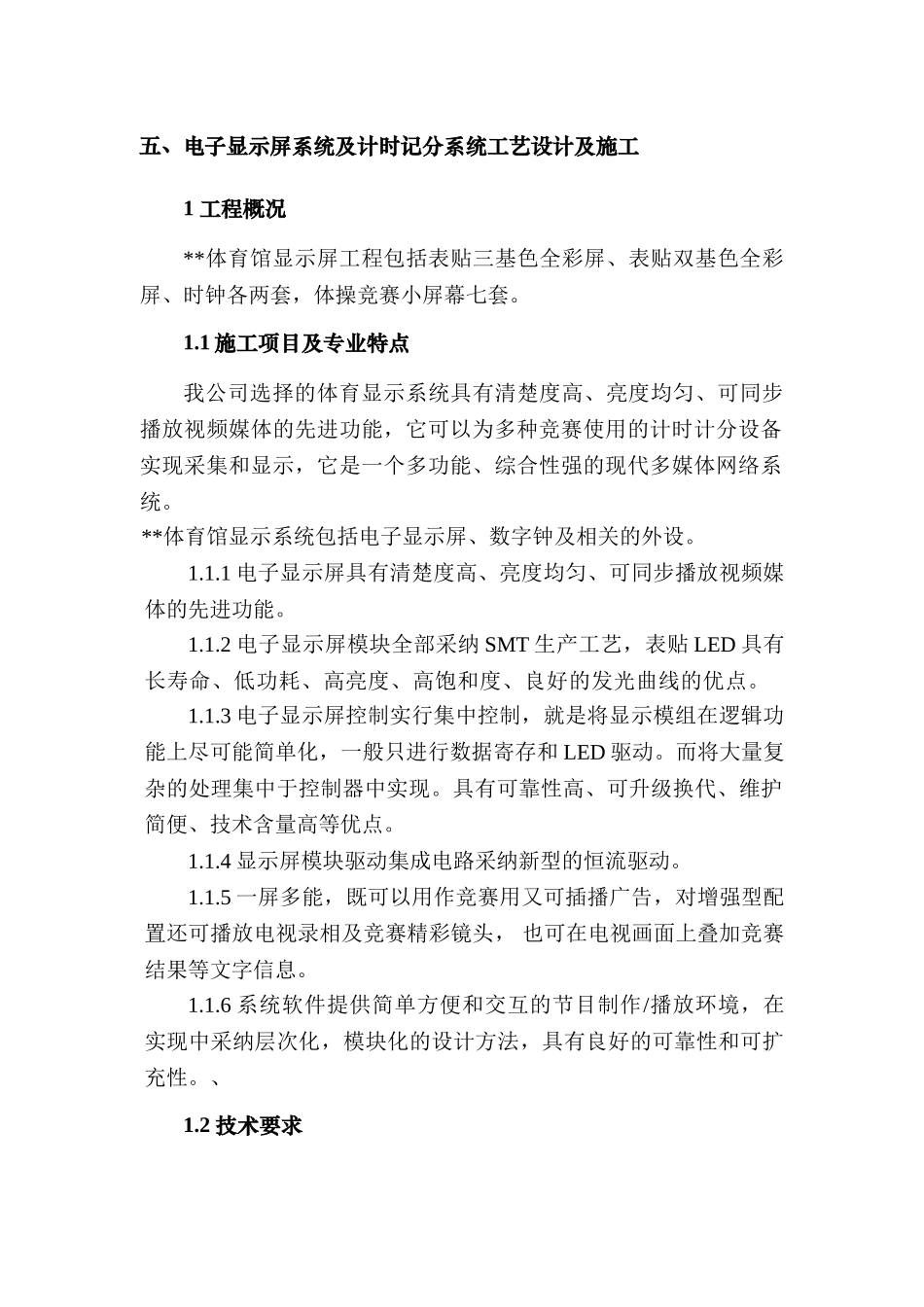

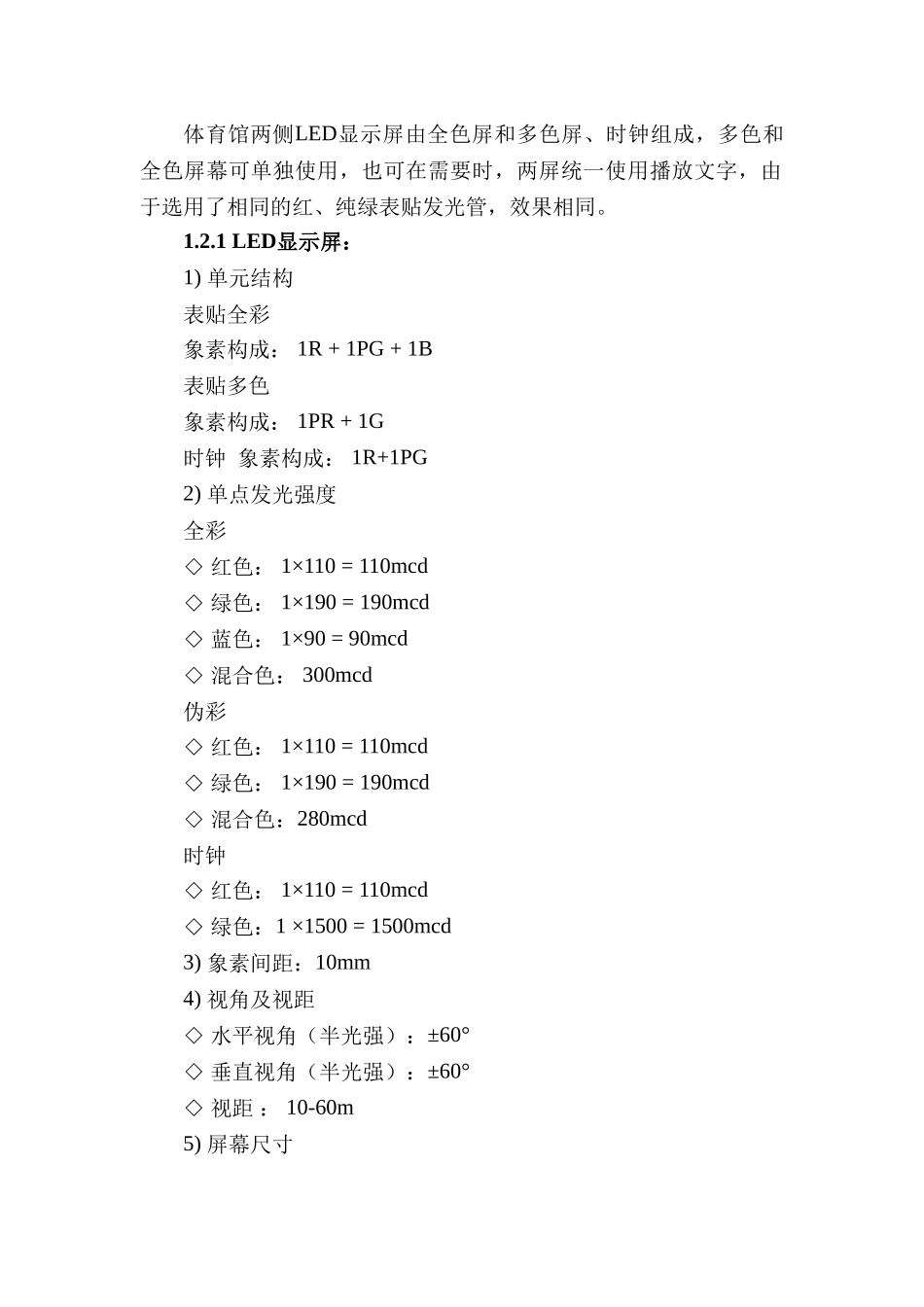

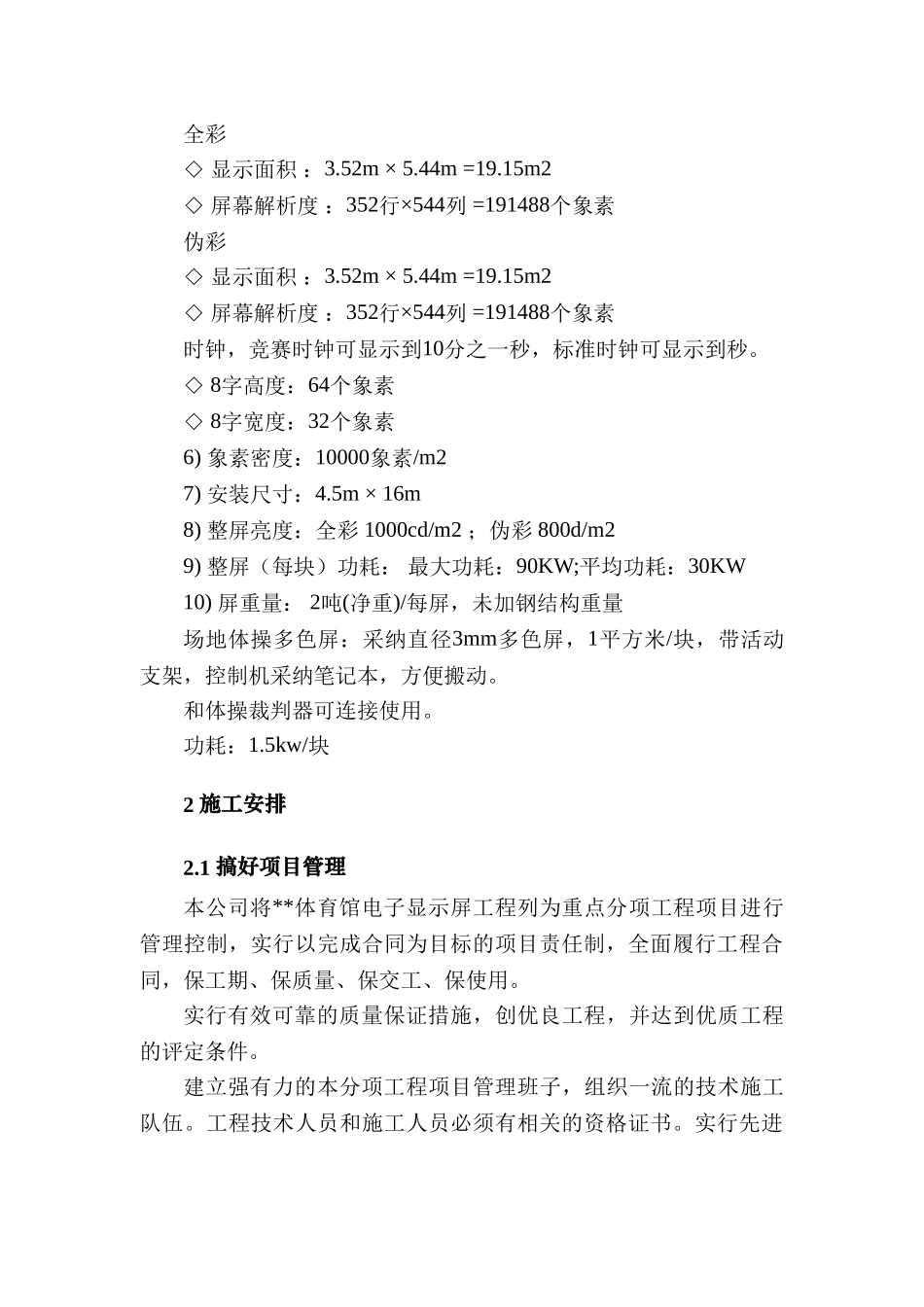

五、电子显示屏系统及计时记分系统工艺设计及施工1 工程概况**体育馆显示屏工程包括表贴三基色全彩屏、表贴双基色全彩屏、时钟各两套，体操竞赛小屏幕七套。1.1 施工项目及专业特点我公司选择的体育显示系统具有清楚度高、亮度均匀、可同步播放视频媒体的先进功能，它可以为多种竞赛使用的计时计分设备实现采集和显示，它是一个多功能、综合性强的现代多媒体网络系统。**体育馆显示系统包括电子显示屏、数字钟及相关的外设。1.1.1 电子显示屏具有清楚度高、亮度均匀、可同步播放视频媒体的先进功能。1.1.2 电子显示屏模块全部采纳 SMT 生产工艺，表贴 LED 具有长寿命、低功耗、高亮度、高饱和度、良好的发光曲线的优点。1.1.3 电子显示屏控制实行集中控制，就是将显示模组在逻辑功能上尽可能简单化，一般只进行数据寄存和 LED 驱动。而将大量复杂的处理集中于控制器中实现。具有可靠性高、可升级换代、维护简便、技术含量高等优点。 1.1.4 显示屏模块驱动集成电路采纳新型的恒流驱动。1.1.5 一屏多能，既可以用作竞赛用又可插播广告，对增强型配置还可播放电视录相及竞赛精彩镜头， 也可在电视画面上叠加竞赛结果等文字信息。1.1.6 系统软件提供简单方便和交互的节目制作/播放环境，在实现中采纳层次化，模块化的设计方法，具有良好的可靠性和可扩充性。、1.2 技术要求体育馆两侧LED显示屏由全色屏和多色屏、时钟组成，多色和全色屏幕可单独使用，也可在需要时，两屏统一使用播放文字，由于选用了相同的红、纯绿表贴发光管，效果相同。1.2.1 LED显示屏： 1) 单元结构表贴全彩象素构成： 1R + 1PG + 1B表贴多色 象素构成： 1PR + 1G时钟 象素构成： 1R+1PG 2) 单点发光强度全彩 ◇ 红色： 1×110 = 110mcd ◇ 绿色： 1×190 = 190mcd ◇ 蓝色： 1×90 = 90mcd◇ 混合色： 300mcd伪彩◇ 红色： 1×110 = 110mcd ◇ 绿色： 1×190 = 190mcd ◇ 混合色：280mcd时钟◇ 红色： 1×110 = 110mcd ◇ 绿色：1 ×1500 = 1500mcd 3) 象素间距：10mm4) 视角及视距◇ 水平视角（半光强）：±60°◇ 垂直视角（半光强）：±60°◇ 视距 ： 10-60m5) 屏幕尺寸全彩◇ 显示面积 ：3.52m × 5.44m =19.15m2 ◇ 屏幕解析度 ：352行×544列 =191488个象素伪彩◇ 显示面积 ：3.52m × 5.44m =19.15m2 ◇ 屏幕解析度 ：352行×544列 =191488个象素时钟，竞赛时钟可显...
