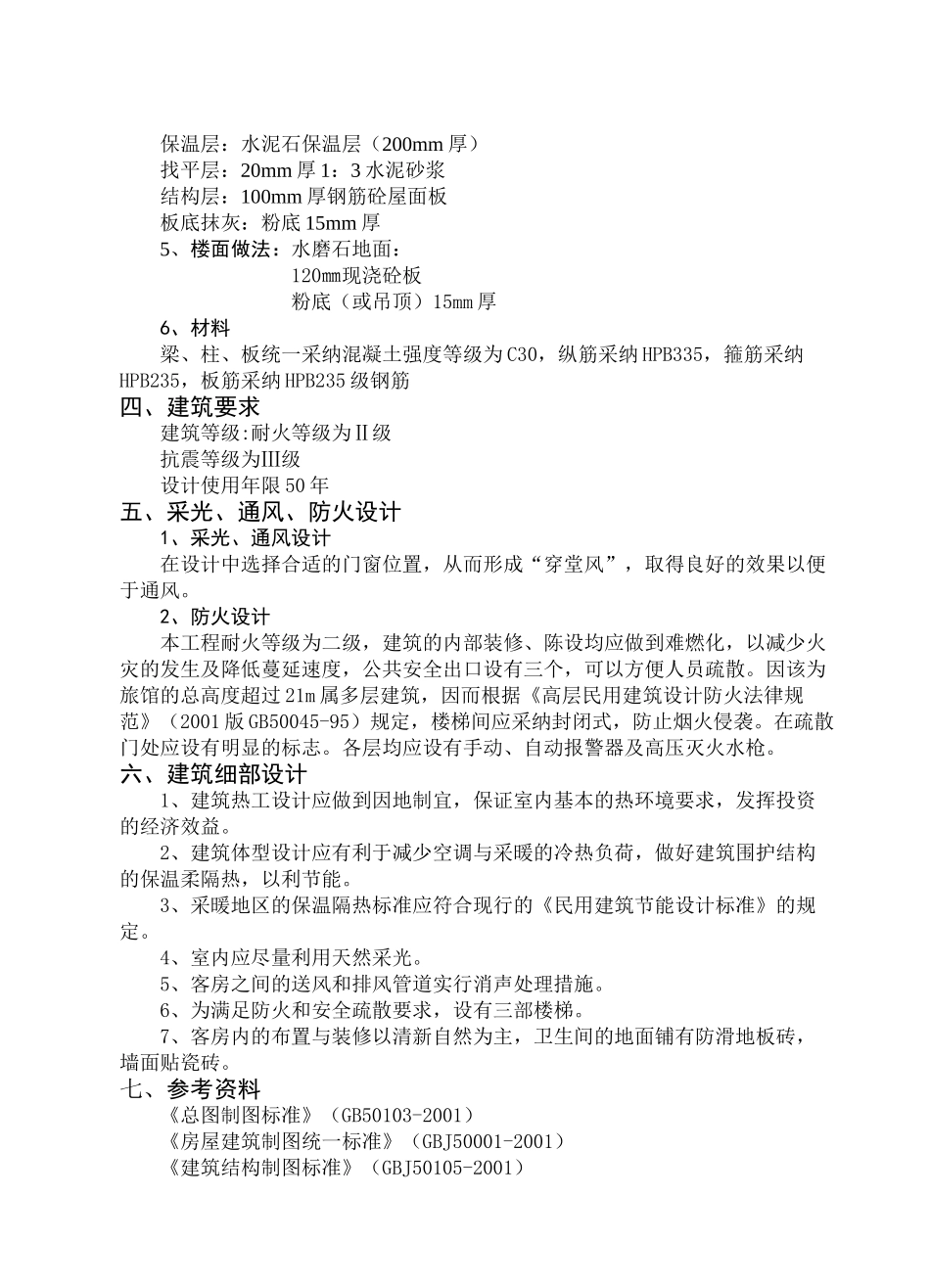

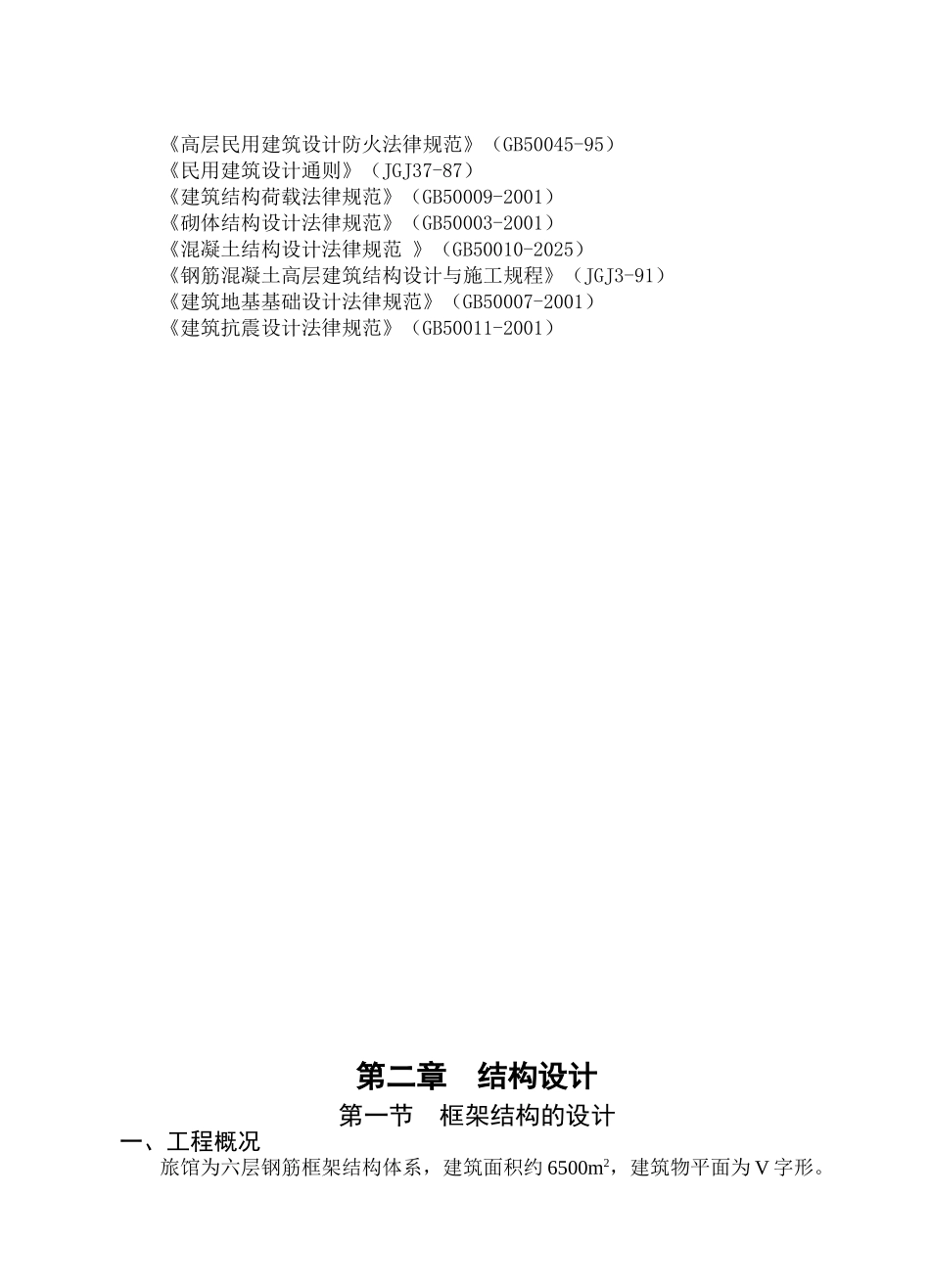

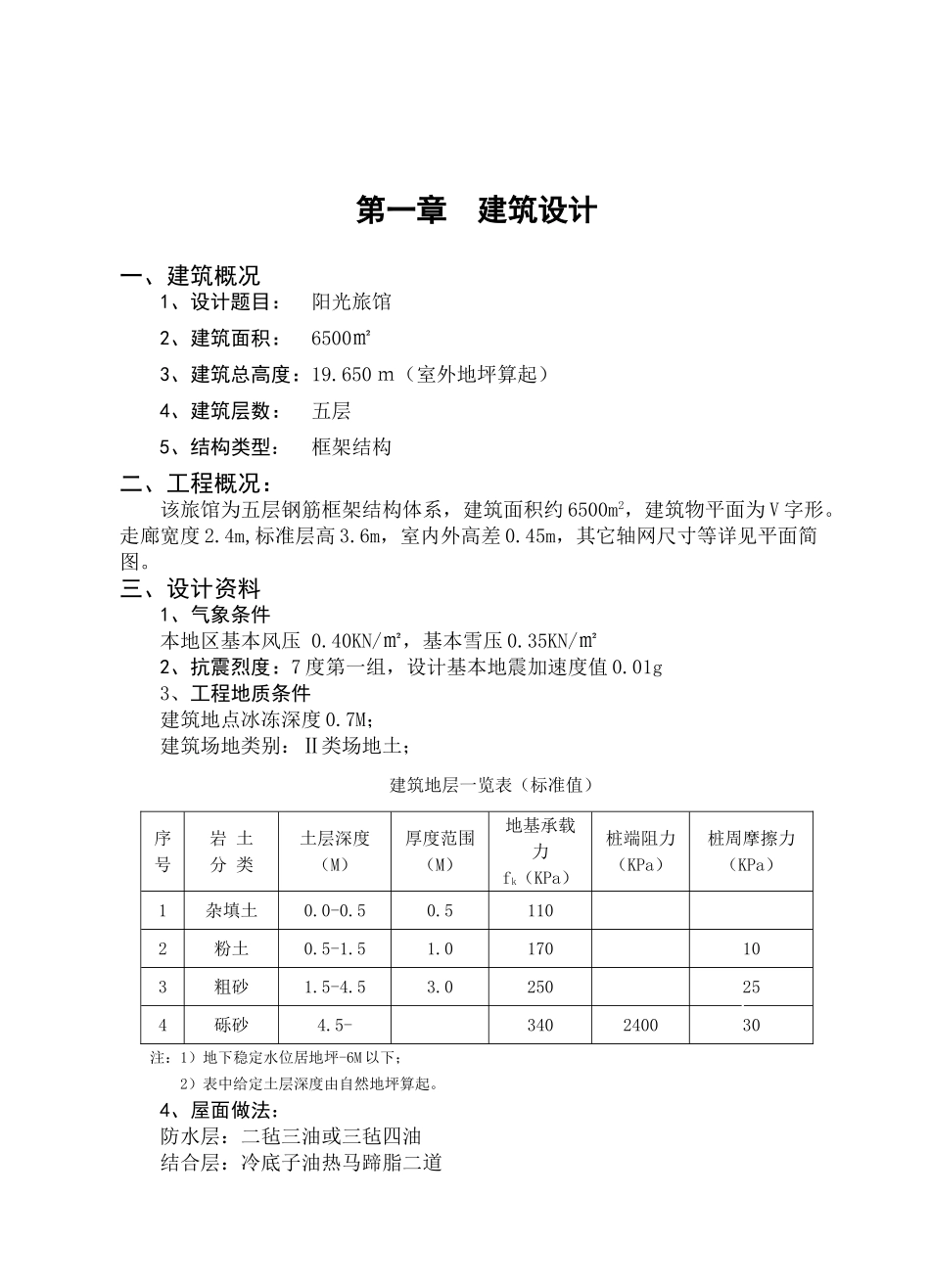

第一章 建筑设计一、建筑概况1、设计题目： 阳光旅馆2、建筑面积： 6500㎡3、建筑总高度：19.650 ｍ（室外地坪算起）4、建筑层数： 五层5、结构类型： 框架结构二、工程概况： 该旅馆为五层钢筋框架结构体系，建筑面积约 6500m2，建筑物平面为 V 字形。走廊宽度 2.4m,标准层高 3.6m，室内外高差 0.45m，其它轴网尺寸等详见平面简图。三、设计资料1、气象条件本地区基本风压 0.40KN/㎡，基本雪压 0.35KN/㎡2、抗震烈度：7 度第一组，设计基本地震加速度值 0.01g3、工程地质条件建筑地点冰冻深度 0.7M；建筑场地类别：Ⅱ类场地土；建筑地层一览表（标准值）序号岩 土分 类土层深度（M）厚度范围（M）地基承载力fk（KPa）桩端阻力（KPa）桩周摩擦力（KPa）1杂填土0.0-0.50.51102粉土0.5-1.51.0170103粗砂1.5-4.53.0250254砾砂4.5-340240030注：1）地下稳定水位居地坪-6M 以下；2）表中给定土层深度由自然地坪算起。4、屋面做法：防水层：二毡三油或三毡四油结合层：冷底子油热马蹄脂二道保温层：水泥石保温层（200mm 厚）找平层：20mm 厚 1：3 水泥砂浆结构层：100mm 厚钢筋砼屋面板板底抹灰：粉底 15mm 厚5、楼面做法：水磨石地面： 120㎜现浇砼板 粉底（或吊顶）15mm 厚6、材料梁、柱、板统一采纳混凝土强度等级为 C30，纵筋采纳 HPB335，箍筋采纳HPB235，板筋采纳 HPB235 级钢筋四、建筑要求建筑等级:耐火等级为Ⅱ级抗震等级为Ⅲ级设计使用年限 50 年五、采光、通风、防火设计1、采光、通风设计在设计中选择合适的门窗位置，从而形成“穿堂风”，取得良好的效果以便于通风。2、防火设计本工程耐火等级为二级，建筑的内部装修、陈设均应做到难燃化，以减少火灾的发生及降低蔓延速度，公共安全出口设有三个，可以方便人员疏散。因该为旅馆的总高度超过 21m 属多层建筑，因而根据《高层民用建筑设计防火法律规范》（2001 版 GB50045-95）规定，楼梯间应采纳封闭式，防止烟火侵袭。在疏散门处应设有明显的标志。各层均应设有手动、自动报警器及高压灭火水枪。六、建筑细部设计1、建筑热工设计应做到因地制宜，保证室内基本的热环境要求，发挥投资的经济效益。2、建筑体型设计应有利于减少空调与采暖的冷热负荷，做好建筑围护结构的保温柔隔热，以利节能。3、采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。4、室内应尽量利用天然采光。5、客房之间的送风和排风管道实行消声处理措施。6...
