五层框架结构综合办公楼结构设计计算书

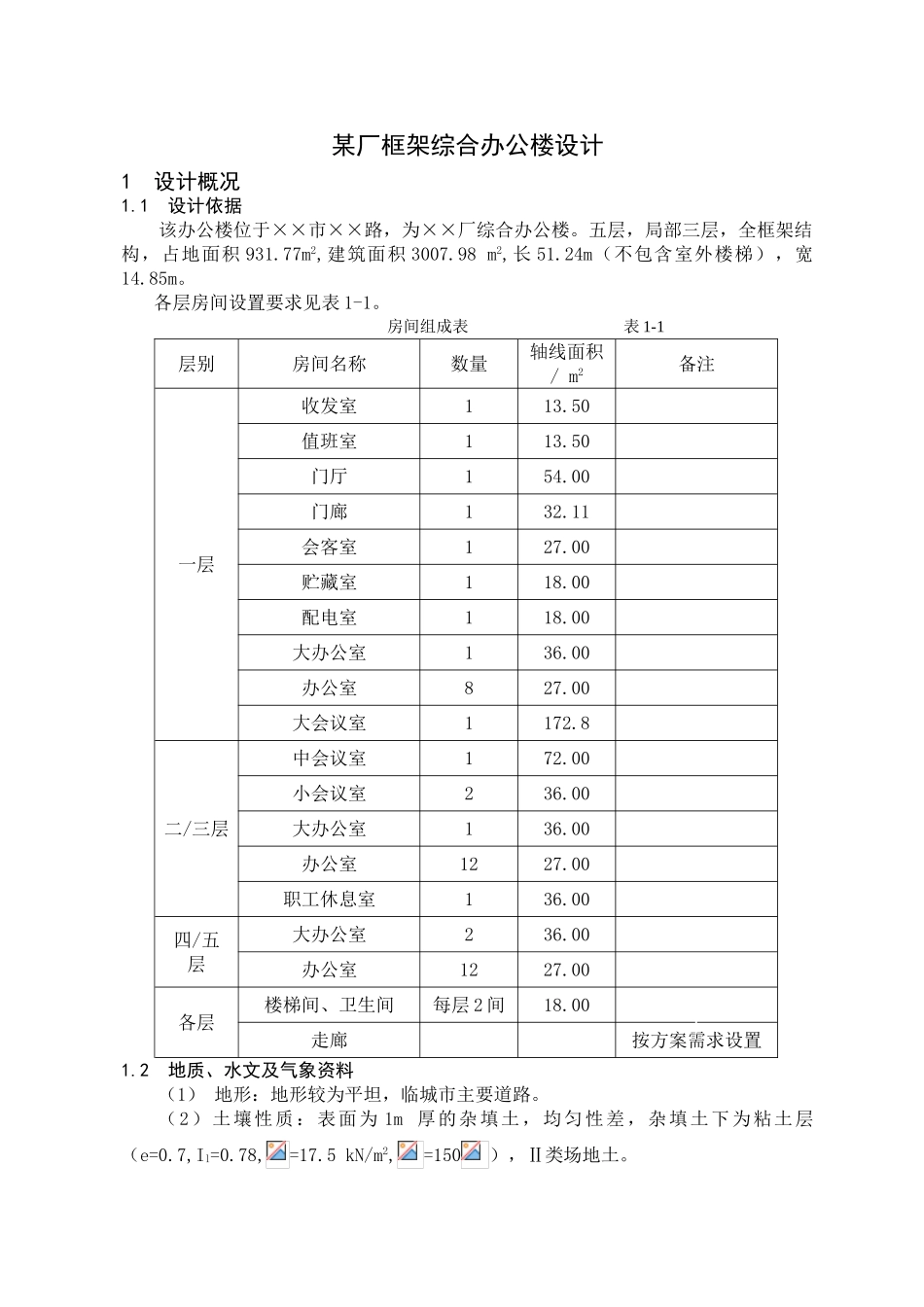

某厂框架综合办公楼设计1 设计概况1.1 设计依据该办公楼位于××市××路，为××厂综合办公楼。五层，局部三层，全框架结构，占地面积 931.77m2,建筑面积 3007.98 m2,长 51.24m（不包含室外楼梯），宽14.85m。各层房间设置要求见表 1-1。 房间组成表 表 1-1层别房间名称数量轴线面积/ m2备注一层收发室113.50值班室113.50门厅154.00门廊132.11会客室127.00贮藏室118.00配电室118.00大办公室136.00办公室827.00大会议室1172.8二/三层中会议室172.00小会议室236.00大办公室136.00办公室1227.00职工休息室136.00四/五层大办公室236.00办公室1227.00各层楼梯间、卫生间每层 2 间18.00走廊按方案需求设置1.2 地质、水文及气象资料（1） 地形：地形较为平坦，临城市主要道路。（2）土壤性质：表面为 1m 厚的杂填土，均匀性差，杂填土下为粘土层（e=0.7,Il=0.78,=17.5 kN/m2,=150），Ⅱ类场地土。（3） 地下水位：常年地下水位低于自然地面以下 5.5m。（4） 建筑结构安全等级为二级；地震设防烈度为：7 度，水平地震影响系数最大值=0.08，场地类别：Ⅱ类；设计地震分组为第一组：特征周期值= 0.35s。（5） 全年主导风向为东南风，基本风压 W0=0.5 kN/m2。（6） 基本雪压 s=0.2 kN/m2,土壤最大冻结深度 0.50m。1.3 参考资料（1） 教材：房屋建筑学、砼结构、结构力学、土力学及基础工程、抗震结构设计等。（2） 土木工程专业毕业设计手册（3） 工民建专业毕业设计指南（4） 砼结构设计（5） 办公建筑设计法律规范 JGJ67-89（6） 建筑制图标准2 总平面图设计总平面图见图 1-1。本楼采纳“一”字型布置，其主要出入口、门厅位于临街道路侧，座北朝南，底层走廊两侧出口加强了人员的疏散。主要房间的设计考虑以下几点： （1） 主要房间的布置宜使用方便，影响较小，面朝南；（2） 相同功能的房间分开设置，满足各使用功能单元；（3） 房间布置应兼顾建筑结构要求。3 平面设计（1） 该设计采纳内廊式组合，使平面紧凑、组合灵活，走廊面积相对比例较小，满足使用要求，又节约用地，主要房间开间 4.5m，进深 6.0m。由于建筑要求有 200人大会议室，为使内部柱子减少，扩展视眼，局部柱距增加为 6m。纵、横向定位轴线均与柱轴线重合，为使外墙、走廊墙壁平齐，纵梁轴线与柱轴线发生偏移（在荷载计算中采纳单向偏向计算），满足美观与使用要求。（2） 门厅位于人流集散的交通枢纽，起着室内外空间的过渡作用。...
