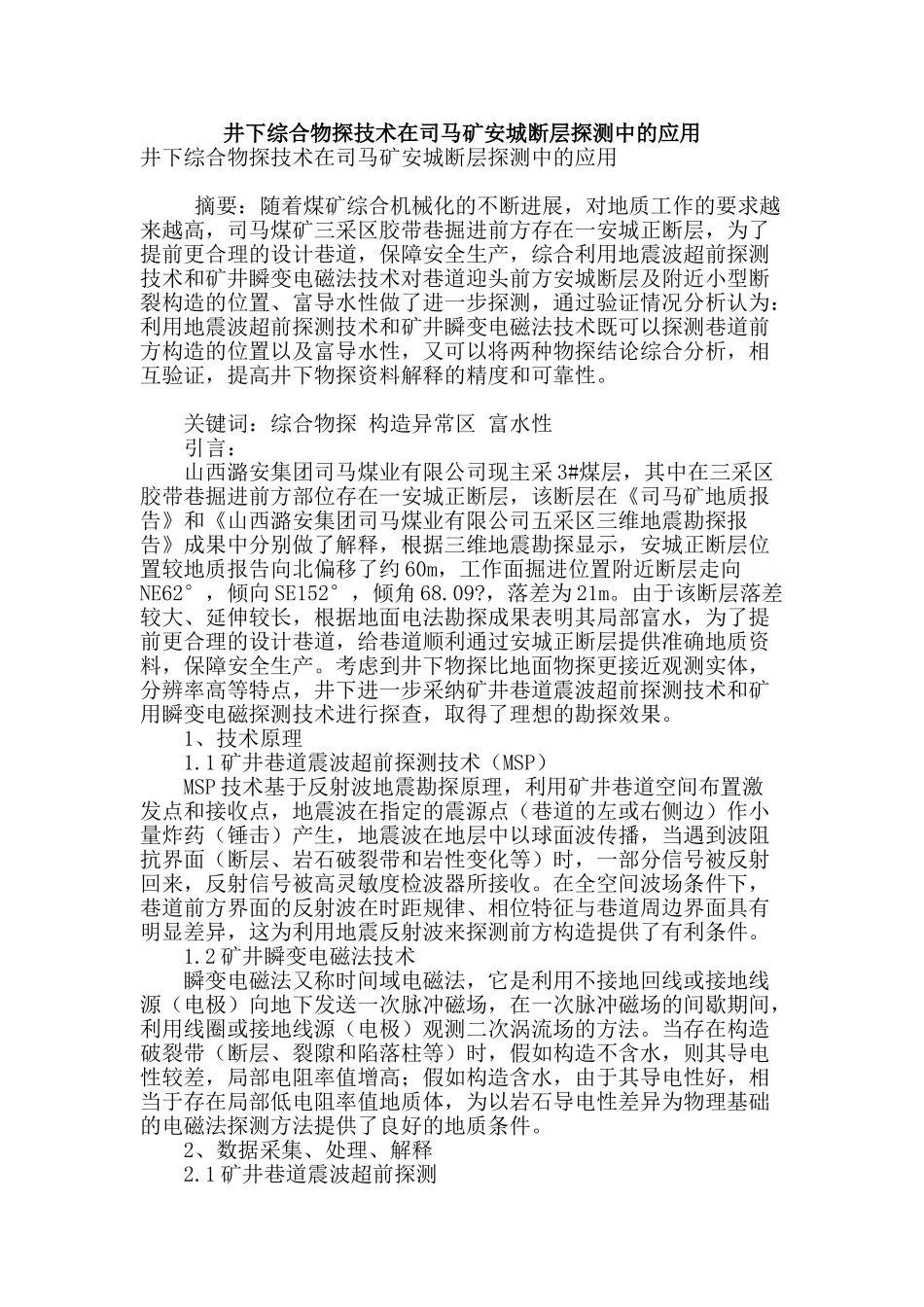

井下综合物探技术在司马矿安城断层探测中的应用井下综合物探技术在司马矿安城断层探测中的应用 摘要：随着煤矿综合机械化的不断进展，对地质工作的要求越来越高，司马煤矿三采区胶带巷掘进前方存在一安城正断层，为了提前更合理的设计巷道，保障安全生产，综合利用地震波超前探测技术和矿井瞬变电磁法技术对巷道迎头前方安城断层及附近小型断裂构造的位置、富导水性做了进一步探测，通过验证情况分析认为：利用地震波超前探测技术和矿井瞬变电磁法技术既可以探测巷道前方构造的位置以及富导水性，又可以将两种物探结论综合分析，相互验证，提高井下物探资料解释的精度和可靠性。 关键词：综合物探 构造异常区 富水性 引言： 山西潞安集团司马煤业有限公司现主采 3#煤层，其中在三采区胶带巷掘进前方部位存在一安城正断层，该断层在《司马矿地质报告》和《山西潞安集团司马煤业有限公司五采区三维地震勘探报告》成果中分别做了解释，根据三维地震勘探显示，安城正断层位置较地质报告向北偏移了约 60m，工作面掘进位置附近断层走向NE62°，倾向 SE152°，倾角 68.09?，落差为 21m。由于该断层落差较大、延伸较长，根据地面电法勘探成果表明其局部富水，为了提前更合理的设计巷道，给巷道顺利通过安城正断层提供准确地质资料，保障安全生产。考虑到井下物探比地面物探更接近观测实体，分辨率高等特点，井下进一步采纳矿井巷道震波超前探测技术和矿用瞬变电磁探测技术进行探查，取得了理想的勘探效果。 1、技术原理 1.1 矿井巷道震波超前探测技术（MSP） MSP 技术基于反射波地震勘探原理，利用矿井巷道空间布置激发点和接收点，地震波在指定的震源点（巷道的左或右侧边）作小量炸药（锤击）产生，地震波在地层中以球面波传播，当遇到波阻抗界面（断层、岩石破裂带和岩性变化等）时，一部分信号被反射回来，反射信号被高灵敏度检波器所接收。在全空间波场条件下，巷道前方界面的反射波在时距规律、相位特征与巷道周边界面具有明显差异，这为利用地震反射波来探测前方构造提供了有利条件。 1.2 矿井瞬变电磁法技术 瞬变电磁法又称时间域电磁法，它是利用不接地回线或接地线源（电极）向地下发送一次脉冲磁场，在一次脉冲磁场的间歇期间，利用线圈或接地线源（电极）观测二次涡流场的方法。当存在构造破裂带（断层、裂隙和陷落柱等）时，假如构造不含水，则其导电性较差，局部电阻率值增高；假如构造含水，由于其导电性好，相当于存在...
