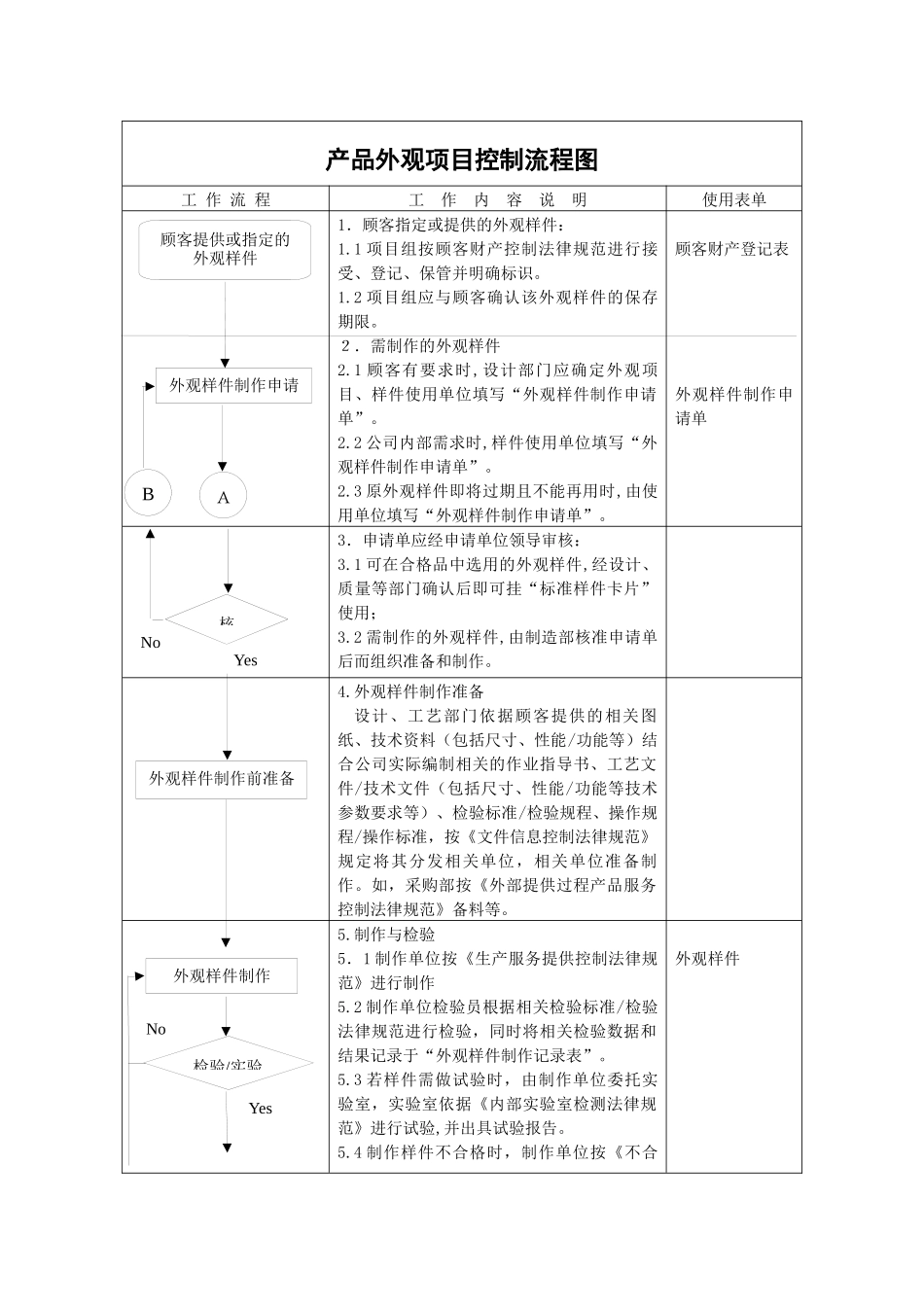

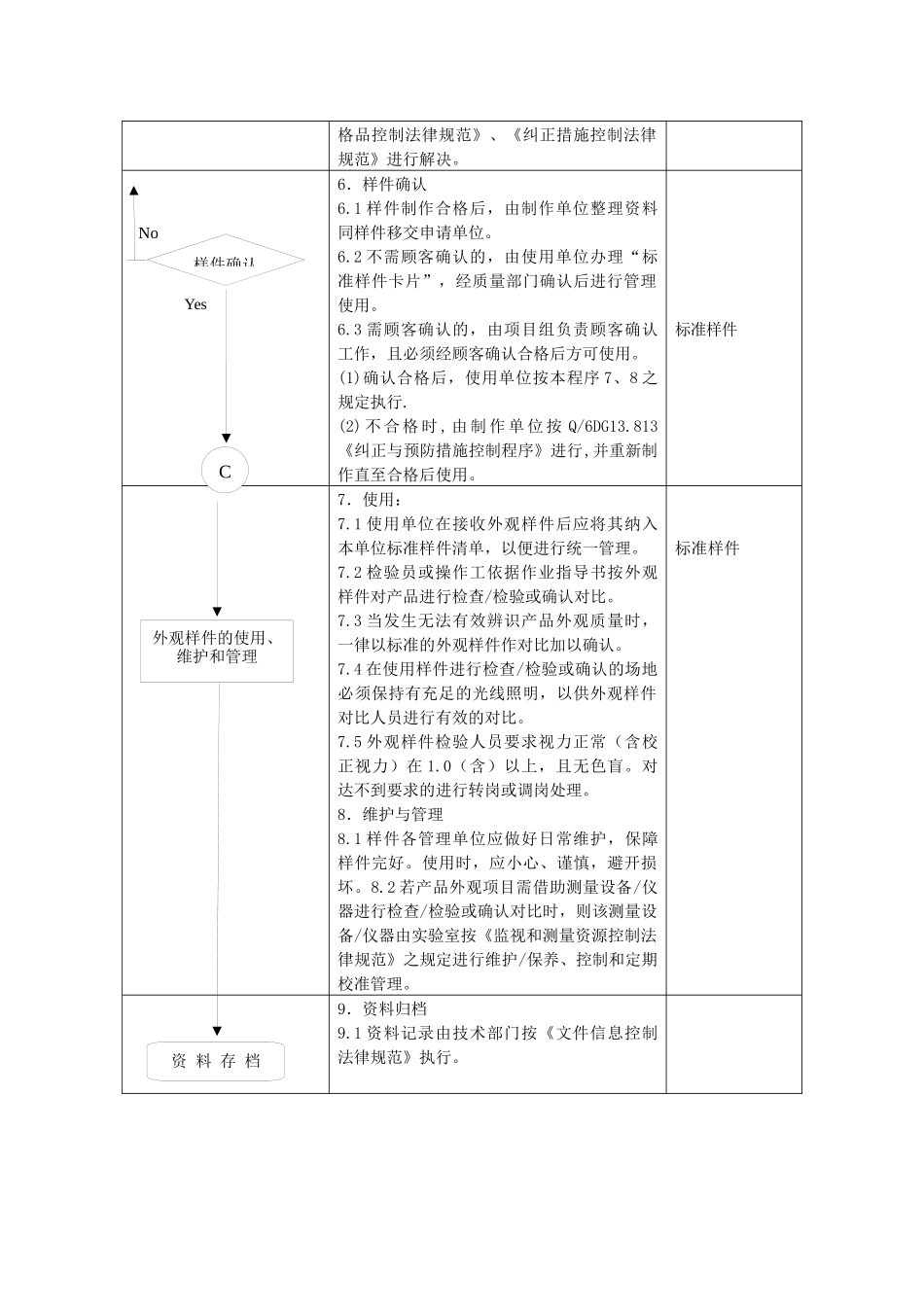

产品外观项目控制流程图

产品外观项目控制流程图工 作 流 程工 作 内 容 说 明使用表单1．顾客指定或提供的外观样件：1.1 项目组按顾客财产控制法律规范进行接受、登记、保管并明确标识。1.2 项目组应与顾客确认该外观样件的保存期限。２．需制作的外观样件2.1 顾客有要求时,设计部门应确定外观项目、样件使用单位填写“外观样件制作申请单”。2.2 公司内部需求时,样件使用单位填写“外观样件制作申请单”。2.3 原外观样件即将过期且不能再用时,由使用单位填写“外观样件制作申请单”。顾客财产登记表外观样件制作申请单3．申请单应经申请单位领导审核：3.1 可在合格品中选用的外观样件,经设计、质量等部门确认后即可挂“标准样件卡片”使用； 3.2 需制作的外观样件,由制造部核准申请单后而组织准备和制作。 4.外观样件制作准备设计、工艺部门依据顾客提供的相关图纸、技术资料（包括尺寸、性能/功能等）结合公司实际编制相关的作业指导书、工艺文件/技术文件（包括尺寸、性能/功能等技术参数要求等）、检验标准/检验规程、操作规程/操作标准，按《文件信息控制法律规范》规定将其分发相关单位，相关单位准备制作。如，采购部按《外部提供过程产品服务控制法律规范》备料等。 5.制作与检验5．1 制作单位按《生产服务提供控制法律规范》进行制作5.2 制作单位检验员根据相关检验标准/检验法律规范进行检验，同时将相关检验数据和结果记录于“外观样件制作记录表”。5.3 若样件需做试验时，由制作单位委托实验室，实验室依据《内部实验室检测法律规范》进行试验,并出具试验报告。5.4 制作样件不合格时，制作单位按《不合外观样件顾客提供或指定的外观样件外观样件制作申请核 检验/实验ＡBYesNo外观样件制作前准备外观样件制作NoYes格品控制法律规范》、《纠正措施控制法律规范》进行解决。 Yes6．样件确认6.1 样件制作合格后，由制作单位整理资料同样件移交申请单位。6.2 不需顾客确认的，由使用单位办理“标准样件卡片”，经质量部门确认后进行管理使用。6.3 需顾客确认的，由项目组负责顾客确认工作，且必须经顾客确认合格后方可使用。(1)确认合格后，使用单位按本程序 7、8 之规定执行.(2) 不 合 格 时 , 由 制 作 单 位 按 Q/6DG13.813《纠正与预防措施控制程序》进行,并重新制作直至合格后使用。标准样件7．使用：7.1 使用单位在接收外观样件后应将其纳入本单位标准样件清单，以便进行统一管理。7.2 检验员或操作工依据作业...
