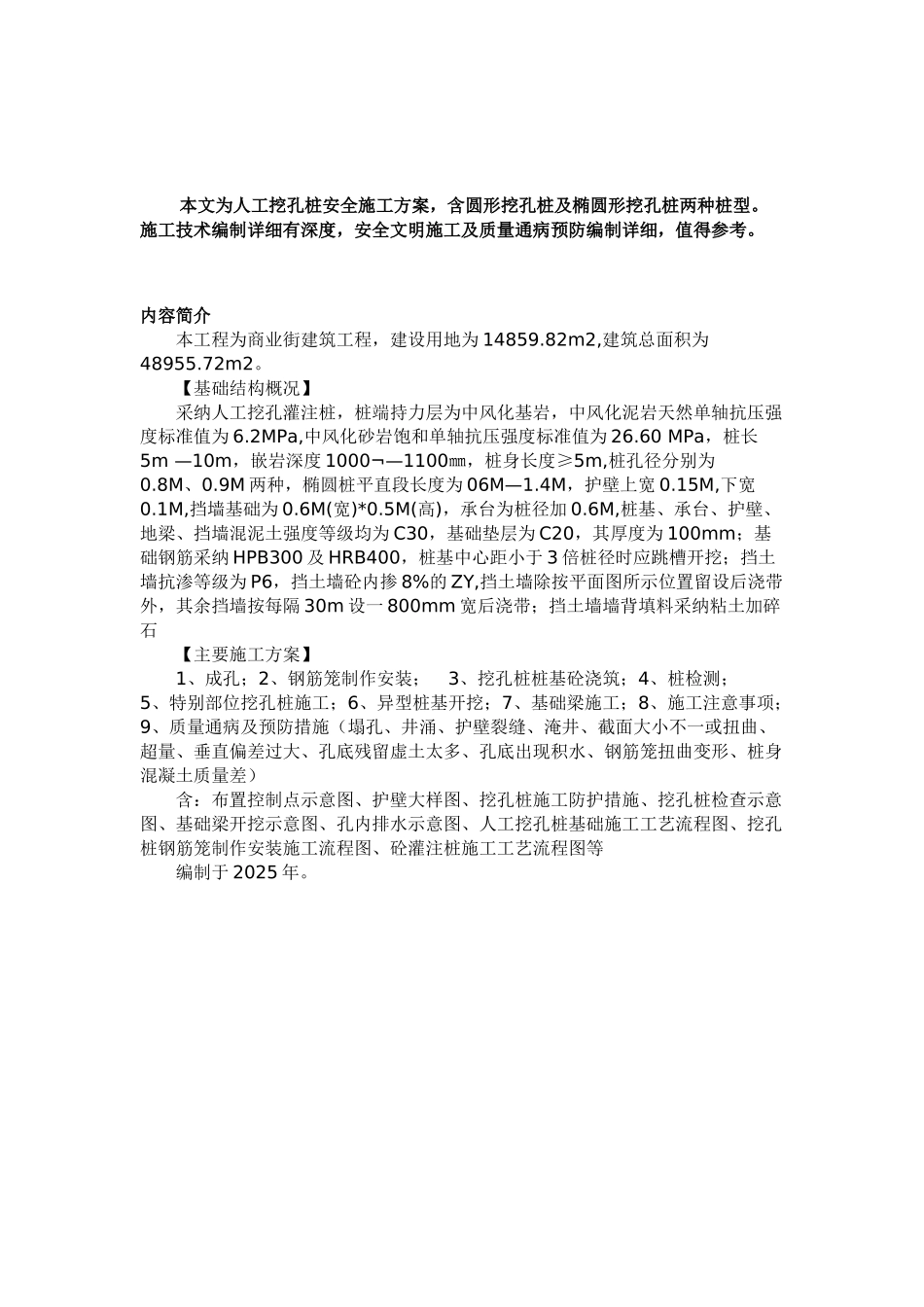

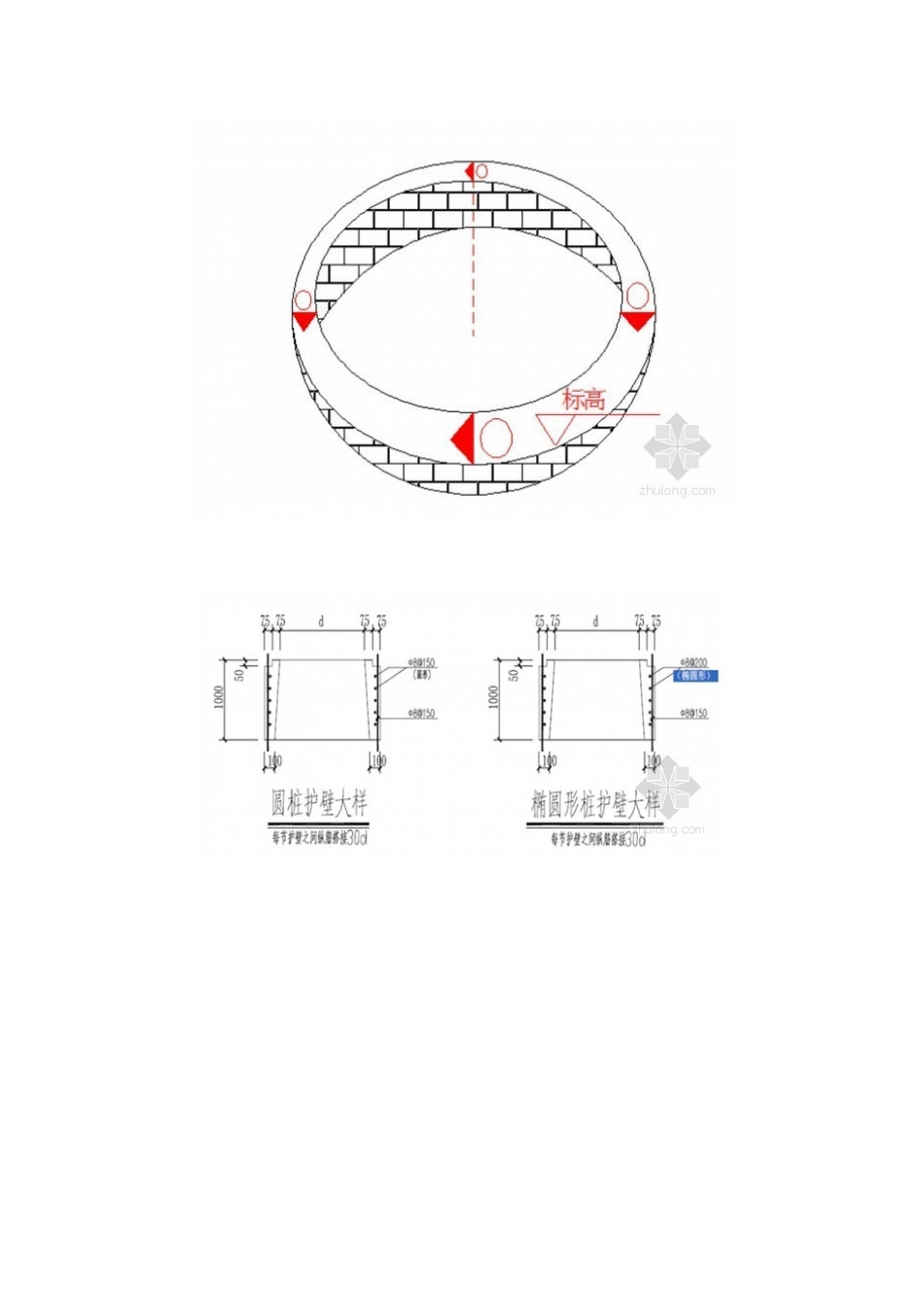

本文为人工挖孔桩安全施工方案，含圆形挖孔桩及椭圆形挖孔桩两种桩型。施工技术编制详细有深度，安全文明施工及质量通病预防编制详细，值得参考。 内容简介 本工程为商业街建筑工程，建设用地为 14859.82m2,建筑总面积为48955.72m2。 【基础结构概况】 采纳人工挖孔灌注桩，桩端持力层为中风化基岩，中风化泥岩天然单轴抗压强度标准值为 6.2MPa,中风化砂岩饱和单轴抗压强度标准值为 26.60 MPa，桩长5m —10m，嵌岩深度 1000¬—1100㎜，桩身长度≥5m,桩孔径分别为0.8M、0.9M 两种，椭圆桩平直段长度为 06M—1.4M，护壁上宽 0.15M,下宽0.1M,挡墙基础为 0.6M(宽)*0.5M(高)，承台为桩径加 0.6M,桩基、承台、护壁、地梁、挡墙混泥土强度等级均为 C30，基础垫层为 C20，其厚度为 100mm；基础钢筋采纳 HPB300 及 HRB400，桩基中心距小于 3 倍桩径时应跳槽开挖；挡土墙抗渗等级为 P6，挡土墙砼内掺 8%的 ZY,挡土墙除按平面图所示位置留设后浇带外，其余挡墙按每隔 30m 设一 800mm 宽后浇带；挡土墙墙背填料采纳粘土加碎石 【主要施工方案】 1、成孔；2、钢筋笼制作安装； 3、挖孔桩桩基砼浇筑；4、桩检测； 5、特别部位挖孔桩施工；6、异型桩基开挖；7、基础梁施工；8、施工注意事项；9、质量通病及预防措施（塌孔、井涌、护壁裂缝、淹井、截面大小不一或扭曲、超量、垂直偏差过大、孔底残留虚土太多、孔底出现积水、钢筋笼扭曲变形、桩身混凝土质量差） 含：布置控制点示意图、护壁大样图、挖孔桩施工防护措施、挖孔桩检查示意图、基础梁开挖示意图、孔内排水示意图、人工挖孔桩基础施工工艺流程图、挖孔桩钢筋笼制作安装施工流程图、砼灌注桩施工工艺流程图等 编制于 2025 年。
