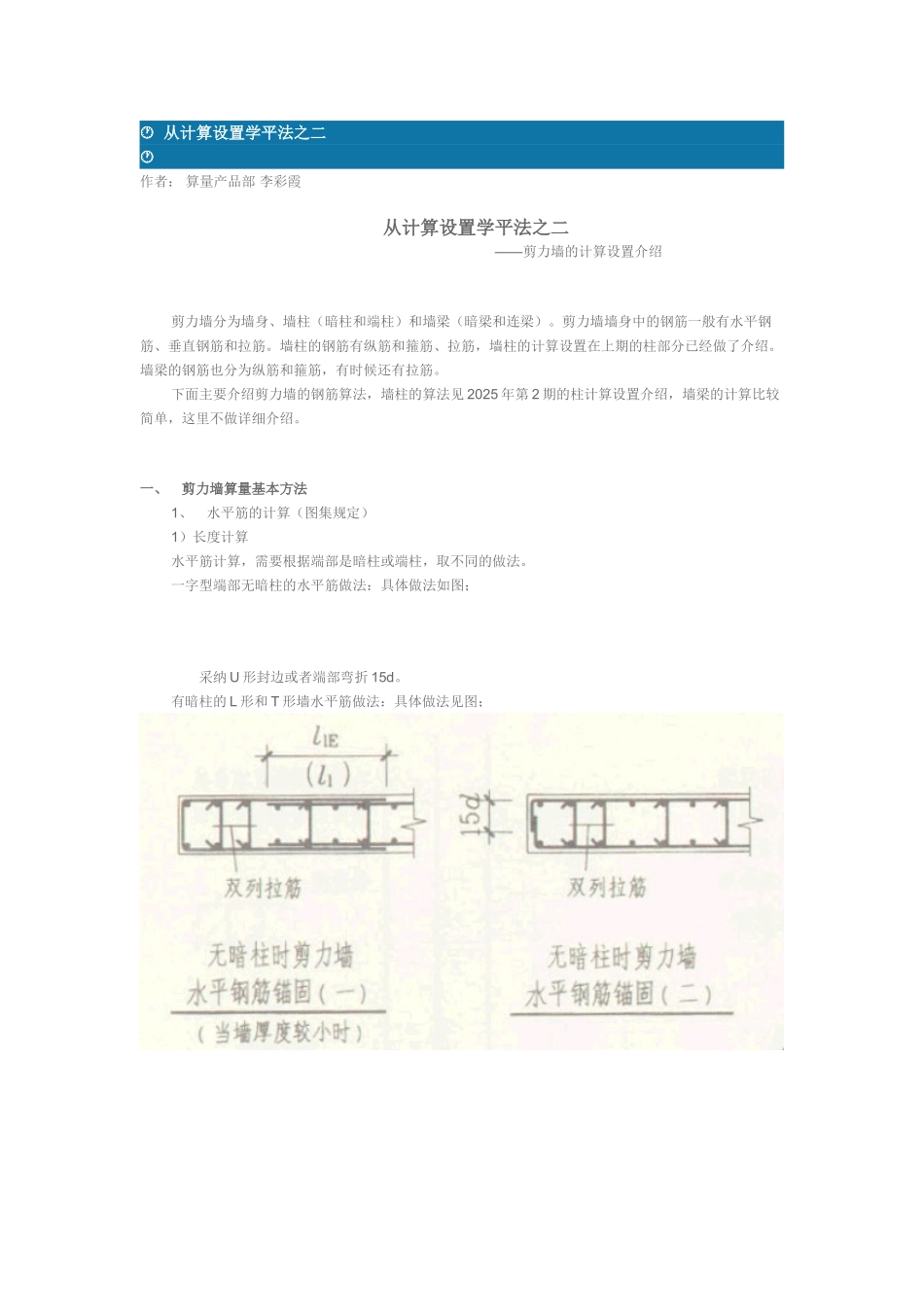

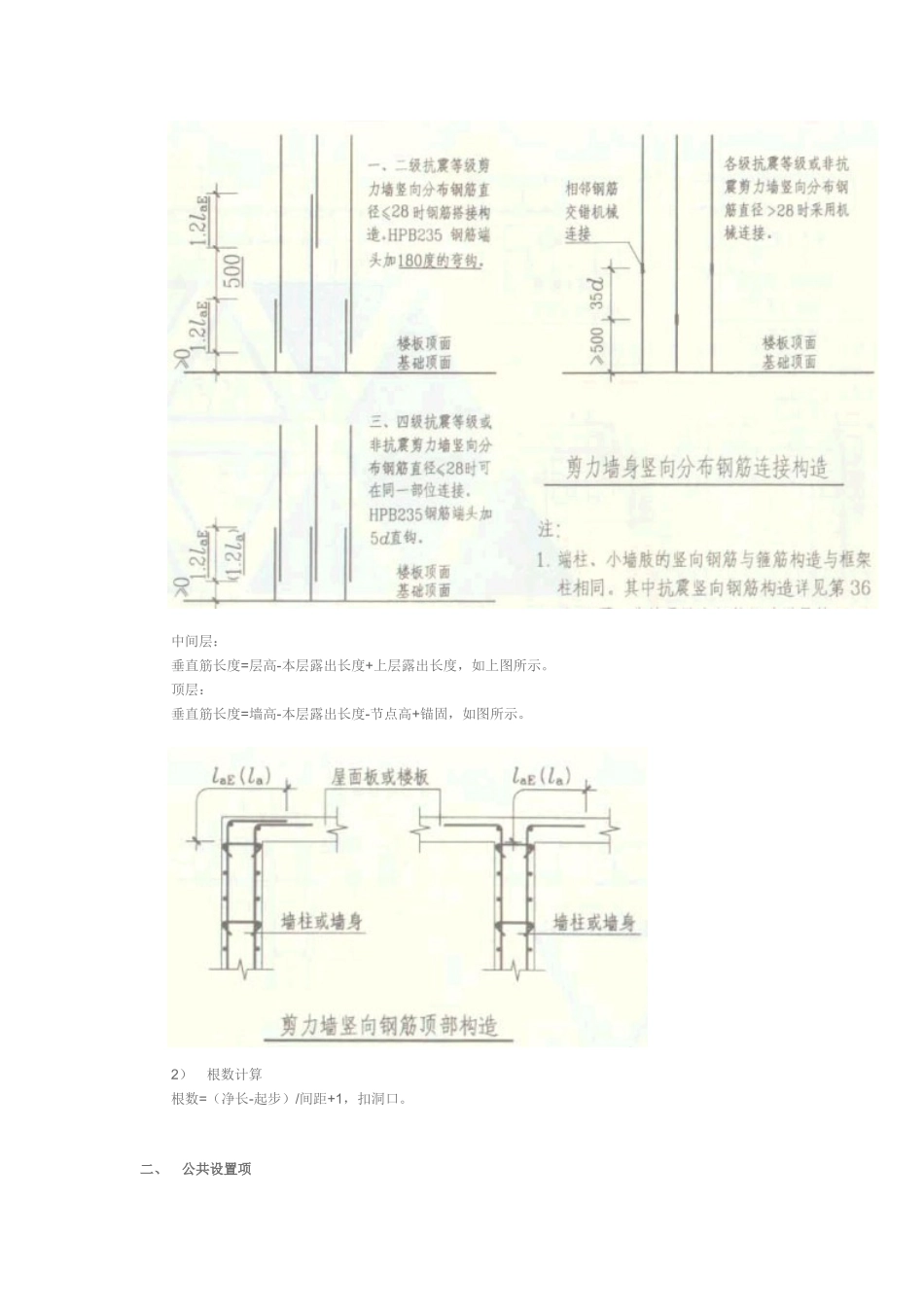

 从计算设置学平法之二  作者： 算量产品部 李彩霞 从计算设置学平法之二 ——剪力墙的计算设置介绍 剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。 下面主要介绍剪力墙的钢筋算法，墙柱的算法见 2025 年第 2 期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。一、 剪力墙算量基本方法 1、 水平筋的计算（图集规定） 1）长度计算 水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。 一字型端部无暗柱的水平筋做法：具体做法如图； 采纳 U 形封边或者端部弯折 15d。 有暗柱的 L 形和 T 形墙水平筋做法：具体做法见图； 有暗柱的墙水平筋做法：具体做法见图。 2）根数计算 根数=（墙高-起步）/间距+1，扣洞口。 2、 垂直筋的计算 1） 长度计算 基础层： 插筋长度=露出长度（按法律规范计算，见计算设置第 20 项）+搭接长度+基础厚度-保护层+弯折（按法律规范取，见计算设置第 21 项） 垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。 中间层： 垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。 顶层： 垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。 2） 根数计算 根数=（净长-起步）/间距+1，扣洞口。二、 公共设置项 1、 纵筋搭接接头错开百分率：提供四种选项。 来源：03G101-1 第 34 页和 00G101 第 25 页，如图所示。 说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。 影响范围：影响钢筋的搭接长度。 2、 暗梁/连梁/边框梁拉筋配置：按法律规范设置，如图所示 来源：03G101-1 第 55 页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。 说明：根据梁高度不同，配置不同信息的拉筋。 影响：影响梁属性中拉筋的默认值。 3、 暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择 来源：施工工艺不同 影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。三、 连梁 6、 楼层连梁两侧暗柱内是否布置连梁箍筋：提供“是”和“否”的选择，默认为否。 来源：03101-1 第 51 页。 说明：可以设置洞口两侧的暗柱内是否布置箍筋。 影响范围：影响连梁箍筋根数的计算。 7、 楼层双洞...
