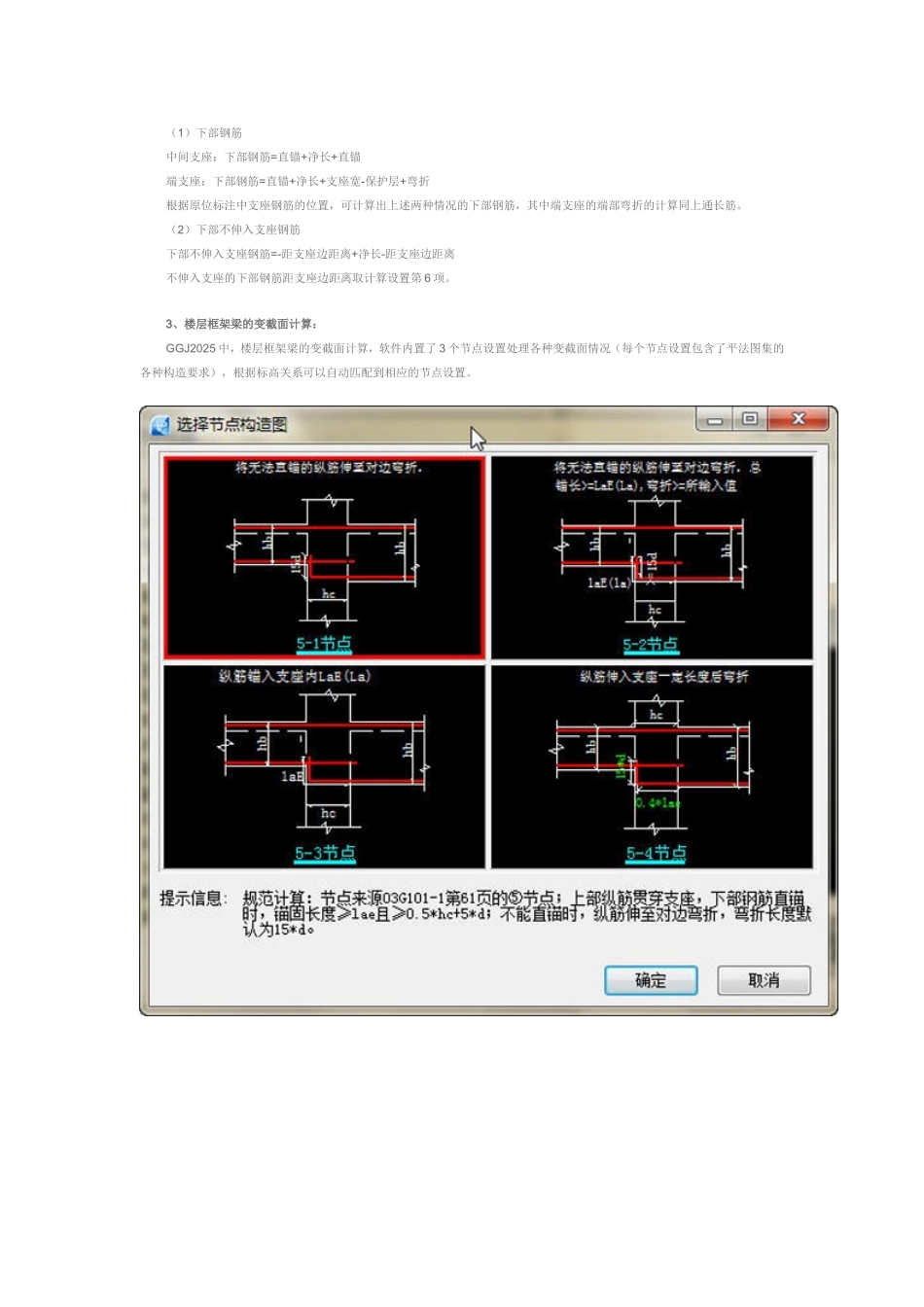

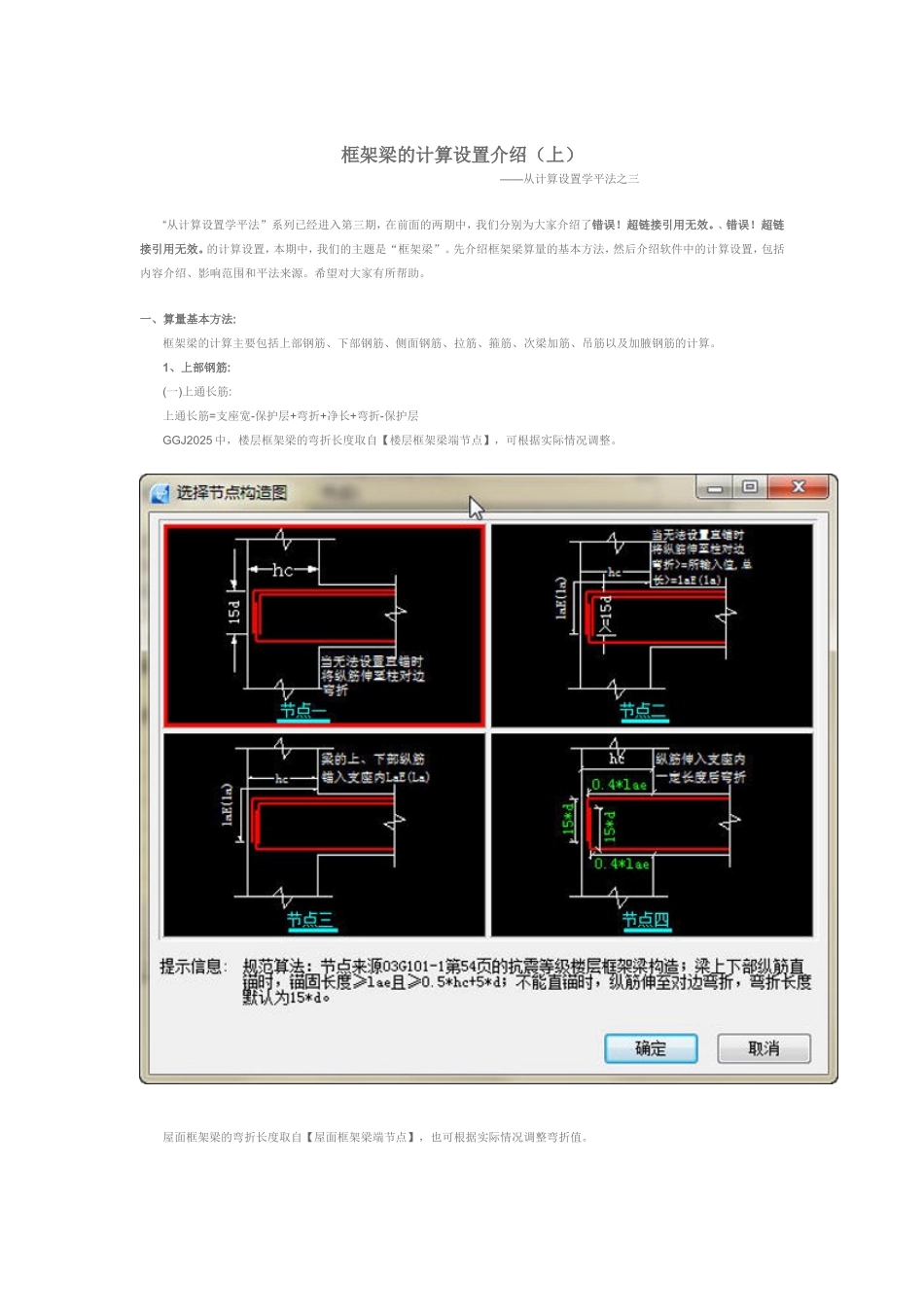

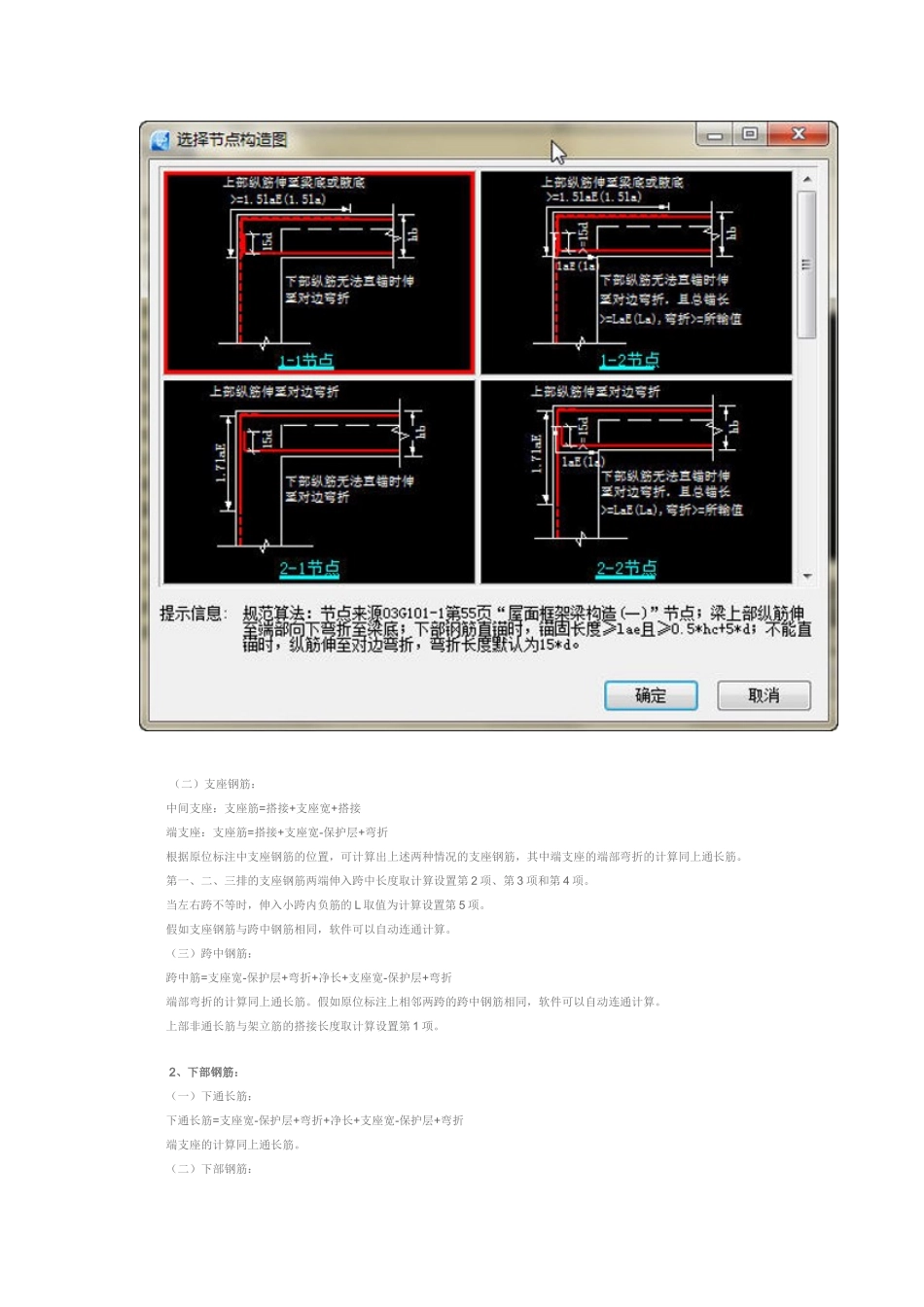

框架梁的计算设置介绍（上） ——从计算设置学平法之三 “从计算设置学平法”系列已经进入第三期，在前面的两期中，我们分别为大家介绍了错误！超链接引用无效。、错误！超链接引用无效。的计算设置，本期中，我们的主题是“框架梁”。先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。希望对大家有所帮助。一、算量基本方法: 框架梁的计算主要包括上部钢筋、下部钢筋、侧面钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。 1、上部钢筋: (一)上通长筋: 上通长筋=支座宽-保护层+弯折+净长+弯折-保护层 GGJ2025 中，楼层框架梁的弯折长度取自【楼层框架梁端节点】，可根据实际情况调整。 屋面框架梁的弯折长度取自【屋面框架梁端节点】，也可根据实际情况调整弯折值。 （二）支座钢筋： 中间支座：支座筋=搭接+支座宽+搭接 端支座：支座筋=搭接+支座宽-保护层+弯折 根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。 第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第 2 项、第 3 项和第 4 项。 当左右跨不等时，伸入小跨内负筋的 L 取值为计算设置第 5 项。 假如支座钢筋与跨中钢筋相同，软件可以自动连通计算。 （三）跨中钢筋： 跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折 端部弯折的计算同上通长筋。假如原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。 上部非通长筋与架立筋的搭接长度取计算设置第 1 项。 2、下部钢筋： （一）下通长筋： 下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折 端支座的计算同上通长筋。 （二）下部钢筋： （1）下部钢筋 中间支座：下部钢筋=直锚+净长+直锚 端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折 根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。 （2）下部不伸入支座钢筋 下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离 不伸入支座的下部钢筋距支座边距离取计算设置第 6 项。 3、楼层框架梁的变截面计算： GGJ2025 中，楼层框架梁的变截面计算，软件内置了 3 个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。 4、屋面框架梁的变截面计算： GGJ2025 中，屋面框架梁的...
