会所悬挑脚手架阳角型钢计算书

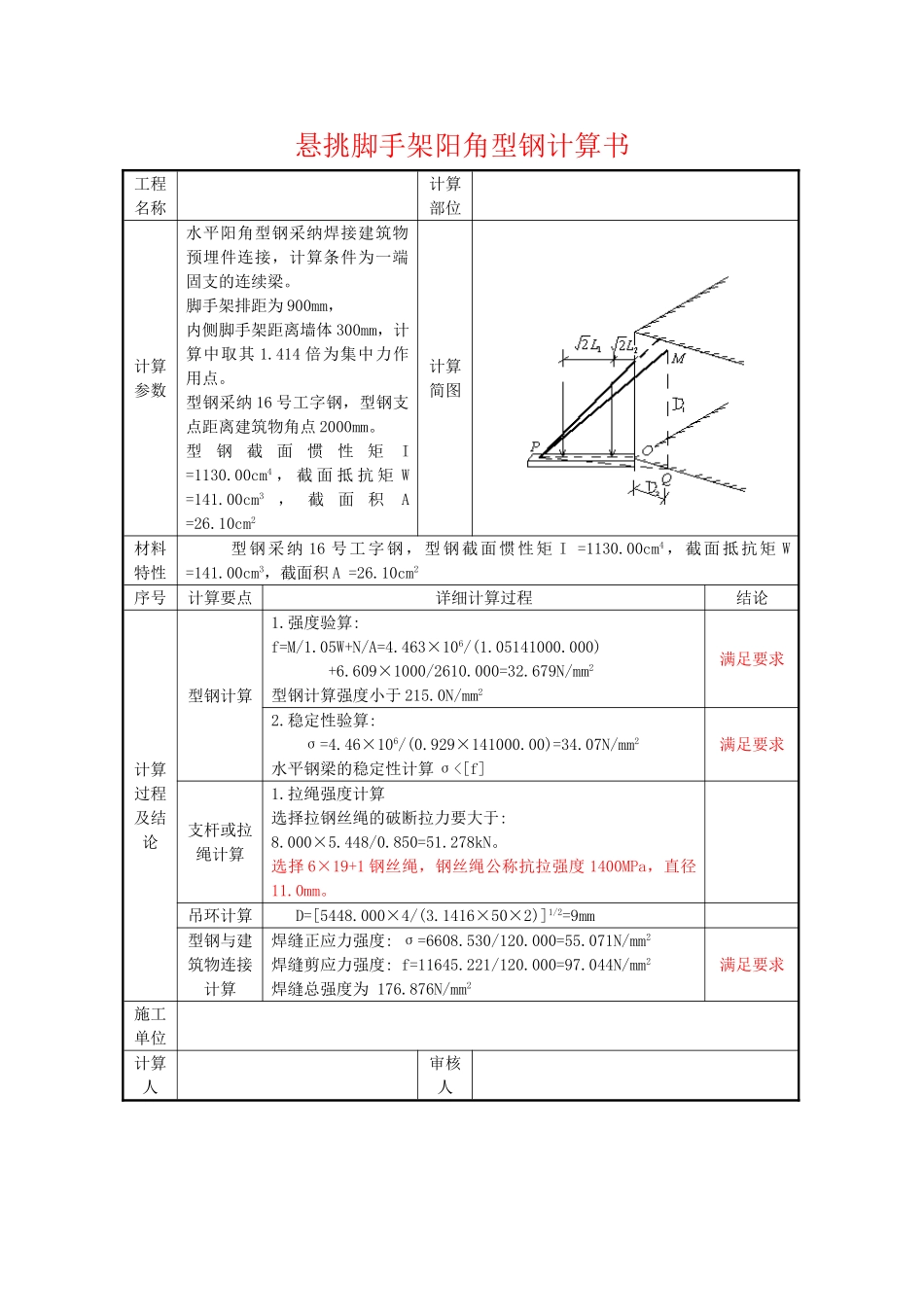

悬挑脚手架阳角型钢计算书工程名称计算部位计算参数水平阳角型钢采纳焊接建筑物预埋件连接，计算条件为一端固支的连续梁。脚手架排距为 900mm，内侧脚手架距离墙体 300mm，计算中取其 1.414 倍为集中力作用点。型钢采纳 16 号工字钢，型钢支点距离建筑物角点 2000mm。型钢截面惯性矩I =1130.00cm4 ， 截 面 抵 抗 矩 W =141.00cm3，截面积A =26.10cm2计算简图材料特性 型钢采纳 16 号工字钢，型钢截面惯性矩 I =1130.00cm4，截面抵抗矩 W =141.00cm3，截面积 A =26.10cm2序号计算要点详细计算过程结论计算过程及结论型钢计算1.强度验算:f=M/1.05W+N/A=4.463×106/(1.05141000.000) +6.609×1000/2610.000=32.679N/mm2型钢计算强度小于 215.0N/mm2满足要求2.稳定性验算: σ=4.46×106/(0.929×141000.00)=34.07N/mm2水平钢梁的稳定性计算 σ<[f]满足要求支杆或拉绳计算1.拉绳强度计算选择拉钢丝绳的破断拉力要大于:8.000×5.448/0.850=51.278kN。选择 6×19+1 钢丝绳，钢丝绳公称抗拉强度 1400MPa，直径11.0mm。吊环计算 D=[5448.000×4/(3.1416×50×2)]1/2=9mm型钢与建筑物连接计算焊缝正应力强度: σ=6608.530/120.000=55.071N/mm2焊缝剪应力强度: f=11645.221/120.000=97.044N/mm2焊缝总强度为 176.876N/mm2满足要求施工单位计算人审核人
