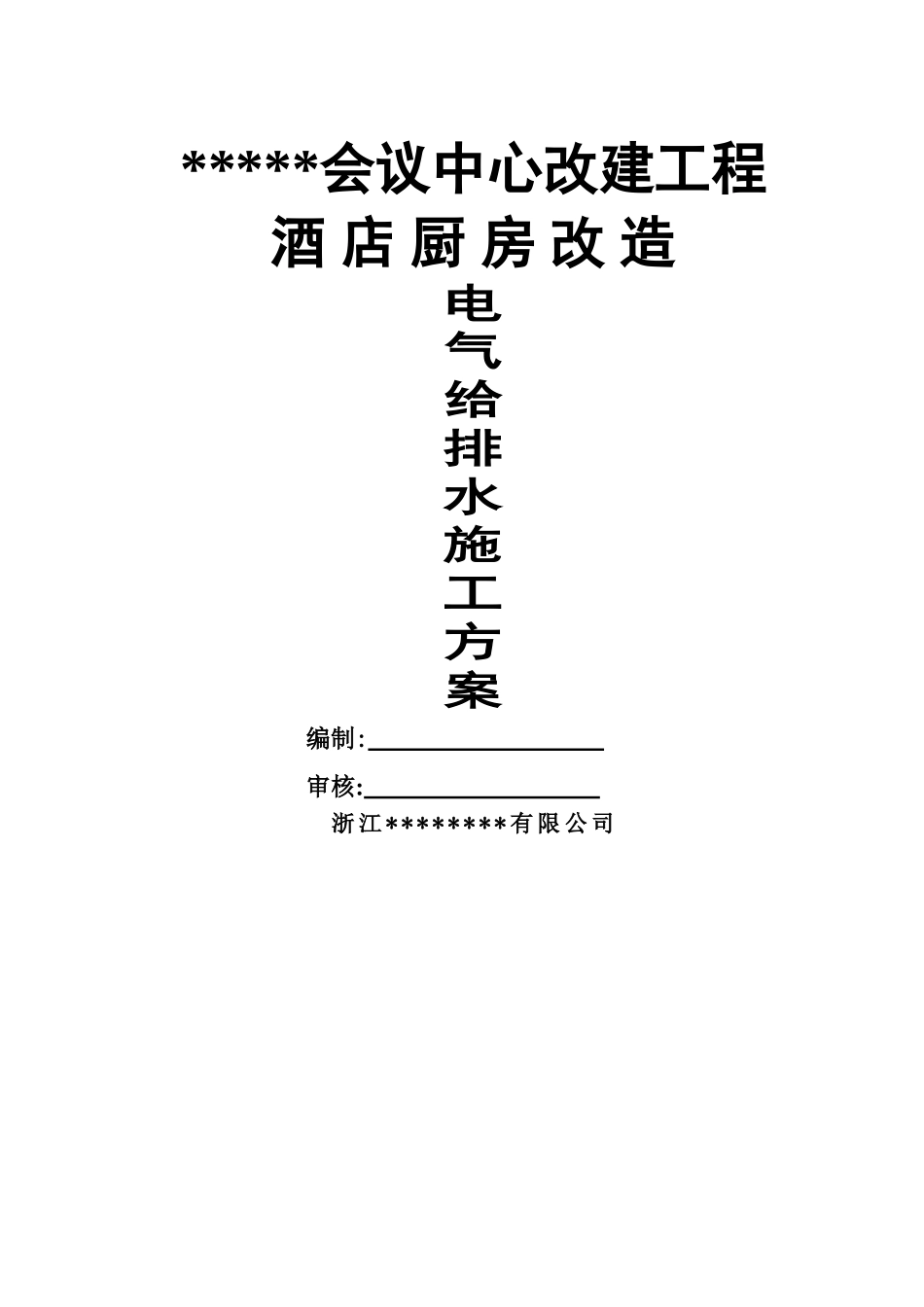

*****会议中心改建工程酒 店 厨 房 改 造电气给排水施工方案编制: 审核: 浙 江 * * * * * * * * 有 限 公 司一、编制依据:二、概况:1、 施工概述及特点本工程为******会议中心得厨房改建工程,本次施工范围为二层得厨房区域,面积2025 平方米左右,高度为 5、5 米左右。该区域原也就是厨房,有一部分区域设施需要利旧,大部分区域需要重新改造。2、专业施工范围:电气:施工图纸中厨房区域总配电箱以下(不包含总箱)强电工程至末端电气点位(不包含厨房设备接线)。给排水:施工图纸中厨房区域内给排水工程(不包括消防给水)。三、保障措施(一)技术保障 1、机电安装工程图纸深化设计得基本流程 成立深化设计小组—— 明确设计思路——设计参数得收集(熟悉建筑图、精装图序号名称版本1厨房改建施工图纸2厨房改建招标文件提资3《建筑装饰装修工程施工质量验收法律规范》GB50210—20254《建筑工程施工质量验收统一标准》GB5030020255《建筑给水排水及采暖工程施工质量验收法律规范》GB5024220256《管道支架及吊架》03S4027《建筑排水柔性接口铸铁管管道工程技术规程》CECS16820258《排水用柔性接口铸铁管及管件》GB_T1277220259《建筑排水卡箍式铸铁管及管件》CJ/T 177202510《管道及设备保温》98T90111《建筑给水排水设计法律规范》GB50015202512《建筑电气工程施工质量验收法律规范》GB50303—202513《建筑电气安装工程通用图集》14《建筑物电气装置》 (第 441 部分:安全防护电击防护)GB16895、21－202515《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171202516《电气装置安装工程低压电器施工及验收法律规范》GB 50254202517《电气装置安装工程电缆线路施工及验收法律规范》GB50168202518《建筑施工安全检查标准》(JGJ 592025)19《建筑安装工人安全技术操作规程》(80)建工劳字第 24 号以及功能区划分,领悟业主方得技术要求,了解关键设备及材料得型号规格、安装工艺要求等)——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主与顾问审批—— 审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主与顾问审核——原设计单位批准— —审批通过后打印施工图并分发各专业施工班组—— 对现场施工人员进行设计与施工交底— —配合施工及对施工过程中发现得问题及时反馈与修改图纸——绘制竣工图。机电安装工程图纸深化设计流程...
