低压电缆头制作安装工艺标准

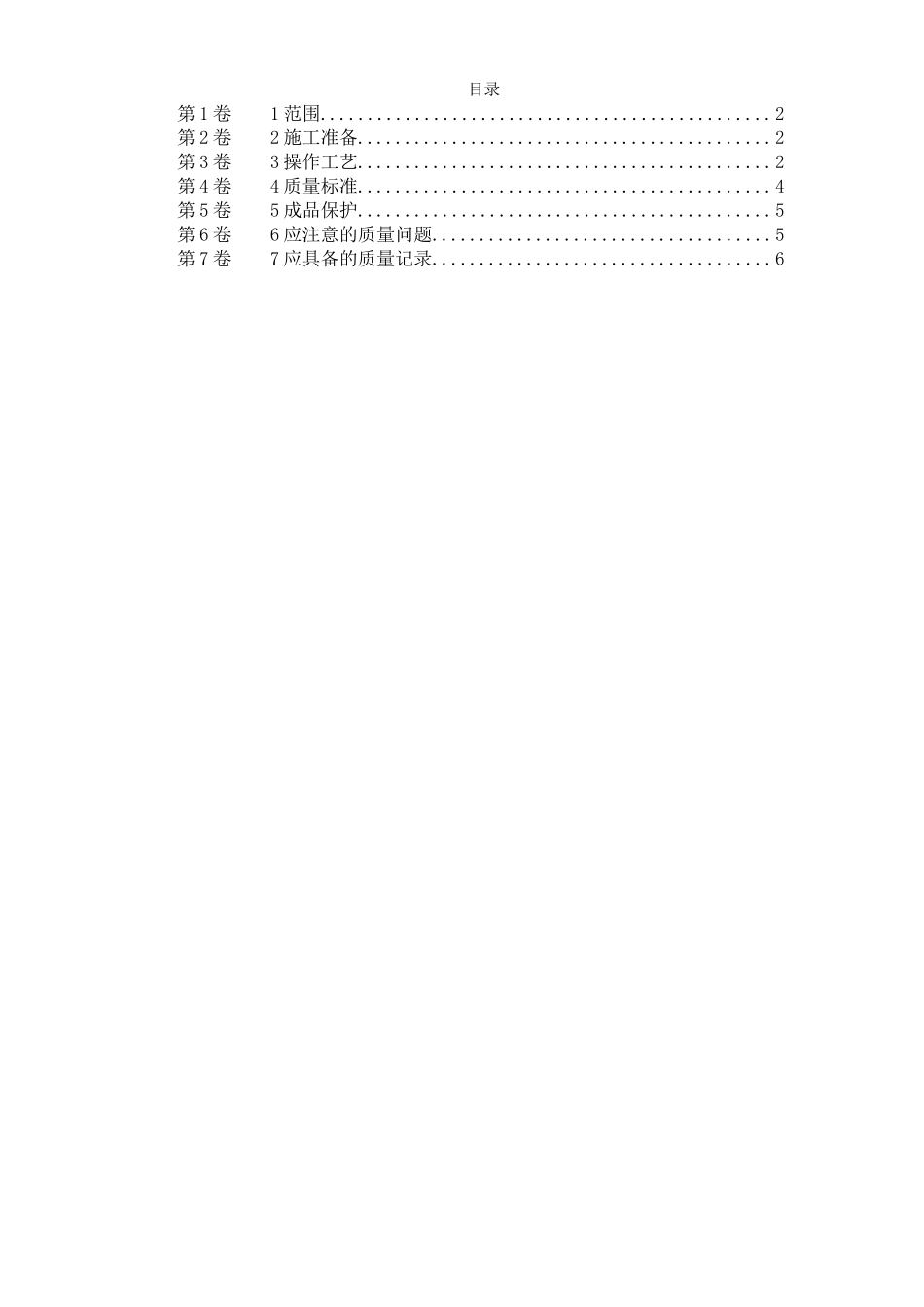

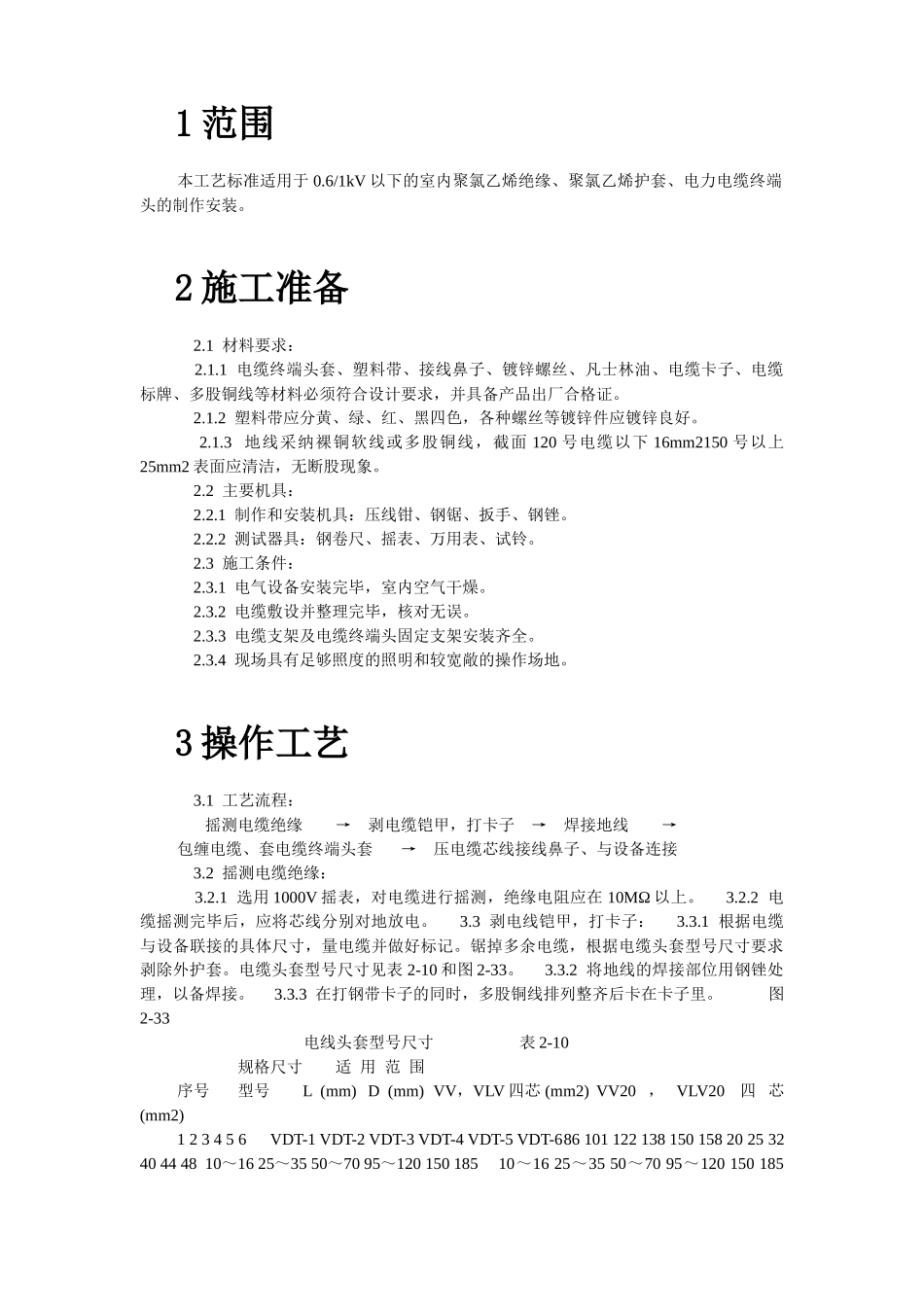

目录第 1 卷1 范围................................................2第 2 卷2 施工准备............................................2第 3 卷3 操作工艺............................................2第 4 卷4 质量标准............................................4第 5 卷5 成品保护............................................5第 6 卷6 应注意的质量问题....................................5第 7 卷7 应具备的质量记录....................................61 范围本工艺标准适用于 0.6/1kV 以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2 施工准备 2.1 材料要求： 2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。 2.1.3 地线采纳裸铜软线或多股铜线，截面 120 号电缆以下 16mm2150 号以上 25mm2 表面应清洁，无断股现象。 2.2 主要机具： 2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。 2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。 2.3 施工条件： 2.3.1 电气设备安装完毕，室内空气干燥。 2.3.2 电缆敷设并整理完毕，核对无误。 2.3.3 电缆支架及电缆终端头固定支架安装齐全。 2.3.4 现场具有足够照度的照明和较宽敞的操作场地。3 操作工艺 3.1 工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接 3.2 摇测电缆绝缘： 3.2.1 选用 1000V 摇表，对电缆进行摇测，绝缘电阻应在 10MΩ 以上。 3.2.2 电缆摇测完毕后，应将芯线分别对地放电。 3.3 剥电线铠甲，打卡子： 3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求剥除外护套。电缆头套型号尺寸见表 2-10 和图 2-33。 3.3.2 将地线的焊接部位用钢锉处理，以备焊接。 3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。 图2-33 电线头套型号尺寸 表 2-10规格尺寸适 用 范 围序号型号L (mm) D (mm) VV，VLV 四芯 (mm2) VV20 ， VLV20四 芯 (mm2)1 2 3 4 5 6VDT-1 VDT-2 VDT-3 VDT-4 VDT-5 VDT-686 101 122 138 150 158 20 25 32 40 44 48 1...
