低应变作业指导书

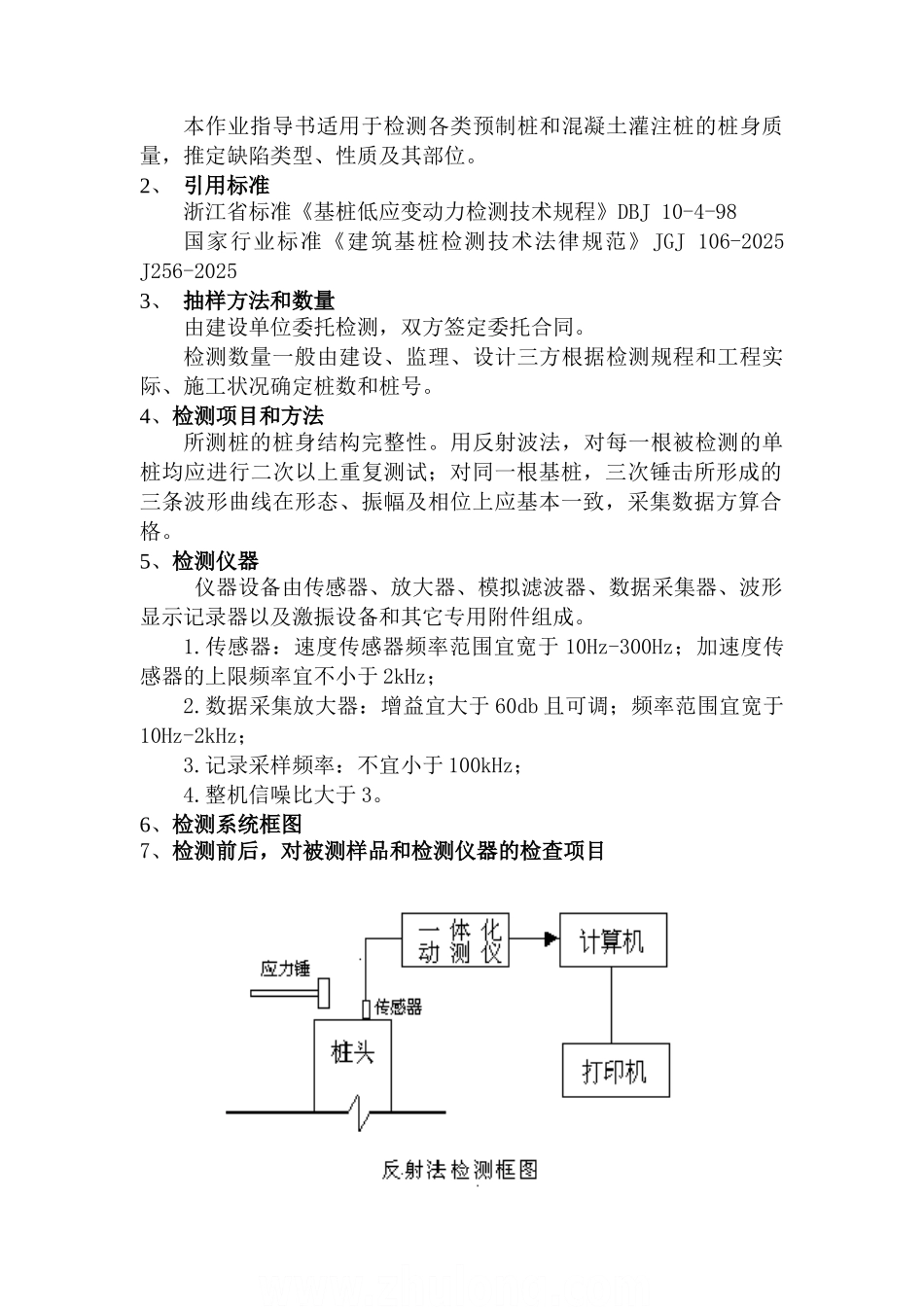

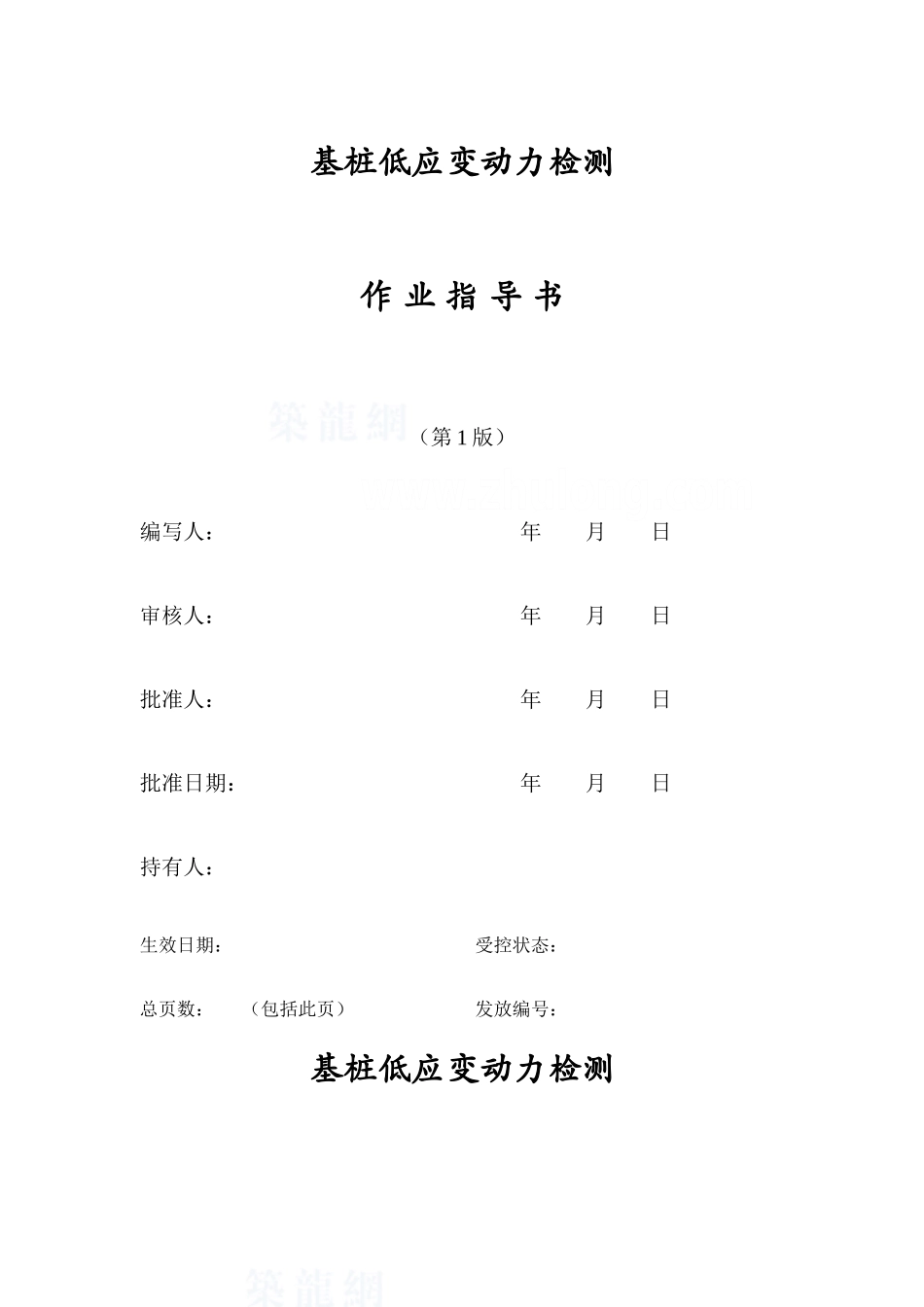

基桩低应变动力检测作 业 指 导 书（第 1 版）编写人： 年 月 日 审核人： 年 月 日 批准人： 年 月 日批准日期： 年 月 日 持有人：生效日期： 受控状态：总页数： （包括此页） 发放编号：基桩低应变动力检测作 业 指 导 书文件编号：版号：第 1 版编写：审核：批准：年 月 日年 月 日年 月 日修改记录修改页码修改内容修改人批准人生效日期基桩低应变检测作业指导书1、主题内容与适用范围为了确保现场低应变动力检测的正常进行，取得正确可靠的检测数据，使低应变动力检测工作法律规范、有序，特制定基桩低应变检测作业指导书。本作业指导书适用于检测各类预制桩和混凝土灌注桩的桩身质量，推定缺陷类型、性质及其部位。2、 引用标准浙江省标准《基桩低应变动力检测技术规程》DBJ 10-4-98国家行业标准《建筑基桩检测技术法律规范》JGJ 106-2025 J256-20253、 抽样方法和数量由建设单位委托检测，双方签定委托合同。检测数量一般由建设、监理、设计三方根据检测规程和工程实际、施工状况确定桩数和桩号。4、检测项目和方法 所测桩的桩身结构完整性。用反射波法，对每一根被检测的单桩均应进行二次以上重复测试；对同一根基桩，三次锤击所形成的三条波形曲线在形态、振幅及相位上应基本一致，采集数据方算合格。5、检测仪器 仪器设备由传感器、放大器、模拟滤波器、数据采集器、波形显示记录器以及激振设备和其它专用附件组成。1.传感器：速度传感器频率范围宜宽于 10Hz-300Hz；加速度传感器的上限频率宜不小于 2kHz；2.数据采集放大器：增益宜大于 60db 且可调；频率范围宜宽于10Hz-2kHz；3.记录采样频率：不宜小于 100kHz；4.整机信噪比大于 3。6、检测系统框图7、检测前后，对被测样品和检测仪器的检查项目7.1 检测前，应进行现场调查，要求对被测的基桩应凿去浮浆至砼硬层，桩头基本平整无积水，并核对桩号。7.2 检测前，应对仪器设备进行检查，性能正常方可使用。8、对测量用仪器的安装要求传感器应稳固地安置在桩头上，激振点宜选择在桩头中心部位。9、对环境条件的要求检测仪器应具有防尘、防潮性能，并应在-10～50℃环境条件下正常工作。在现场检测时，对仪器屏幕应实行防晒措施。当仪器长期不用时，应按要求定期通电。10、在检测过程中发生异常现象时的处理方法 在检测过程中出现异常波形时，应在现场及时讨论，排除影响测试的不良因素后再重复测试。重复测试的波形与原波形应具有...
