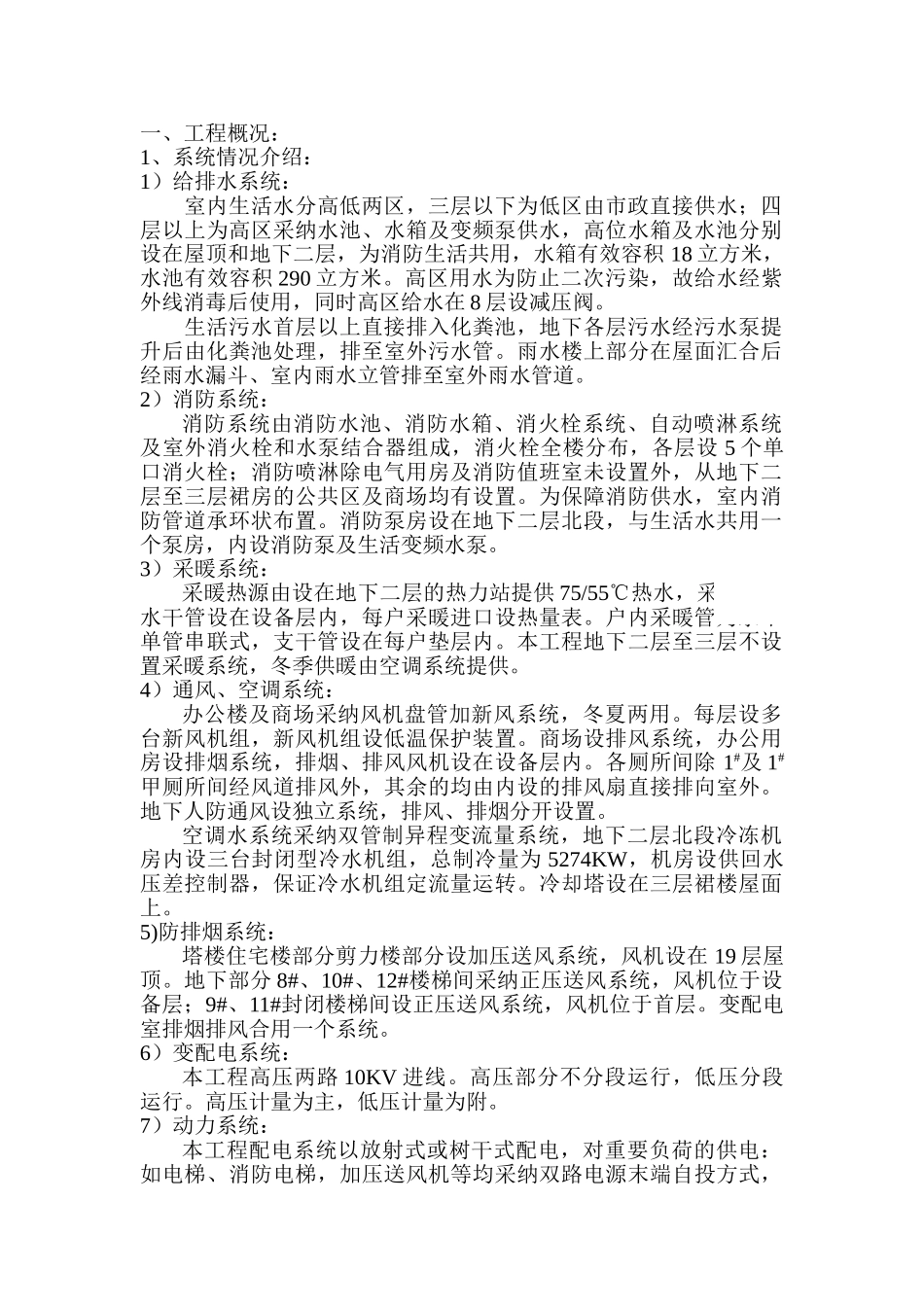

一、工程概况：1、系统情况介绍：1）给排水系统：室内生活水分高低两区，三层以下为低区由市政直接供水；四层以上为高区采纳水池、水箱及变频泵供水，高位水箱及水池分别设在屋顶和地下二层，为消防生活共用，水箱有效容积 18 立方米，水池有效容积 290 立方米。高区用水为防止二次污染，故给水经紫外线消毒后使用，同时高区给水在 8 层设减压阀。生活污水首层以上直接排入化粪池，地下各层污水经污水泵提升后由化粪池处理，排至室外污水管。雨水楼上部分在屋面汇合后经雨水漏斗、室内雨水立管排至室外雨水管道。2）消防系统：消防系统由消防水池、消防水箱、消火栓系统、自动喷淋系统及室外消火栓和水泵结合器组成，消火栓全楼分布，各层设 5 个单口消火栓；消防喷淋除电气用房及消防值班室未设置外，从地下二层至三层裙房的公共区及商场均有设置。为保障消防供水，室内消防管道承环状布置。消防泵房设在地下二层北段，与生活水共用一个泵房，内设消防泵及生活变频水泵。3）采暖系统：采暖热源由设在地下二层的热力站提供 75/55℃热水，采暖供回水干管设在设备层内，每户采暖进口设热量表。户内采暖管为水平单管串联式，支干管设在每户垫层内。本工程地下二层至三层不设置采暖系统，冬季供暖由空调系统提供。4）通风、空调系统：办公楼及商场采纳风机盘管加新风系统，冬夏两用。每层设多台新风机组，新风机组设低温保护装置。商场设排风系统，办公用房设排烟系统，排烟、排风风机设在设备层内。各厕所间除 1#及 1#甲厕所间经风道排风外，其余的均由内设的排风扇直接排向室外。地下人防通风设独立系统，排风、排烟分开设置。空调水系统采纳双管制异程变流量系统，地下二层北段冷冻机房内设三台封闭型冷水机组，总制冷量为 5274KW，机房设供回水压差控制器，保证冷水机组定流量运转。冷却塔设在三层裙楼屋面上。5)防排烟系统：塔楼住宅楼部分剪力楼部分设加压送风系统，风机设在 19 层屋顶。地下部分 8#、10#、12#楼梯间采纳正压送风系统，风机位于设备层；9#、11#封闭楼梯间设正压送风系统，风机位于首层。变配电室排烟排风合用一个系统。6）变配电系统：本工程高压两路 10KV 进线。高压部分不分段运行，低压分段运行。高压计量为主，低压计量为附。7）动力系统：本工程配电系统以放射式或树干式配电，对重要负荷的供电：如电梯、消防电梯，加压送风机等均采纳双路电源末端自投方式，当正常电源断电时，备用电源自动投入。电力、...
