住宅楼电气施工方案

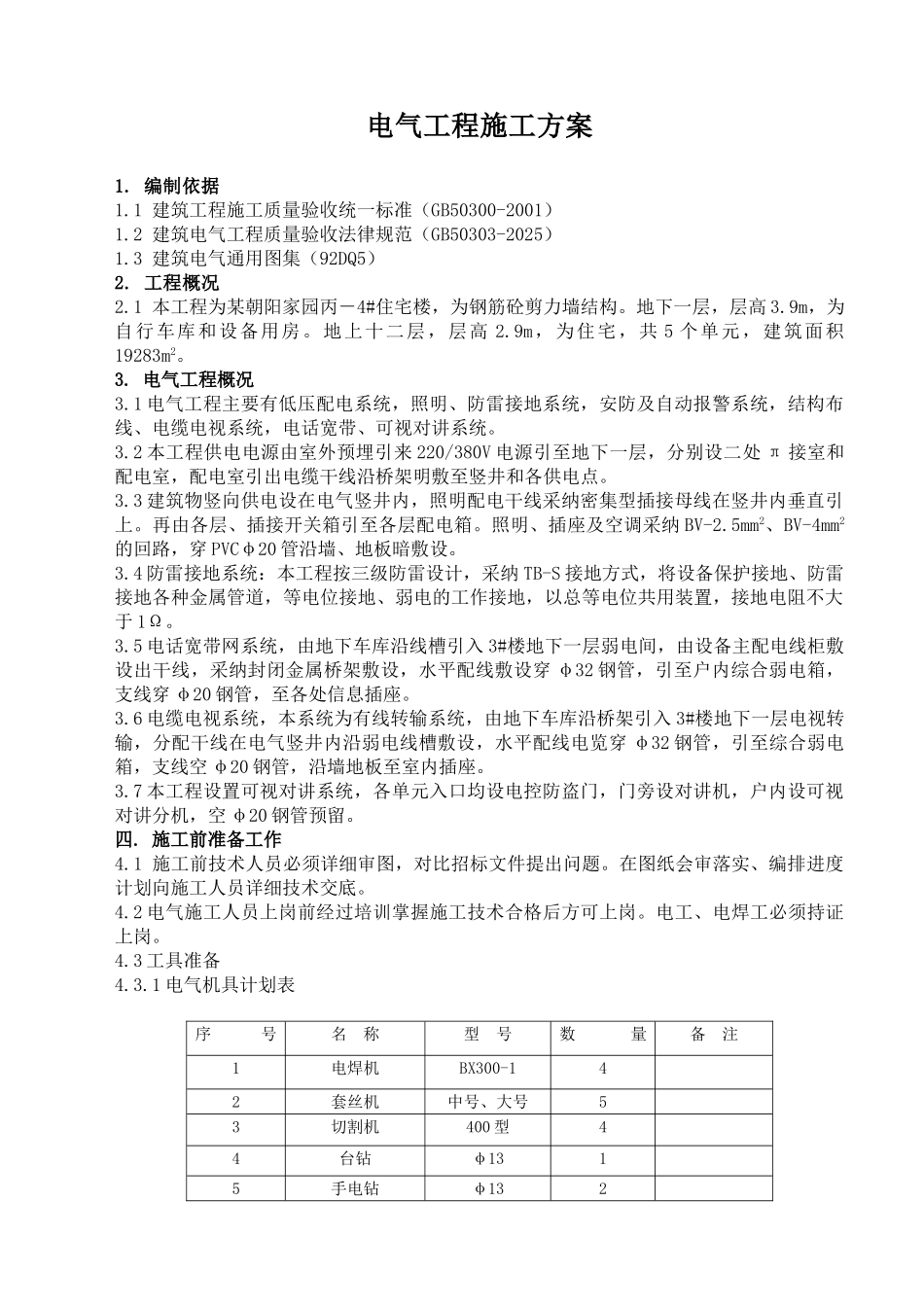

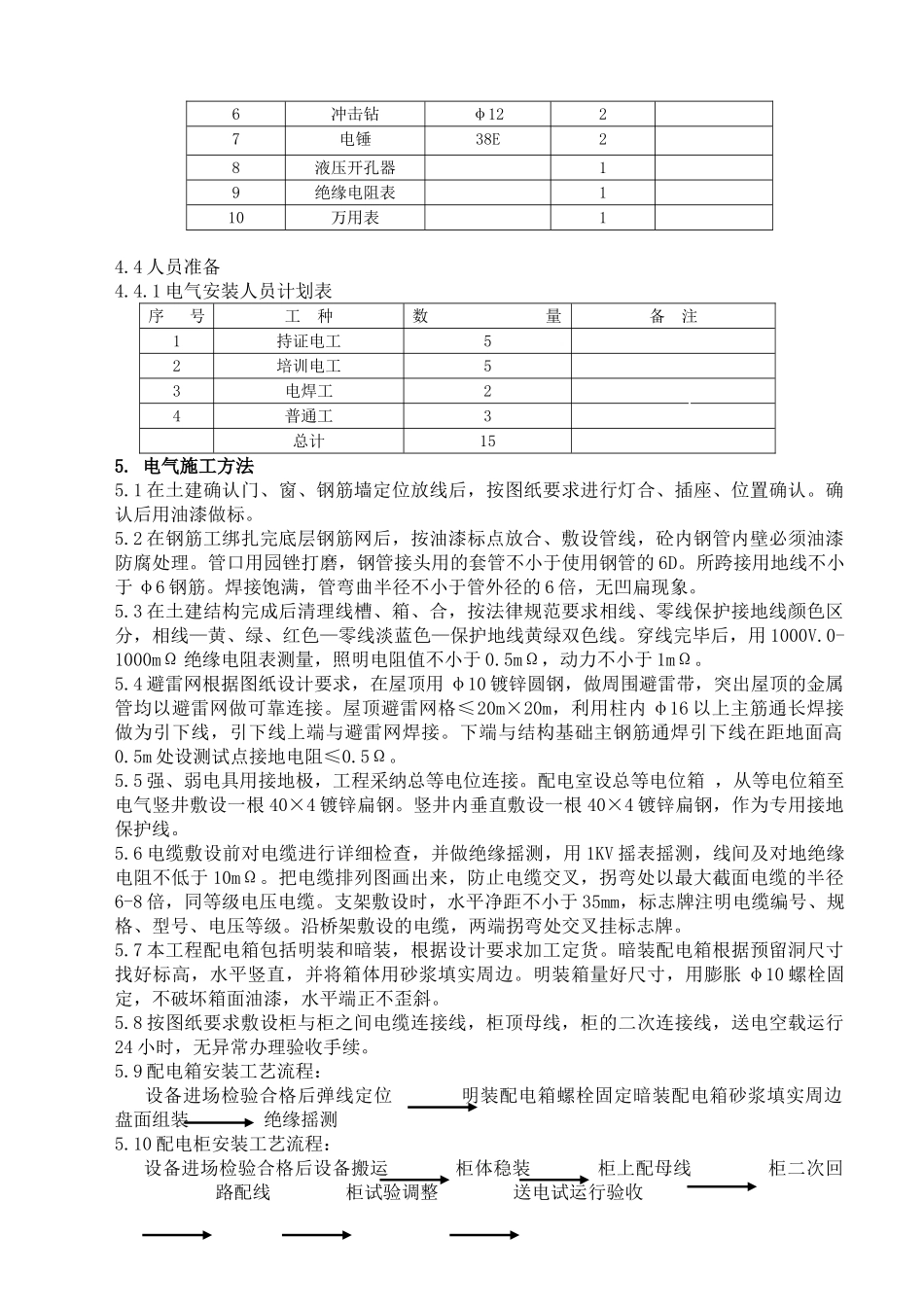

电气工程施工方案1. 编制依据1.1 建筑工程施工质量验收统一标准（GB50300-2001）1.2 建筑电气工程质量验收法律规范（GB50303-2025）1.3 建筑电气通用图集（92DQ5）2. 工程概况2.1 本工程为某朝阳家园丙－4#住宅楼，为钢筋砼剪力墙结构。地下一层，层高 3.9m，为自行车库和设备用房。地上十二层，层高 2.9m，为住宅，共 5 个单元，建筑面积19283m2。3. 电气工程概况3.1 电气工程主要有低压配电系统，照明、防雷接地系统，安防及自动报警系统，结构布线、电缆电视系统，电话宽带、可视对讲系统。3.2 本工程供电电源由室外预埋引来 220/380V 电源引至地下一层，分别设二处 π 接室和配电室，配电室引出电缆干线沿桥架明敷至竖井和各供电点。3.3 建筑物竖向供电设在电气竖井内，照明配电干线采纳密集型插接母线在竖井内垂直引上。再由各层、插接开关箱引至各层配电箱。照明、插座及空调采纳 BV-2.5mm2、BV-4mm2的回路，穿 PVCφ20 管沿墙、地板暗敷设。3.4 防雷接地系统：本工程按三级防雷设计，采纳 TB-S 接地方式，将设备保护接地、防雷接地各种金属管道，等电位接地、弱电的工作接地，以总等电位共用装置，接地电阻不大于 1Ω。3.5 电话宽带网系统，由地下车库沿线槽引入 3#楼地下一层弱电间，由设备主配电线柜敷设出干线，采纳封闭金属桥架敷设，水平配线敷设穿 φ32 钢管，引至户内综合弱电箱，支线穿 φ20 钢管，至各处信息插座。3.6 电缆电视系统，本系统为有线转输系统，由地下车库沿桥架引入 3#楼地下一层电视转输，分配干线在电气竖井内沿弱电线槽敷设，水平配线电览穿 φ32 钢管，引至综合弱电箱，支线空 φ20 钢管，沿墙地板至室内插座。3.7 本工程设置可视对讲系统，各单元入口均设电控防盗门，门旁设对讲机，户内设可视对讲分机，空 φ20 钢管预留。四. 施工前准备工作4.1 施工前技术人员必须详细审图，对比招标文件提出问题。在图纸会审落实、编排进度计划向施工人员详细技术交底。4.2 电气施工人员上岗前经过培训掌握施工技术合格后方可上岗。电工、电焊工必须持证上岗。4.3 工具准备4.3.1 电气机具计划表 序号名 称型 号数量备 注1电焊机BX300-142套丝机中号、大号53切割机400 型44台钻φ1315手电钻φ1326冲击钻φ1227电锤38E28液压开孔器19绝缘电阻表110万用表14.4 人员准备4.4.1 电气安装人员计划表序号工 种数量备 注1持证电工52培训电工53电焊工24普通工3总计155. 电气施...
