供水工程dn1400顶管施工组织设计

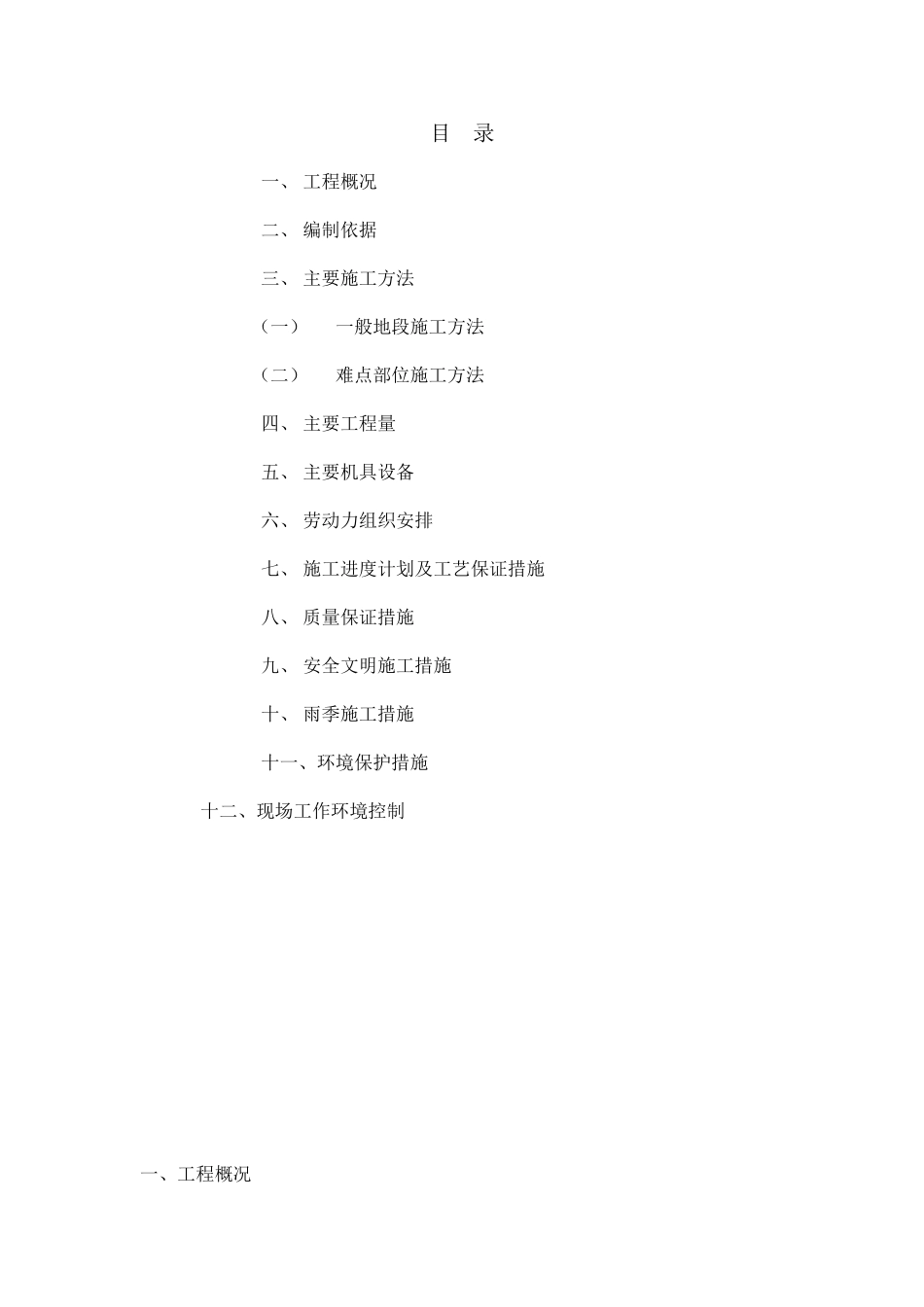

目 录 一、 工程概况二、 编制依据三、 主要施工方法（一）一般地段施工方法（二）难点部位施工方法四、 主要工程量五、 主要机具设备六、 劳动力组织安排七、 施工进度计划及工艺保证措施八、 质量保证措施九、 安全文明施工措施十、 雨季施工措施十一、环境保护措施 十二、现场工作环境控制一、工程概况沿线下返穿越外环河 1 处，下返穿越 DN200 双排热力管 1 处，穿越外环线公路一处。沿线共设 DN1600 蝶阀二处，DN600 支线一处，DN800 人孔放气 8处，DN100 放气三处。该工程管材采纳 DN1400 钢管，材质为 Q235B，管道采纳焊接连接，焊缝等级为Ⅲ级。管道管顶覆土≥1.0 米。管道以水为介质进行强度及严密性试压。强度试验压力为 0.9Mpa，钢管外防腐：采纳环氧煤沥青特加强防腐，钢管内防腐：采纳环氧涂料特加强级。钢管内、外（包括接口）防腐由建设单位委托其他单位施工。该工程前期拆迁工作由甲方负责。该工程质量目标为优良。二、编制工作1、工程施工图2、设计交底会议内容3、GB50268—97《给谁排水管道工程施工及验收法律规范》4、GB50235—97《工业金属管道工程施工及验收法律规范》5、GB50236—98《现场设备、工业管道焊接工程施工及验收法律规范》6、给水排水标准图集7、现场勘查结果三、主要施工方法（1）一般地段施工方法 1、施工准备 1）图纸会审 熟悉图纸主要是摸清建设规模和工艺流程、主要材料、技术标准和质量要求、以及坐标和标高等，充分了解设计要求及对施工的要求、各专业之间有无矛盾等问题。 2）原始资料的复核 工程开工前由项目负责人组织有关人员勘察现场，对比图纸清点统计管线沿途的地上、地下障碍物，必要时挖深坑确定障碍物具体位置和埋深，汇总后报甲方办理拆迁工作，同时做好原始记录。 3）物资准备 根据施工进度计划安排，根据设计图纸与施工组织设计中要求组织好管材、管件进场工作，以及各施工机械的进场，同时做好防雨、防盗措施。 4）劳动力组织准备 开工前按施工组织设计中要求及时组织具有多年施工经验的专业施工技术人员及专业施工队伍进场。 5）施工现场准备 开工前，做好“三通一平”。其中电源尽量借用附近单位电源并自备移动式发电机作为施工备用电源。 2、测量放线 由规划局测绘员负责定线、验线，施工测量人员要仔细熟悉图纸，勘察现场，了解管线各部位尺寸，依据测绘院定线位置，准确放出管中心线，并在起点、终点、节点、拐点等处设中心柱，中心柱应设...
