供水工程泵房项目施工组织设计

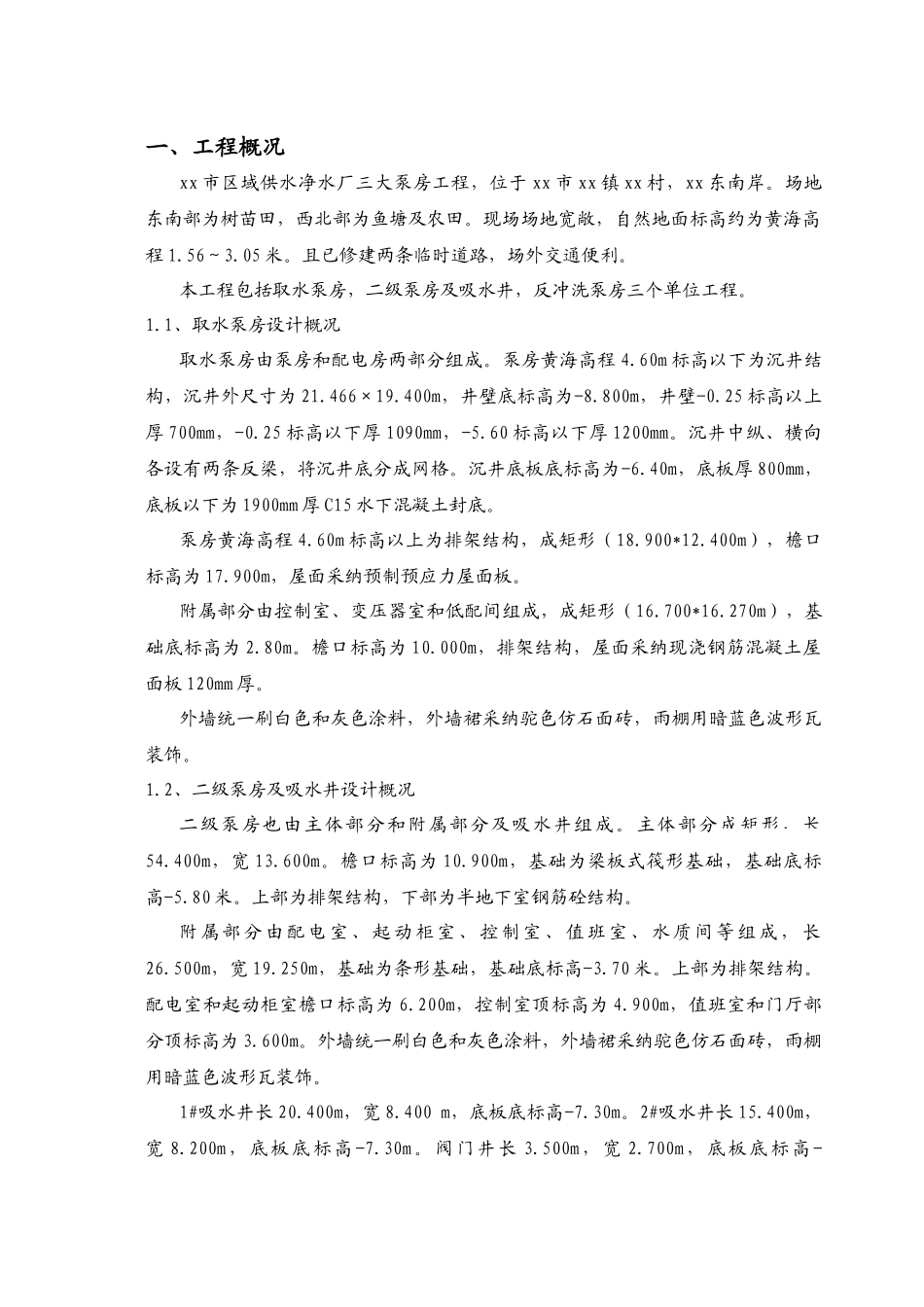

一、工程概况xx 市区域供水净水厂三大泵房工程，位于 xx 市 xx 镇 xx 村，xx 东南岸。场地东南部为树苗田，西北部为鱼塘及农田。现场场地宽敞，自然地面标高约为黄海高程 1.56～3.05 米。且已修建两条临时道路，场外交通便利。本工程包括取水泵房，二级泵房及吸水井，反冲洗泵房三个单位工程。1.1、取水泵房设计概况取水泵房由泵房和配电房两部分组成。泵房黄海高程 4.60m 标高以下为沉井结构，沉井外尺寸为 21.466×19.400m，井壁底标高为-8.800m，井壁-0.25 标高以上厚 700mm，-0.25 标高以下厚 1090mm，-5.60 标高以下厚 1200mm。沉井中纵、横向各设有两条反梁，将沉井底分成网格。沉井底板底标高为-6.40m，底板厚 800mm，底板以下为 1900mm 厚 C15 水下混凝土封底。泵房黄海高程 4.60m 标高以上为排架结构，成矩形（18.900*12.400m），檐口标高为 17.900m，屋面采纳预制预应力屋面板。附属部分由控制室、变压器室和低配间组成，成矩形（16.700*16.270m），基础底标高为 2.80m。檐口标高为 10.000m，排架结构，屋面采纳现浇钢筋混凝土屋面板 120mm 厚。外墙统一刷白色和灰色涂料，外墙裙采纳驼色仿石面砖，雨棚用暗蓝色波形瓦装饰。1.2、二级泵房及吸水井设计概况二级泵房也由主体部分和附属部分及吸水井组成。主体部分成矩形，长54.400m，宽 13.600m。檐口标高为 10.900m，基础为梁板式筏形基础，基础底标高-5.80 米。上部为排架结构，下部为半地下室钢筋砼结构。附 属 部 分 由 配 电 室 、 起 动 柜 室 、 控 制 室 、 值 班 室 、 水 质 间 等 组 成 ， 长26.500m，宽 19.250m，基础为条形基础，基础底标高-3.70 米。上部为排架结构。配电室和起动柜室檐口标高为 6.200m，控制室顶标高为 4.900m，值班室和门厅部分顶标高为 3.600m。外墙统一刷白色和灰色涂料，外墙裙采纳驼色仿石面砖，雨棚用暗蓝色波形瓦装饰。1#吸水井长 20.400m，宽 8.400 m，底板底标高-7.30m。2#吸水井长 15.400m，宽 8.200m，底板底标高 -7.30m。阀门井长 3.500m，宽 2.700m，底板底标高 -6.90m。均为钢筋混凝土结构。1.3、反冲洗泵房设计概况反冲洗泵房由主体部分和低配间组成。主体部分长 48.050m，宽 9.400m，屋顶标高为 7.785m，基础为梁板式筏板基础，基础底标高为-3.0 米。下部是半地下室钢筋砼结构，上部为排架结构。屋面为现浇钢筋混凝土坡屋面。低配间成矩形，长 14.000...
