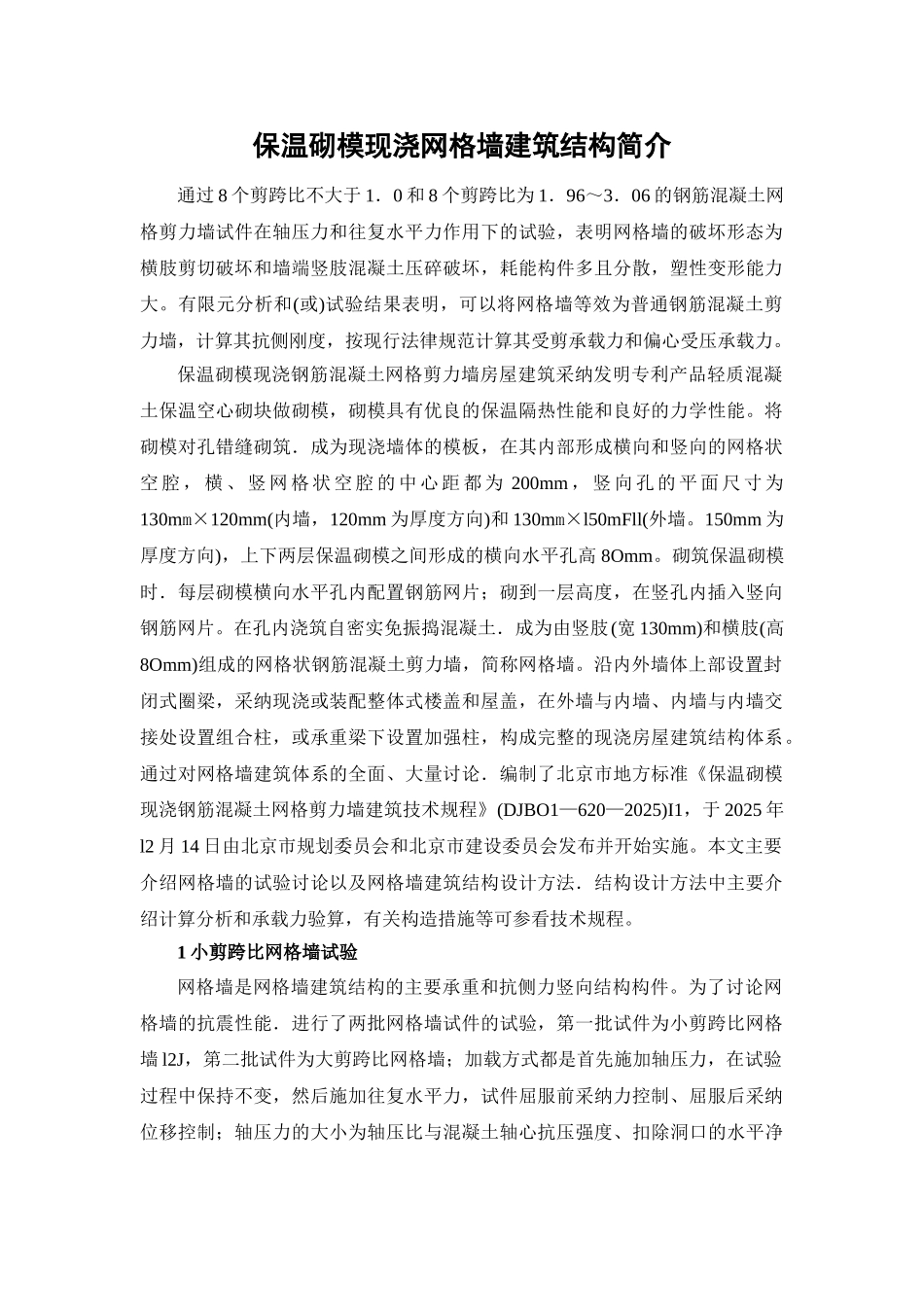

保温砌模现浇网格墙建筑结构简介通过 8 个剪跨比不大于 1．0 和 8 个剪跨比为 1．96～3．06 的钢筋混凝土网格剪力墙试件在轴压力和往复水平力作用下的试验，表明网格墙的破坏形态为横肢剪切破坏和墙端竖肢混凝土压碎破坏，耗能构件多且分散，塑性变形能力大。有限元分析和(或)试验结果表明，可以将网格墙等效为普通钢筋混凝土剪力墙，计算其抗侧刚度，按现行法律规范计算其受剪承载力和偏心受压承载力。保温砌模现浇钢筋混凝土网格剪力墙房屋建筑采纳发明专利产品轻质混凝土保温空心砌块做砌模，砌模具有优良的保温隔热性能和良好的力学性能。将砌模对孔错缝砌筑．成为现浇墙体的模板，在其内部形成横向和竖向的网格状空 腔 ， 横 、 竖 网 格 状 空 腔 的 中 心 距 都 为 200mm ， 竖 向 孔 的 平 面 尺 寸 为130mm×120mm(内墙，120mm 为厚度方向)和 130mm×l50mFll(外墙。150mm 为厚度方向)，上下两层保温砌模之间形成的横向水平孔高 8Omm。砌筑保温砌模时．每层砌模横向水平孔内配置钢筋网片；砌到一层高度，在竖孔内插入竖向钢筋网片。在孔内浇筑自密实免振捣混凝土．成为由竖肢(宽 130mm)和横肢(高8Omm)组成的网格状钢筋混凝土剪力墙，简称网格墙。沿内外墙体上部设置封闭式圈梁，采纳现浇或装配整体式楼盖和屋盖，在外墙与内墙、内墙与内墙交接处设置组合柱，或承重梁下设置加强柱，构成完整的现浇房屋建筑结构体系。通过对网格墙建筑体系的全面、大量讨论．编制了北京市地方标准《保温砌模现浇钢筋混凝土网格剪力墙建筑技术规程》(DJBO1—620—2025)I1，于 2025 年l2 月 14 日由北京市规划委员会和北京市建设委员会发布并开始实施。本文主要介绍网格墙的试验讨论以及网格墙建筑结构设计方法．结构设计方法中主要介绍计算分析和承载力验算，有关构造措施等可参看技术规程。1 小剪跨比网格墙试验网格墙是网格墙建筑结构的主要承重和抗侧力竖向结构构件。为了讨论网格墙的抗震性能．进行了两批网格墙试件的试验，第一批试件为小剪跨比网格墙 l2J，第二批试件为大剪跨比网格墙；加载方式都是首先施加轴压力，在试验过程中保持不变，然后施加往复水平力，试件屈服前采纳力控制、屈服后采纳位移控制；轴压力的大小为轴压比与混凝土轴心抗压强度、扣除洞口的水平净截面面积之乘积，混凝土轴心抗压强度取为混凝土立方体抗压强度实测值。1．1 试件完成了 8 个剪跨比不大于 1．0 的网格墙试件在...
