信达天御S1-18地块临时用电施工方案技术交底

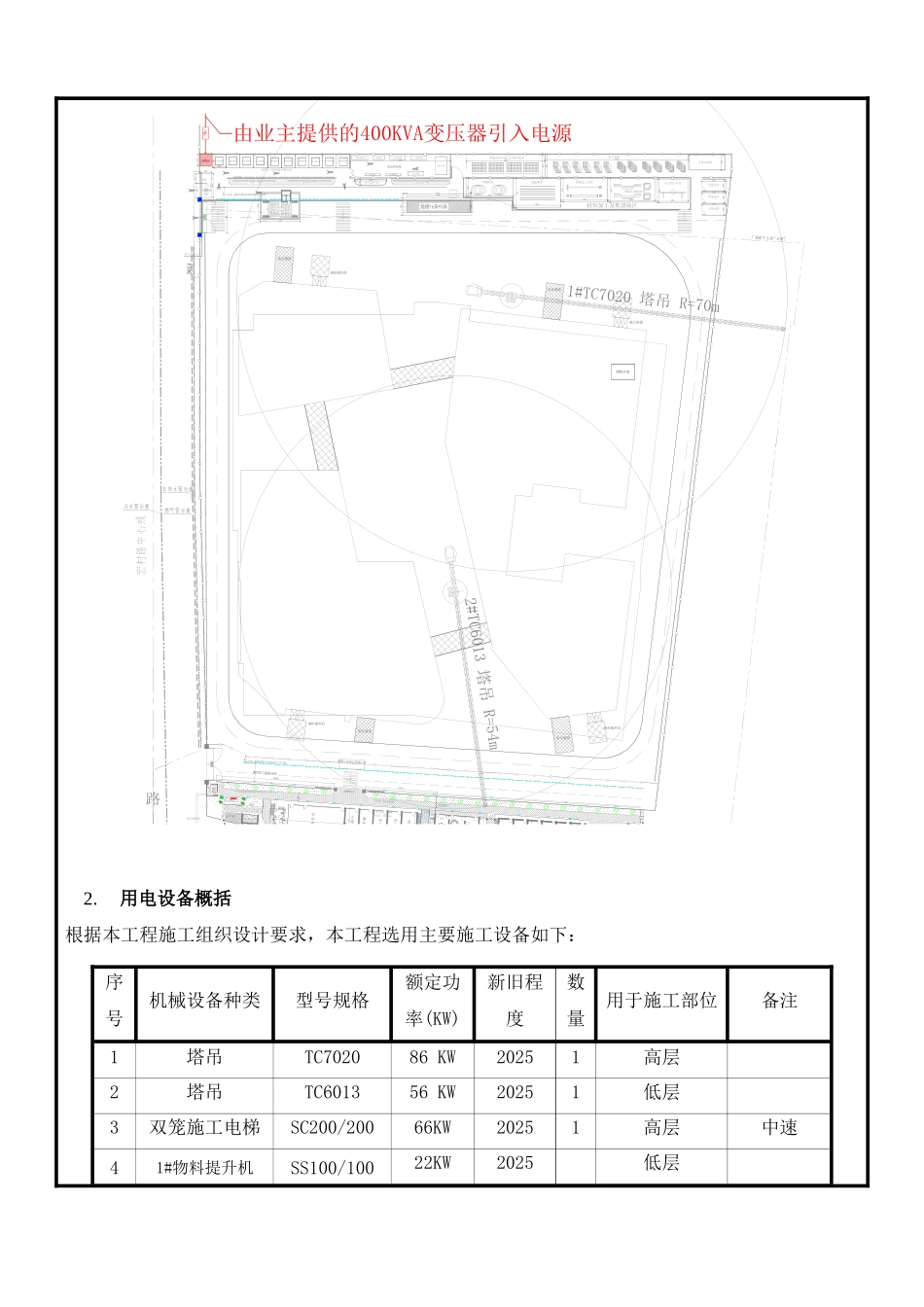

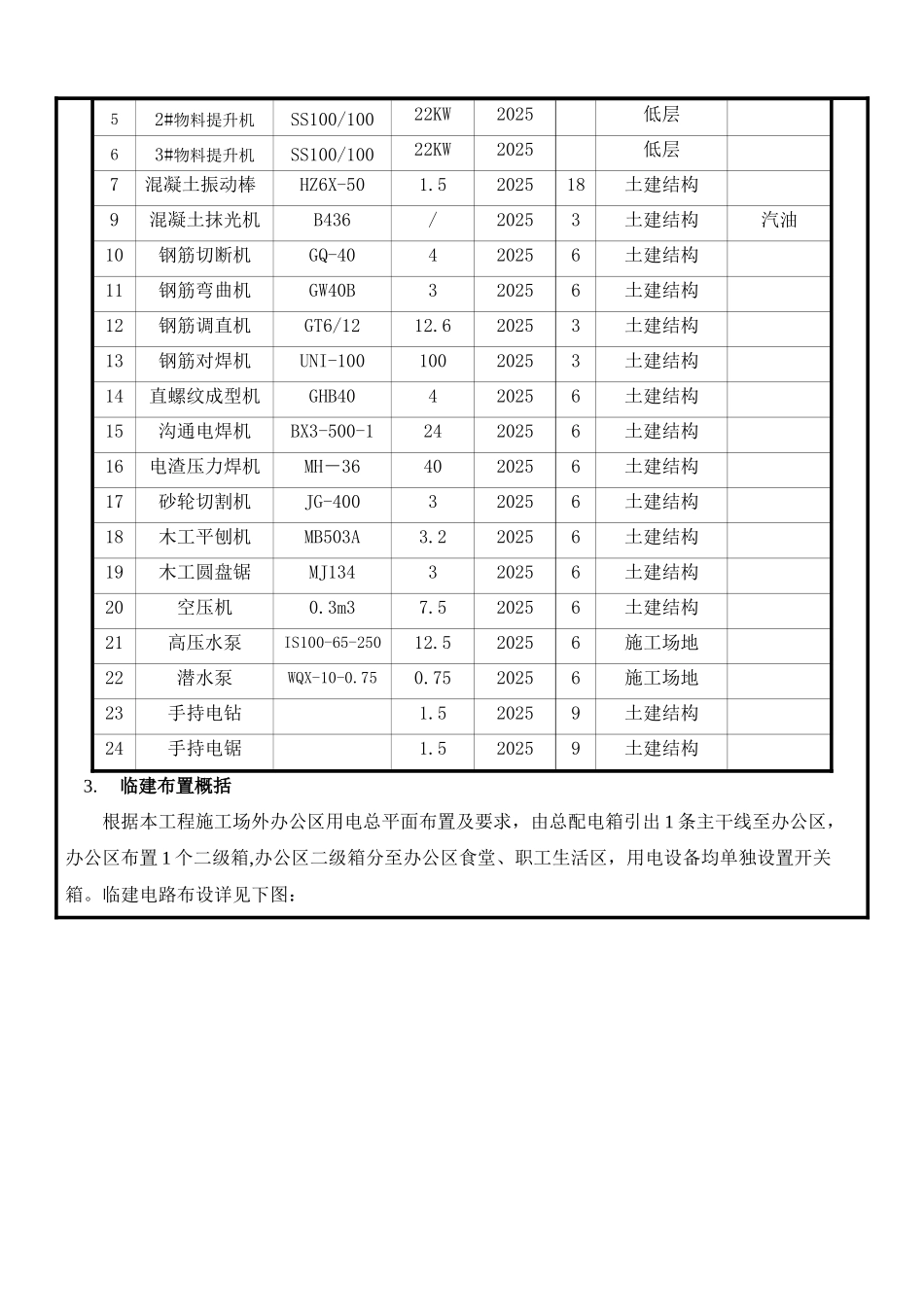

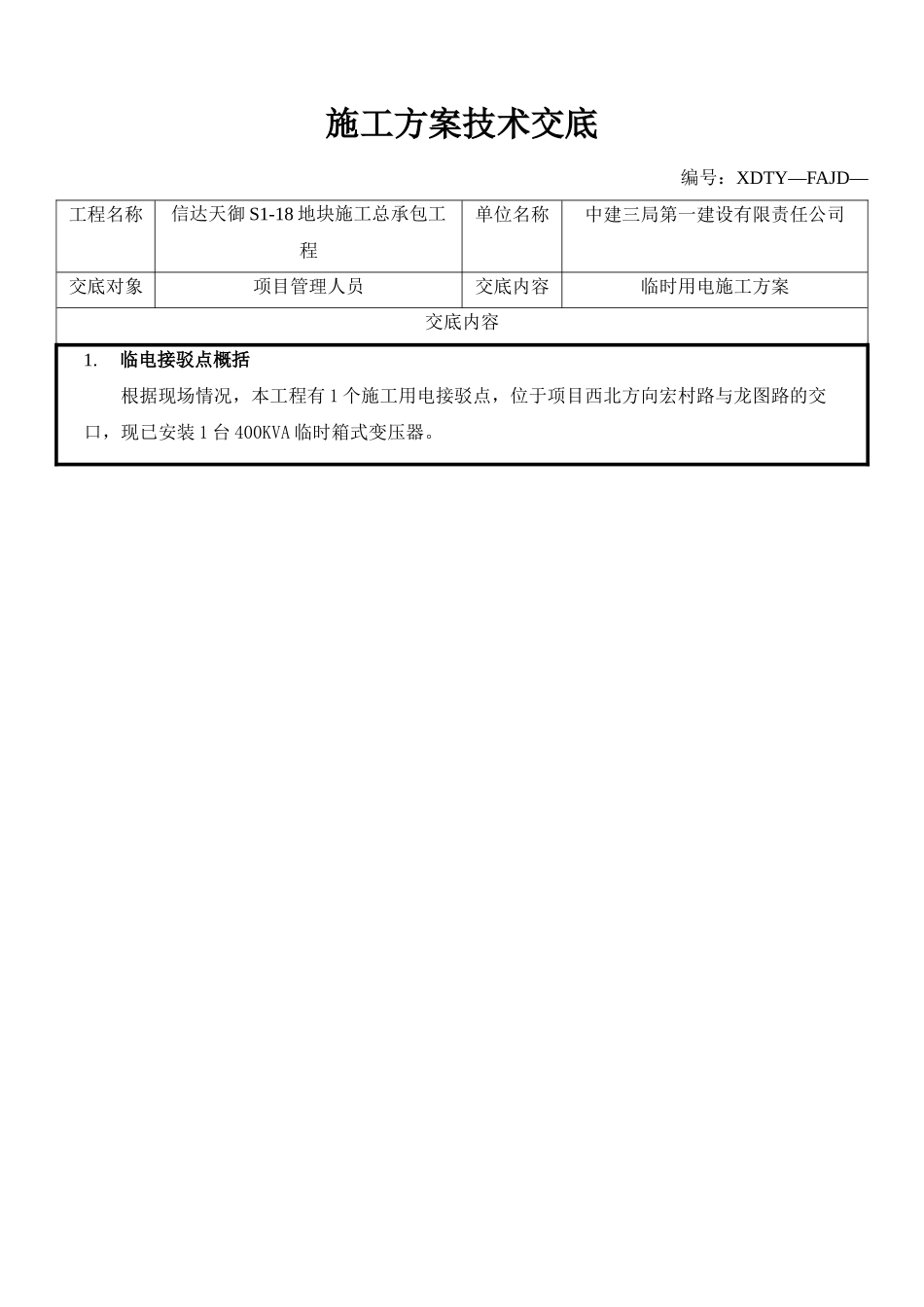

施工方案技术交底编号：XDTY—FAJD— 工程名称信达天御 S1-18 地块施工总承包工程单位名称中建三局第一建设有限责任公司交底对象项目管理人员交底内容临时用电施工方案交底内容1.临电接驳点概括根据现场情况，本工程有 1 个施工用电接驳点，位于项目西北方向宏村路与龙图路的交口，现已安装 1 台 400KVA 临时箱式变压器。2.用电设备概括根据本工程施工组织设计要求，本工程选用主要施工设备如下：序号机械设备种类型号规格额定功率(KW)新旧程度数量用于施工部位备注1塔吊TC702086 KW20251高层2塔吊TC601356 KW20251低层3双笼施工电梯SC200/20066KW20251高层中速41#物料提升机SS100/10022KW2025低层52#物料提升机SS100/10022KW2025低层63#物料提升机SS100/10022KW2025低层7混凝土振动棒HZ6X-501.5202518土建结构9混凝土抹光机B436/20253土建结构汽油10钢筋切断机GQ-40420256土建结构11钢筋弯曲机GW40B320256土建结构12钢筋调直机GT6/1212.620253土建结构13钢筋对焊机UNI-10010020253土建结构14直螺纹成型机GHB40420256土建结构15沟通电焊机BX3-500-12420256土建结构16电渣压力焊机MH－364020256土建结构17砂轮切割机JG-400320256土建结构18木工平刨机MB503A3.220256土建结构19木工圆盘锯MJ134320256土建结构20空压机0.3m37.520256土建结构21高压水泵IS100-65-25012.520256施工场地22潜水泵WQX-10-0.750.7520256施工场地23手持电钻1.520259土建结构24手持电锯1.520259土建结构3.临建布置概括根据本工程施工场外办公区用电总平面布置及要求，由总配电箱引出 1 条主干线至办公区，办公区布置 1 个二级箱,办公区二级箱分至办公区食堂、职工生活区，用电设备均单独设置开关箱。临建电路布设详见下图：4.临时用电施工方案选型本工程施工现场设置专用变压器供电，采纳的为专用变压时 TN-S 接零保护系统，电气设备的金属外壳必须与保护零线连接。保护零线由工作地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出：施工现场用电采纳三相五线制，TN—S 接零保护系统系统。 （其他选型：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另外一部分设备做保护接地。采纳 TN 系统做保护接零时，工作线（N 线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电话侧零线处，引出局部 TN-S 接零保护系统。根据施...
