偏振光学实验报告

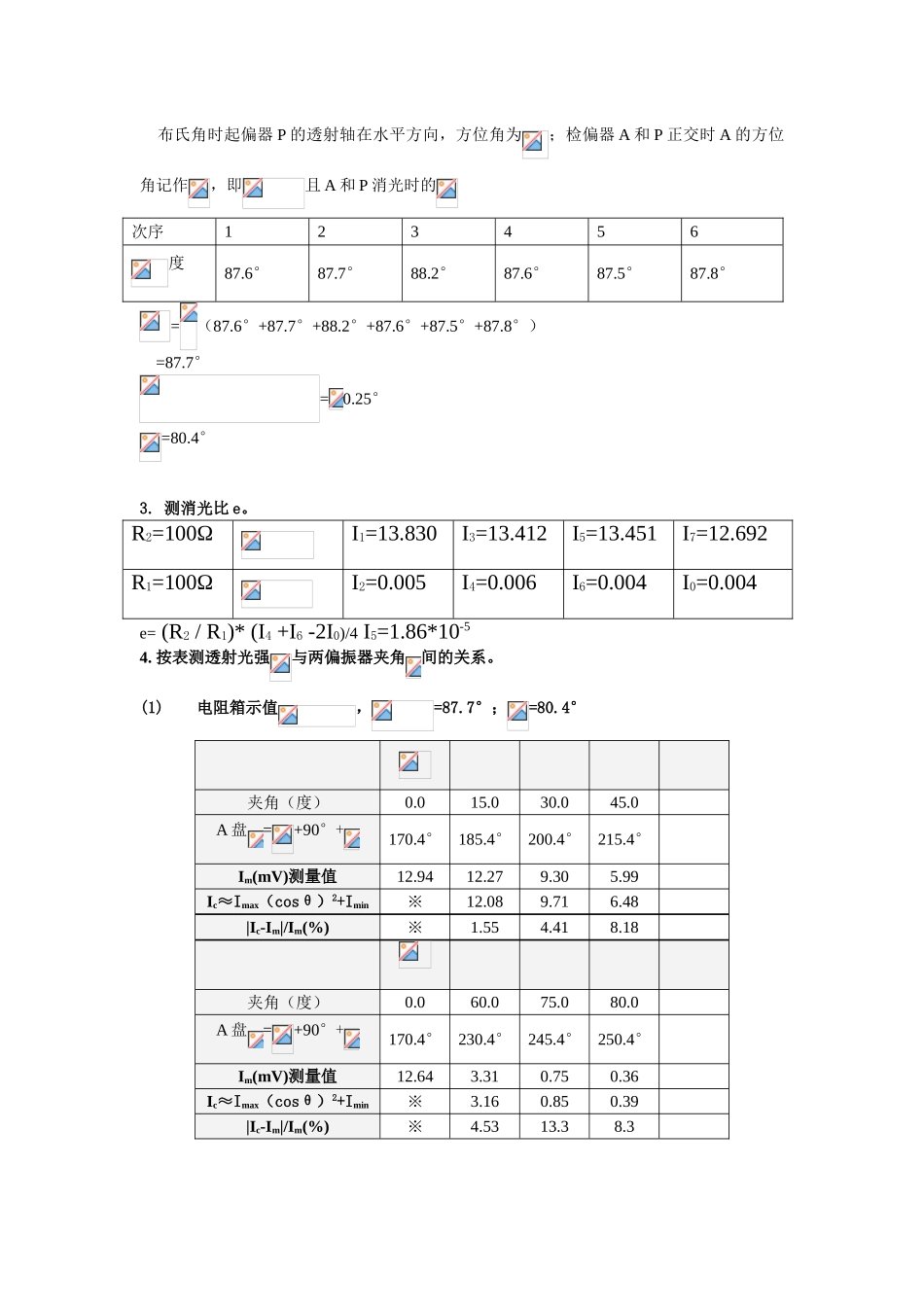

（3）两个 1/4 波片中，一个波片得快轴大致方向已用红点标出。另一个波片的快轴方向未知，需要通过实验步骤（12）（13）定出。（4）分光计的小平台用以放置待测光学元件。（5）用硅光电池、数字表和电阻箱组成光强探测器，三者成并列关系。实验步骤1.准备工作（1）提前开启激光源，使激光器的电流为 4mA 或略大。（2）调整起偏管（平行光管）和检偏管（望远镜筒），使其轴线基本在同一水平面内，且和分光计主轴垂直。调小平台与主轴基本垂直，起偏管和检偏管的方位角调节方法，与分光计望远镜的调节方法相同。（3）调激光管的位置，使光束通过起偏管中心附近，由检偏管中心射出。2.观察布儒斯特角和偏振器的特性（4）观察布儒斯特角。（5）定偏振器透射轴方向。（6）测消光比 e。（7）测量透射光强和两偏振器夹角间的关系。（8）选作。3.1/4 波片的特性讨论（9）定波片的快轴方向。（10）线偏振光经过 1/4 波片。（11）定待测波片的快轴方向。（12）观测偏光器通过 1/2 波片或全波片的现象（令的快轴和的某一个轴平行）。（13）观测偏光器通过 1/2 波片或全波片的现象（令的慢轴和的某一个轴平行）。4.观测反射光的偏振面旋转的现象（14）观测反射光的偏振态改变的现象。·5.椭偏法测波片的相对相位延迟量（相延）（15）椭偏法测相延。实验数据及处理分析1 观测布儒斯特角光束正入射棱镜表面时平台方位角0°0’；入射角为布儒斯特角时平台方位角=58°14’；布氏角的测量值为=58°14’；折射率=1.609； 相对偏差（n-1.668）/1.668=4.68％32 定偏振器透射轴方向 布氏角时起偏器 P 的透射轴在水平方向，方位角为；检偏器 A 和 P 正交时 A 的方位角记作，即且 A 和 P 消光时的次序123456度87.6°87.7°88.2°87.6°87.5°87.8°=（87.6°+87.7°+88.2°+87.6°+87.5°+87.8°） =87.7°=0.25°=80.4°3. 测消光比 e。R2=100ΩI1=13.830I3=13.412I5=13.451I7=12.692R1=100ΩI2=0.005I4=0.006I6=0.004I0=0.004e= (R2 / R1)* (I4 +I6 -2I0)/4 I5=1.86*10-54. 按表测透射光强与两偏振器夹角间的关系。(1) 电阻箱示值，=87.7°；=80.4°夹角（度）0.015.030.045.0A 盘=+90°+170.4°185.4°200.4°215.4°Im(mV)测量值12.9412.279.305.99Ic≈Imax（cosθ）2+Imin※12.089.716.48|Ic-Im|/Im(%)※1.554.418.18夹角（度）0.060.075.080.0A 盘=+90°+170.4°230.4°245.4°250.4°Im(mV)测量值12.643.310.750.36Ic≈I...
