光伏农业大棚项目110kV变压器安装作业指导书

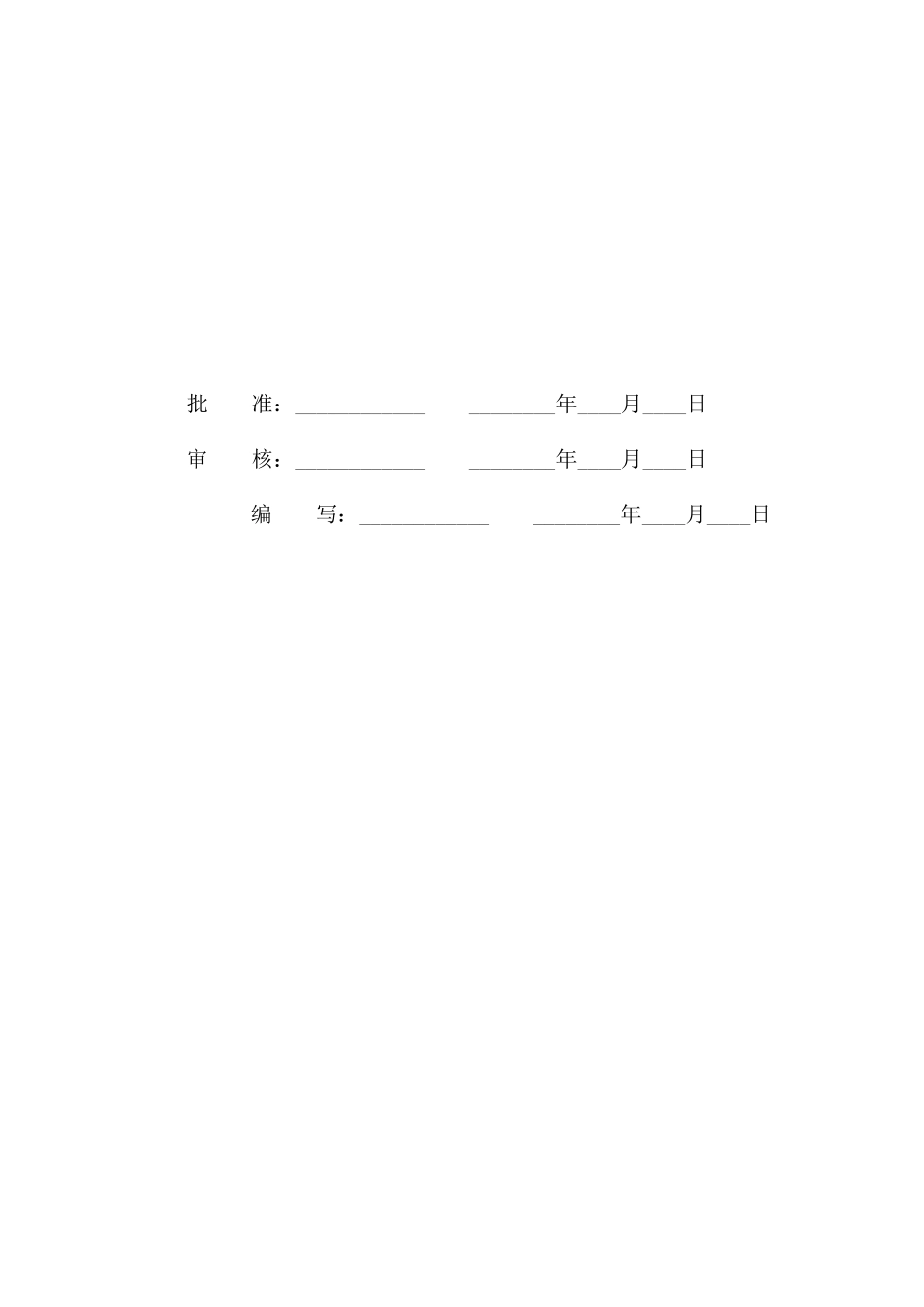

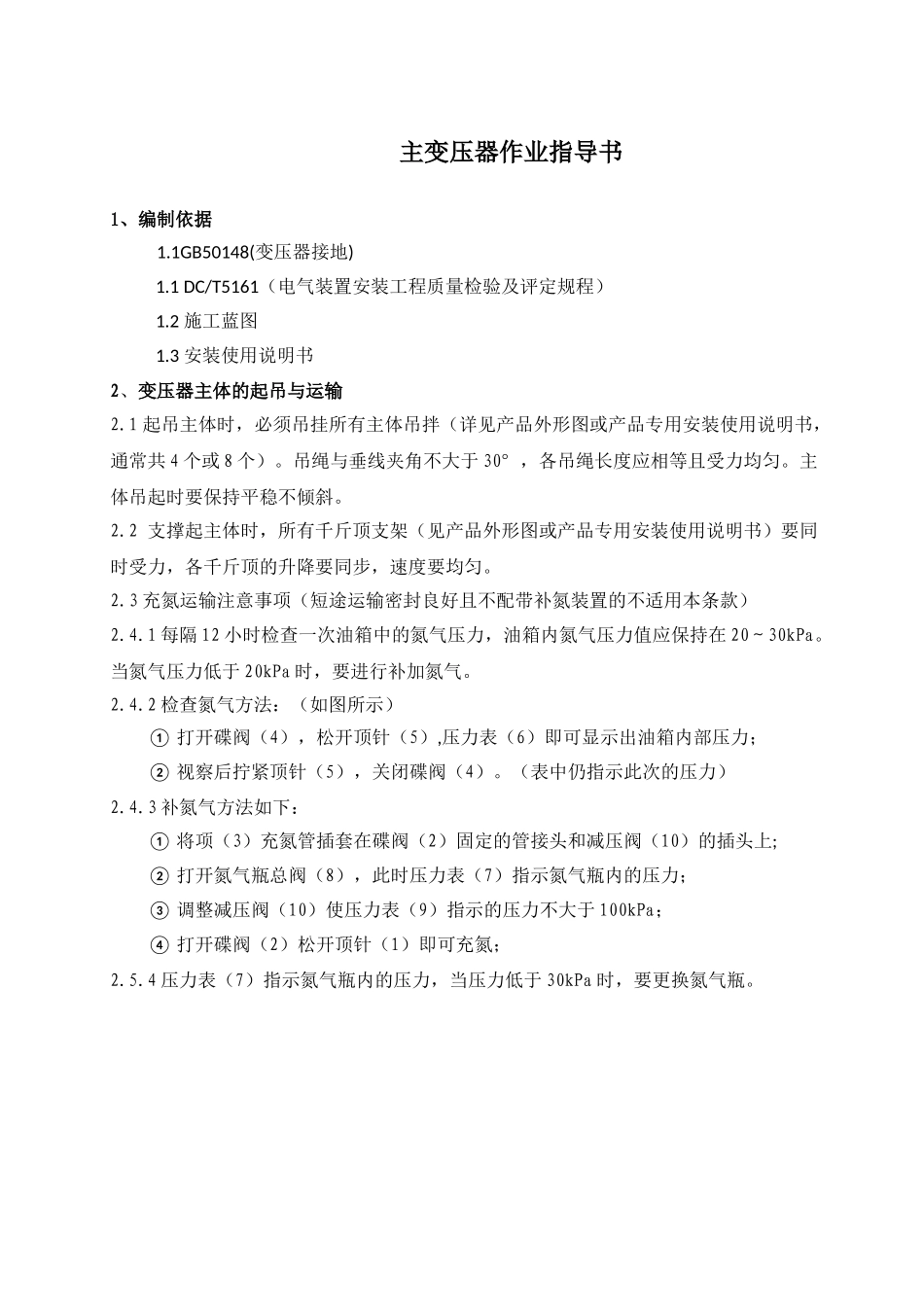

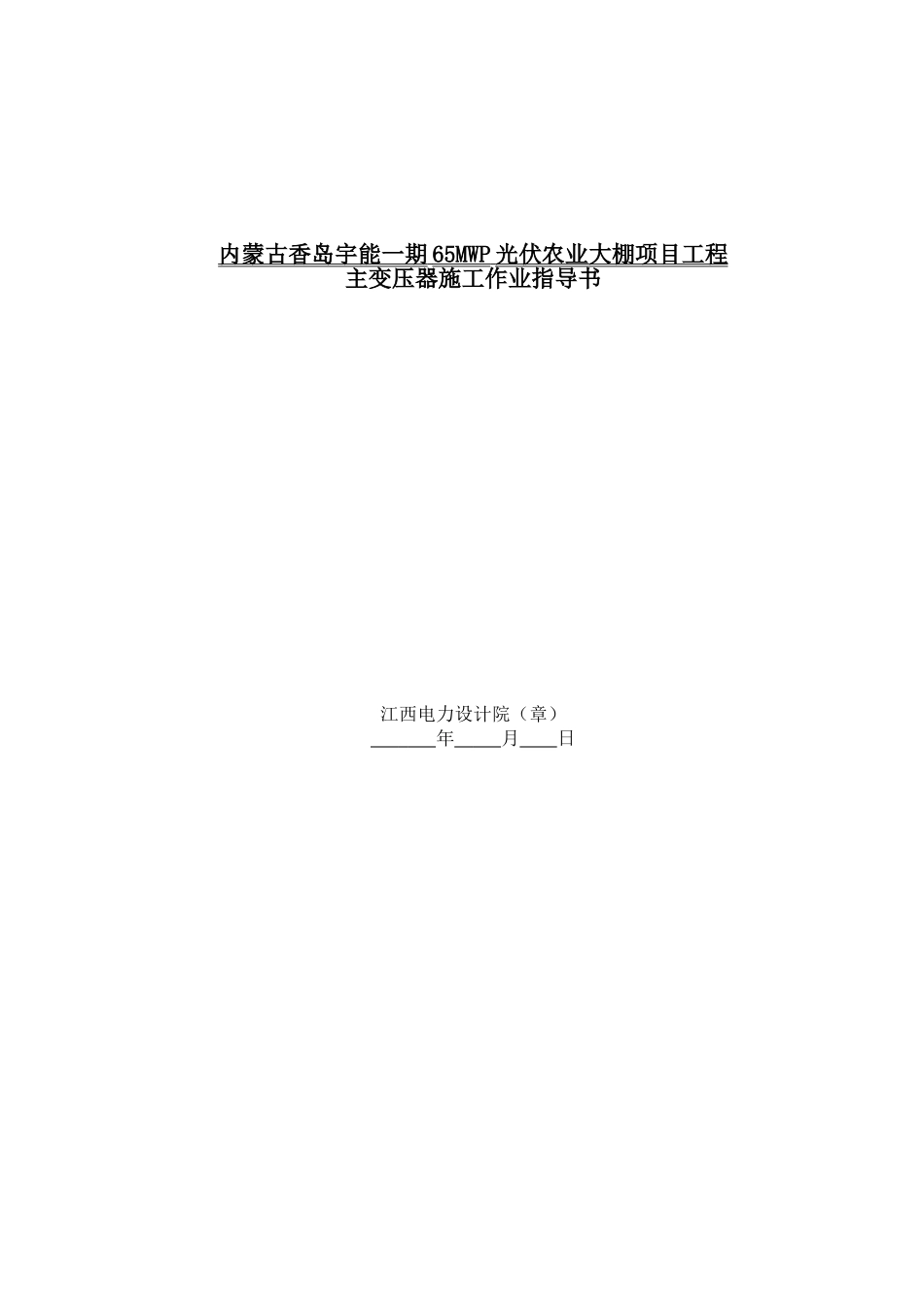

内蒙古香岛宇能一期 65MWP 光伏农业大棚项目工程 主变压器施工作业指导书 江西电力设计院（章） 年 月 日批 准：____________ ________年____月____日审 核：____________ ________年____月____日编 写：____________ ________年____月____日主变压器作业指导书1、编制依据1.1GB50148(变压器接地)1.1 DC/T5161（电气装置安装工程质量检验及评定规程）1.2 施工蓝图1.3 安装使用说明书2、变压器主体的起吊与运输2.1 起吊主体时，必须吊挂所有主体吊拌（详见产品外形图或产品专用安装使用说明书，通常共 4 个或 8 个）。吊绳与垂线夹角不大于 30°，各吊绳长度应相等且受力均匀。主体吊起时要保持平稳不倾斜。2.2 支撑起主体时，所有千斤顶支架（见产品外形图或产品专用安装使用说明书）要同时受力，各千斤顶的升降要同步，速度要均匀。2.3 充氮运输注意事项（短途运输密封良好且不配带补氮装置的不适用本条款）2.4.1 每隔 12 小时检查一次油箱中的氮气压力，油箱内氮气压力值应保持在 20～30kPa。当氮气压力低于 20kPa 时，要进行补加氮气。2.4.2 检查氮气方法：（如图所示）① 打开碟阀（4），松开顶针（5）,压力表（6）即可显示出油箱内部压力；② 视察后拧紧顶针（5），关闭碟阀（4）。（表中仍指示此次的压力）2.4.3 补氮气方法如下： ① 将项（3）充氮管插套在碟阀（2）固定的管接头和减压阀（10）的插头上;② 打开氮气瓶总阀（8），此时压力表（7）指示氮气瓶内的压力；③ 调整减压阀（10）使压力表（9）指示的压力不大于 100kPa；④ 打开碟阀（2）松开顶针（1）即可充氮；2.5.4 压力表（7）指示氮气瓶内的压力，当压力低于 30kPa 时，要更换氮气瓶。3、产品验收与储存3.1 验收与检查 验收与检查由收货单位与运输方共同完成。3.1.1 检查主体在运输车上的位置与冲击记录仪的记录（产品箱盖上装有冲击记录仪）。当主体在运输车上有较大位移或纵向、垂直、横向某个方向冲击记录超过规定时，要拍照并立即通知制造厂家，与运输部门进行交涉。必要时会同有关部门进行产品内部检查，以确定是否造成产品的损伤。3.1.2 产品运到现场后，收货单位应检验各包装箱是否完整，并与运输部门就大件和包装箱数进行验收交接，同时通知制造厂派人到现场进行组部件检查、交接和验收。3.1.3 检查验收内容3.1.3.1 按铭牌和铭牌图纸及有关资料，核对产品与合同是否相符。3.1.3.2 根据出厂文件一览表核对所提供的资...
