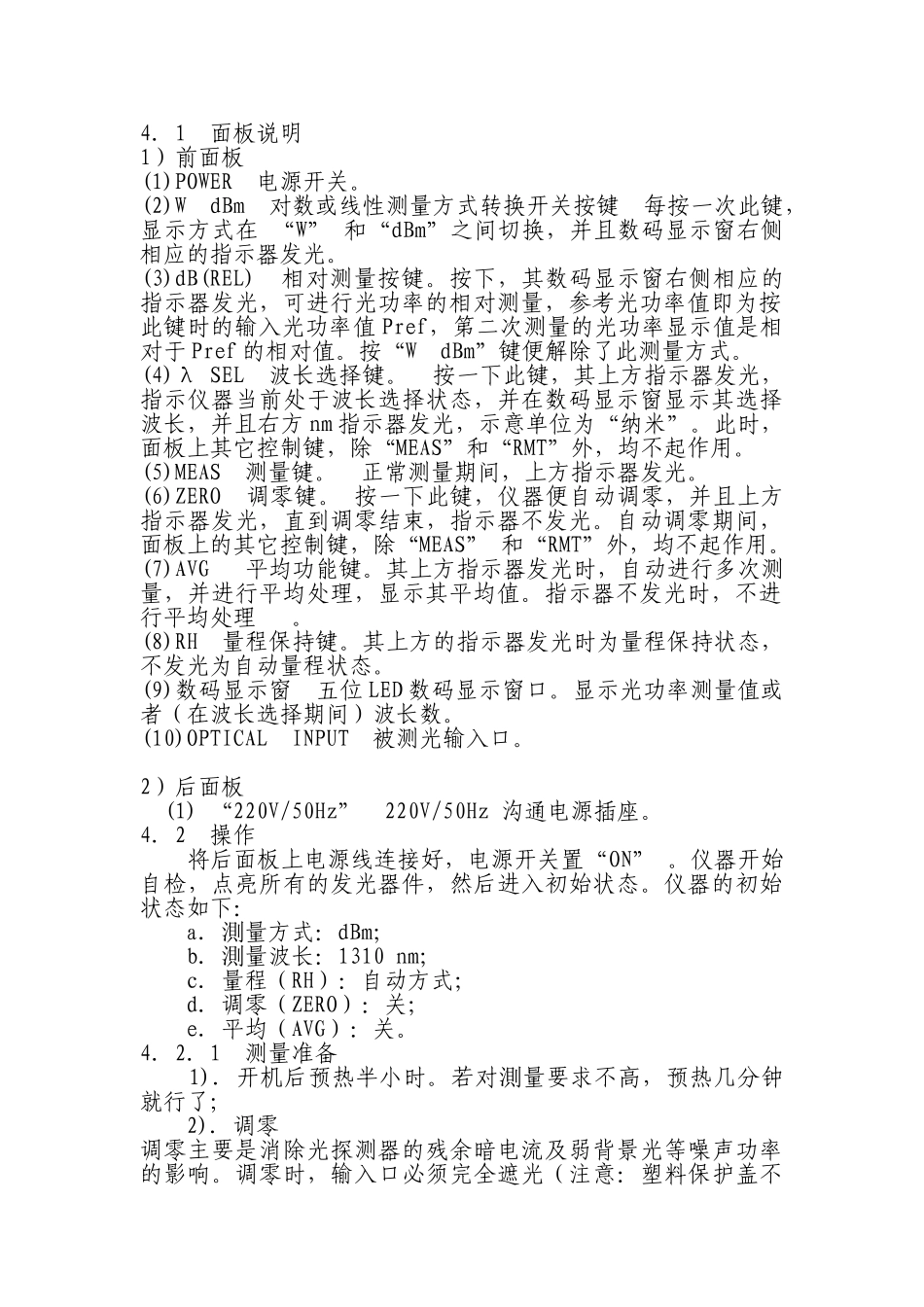

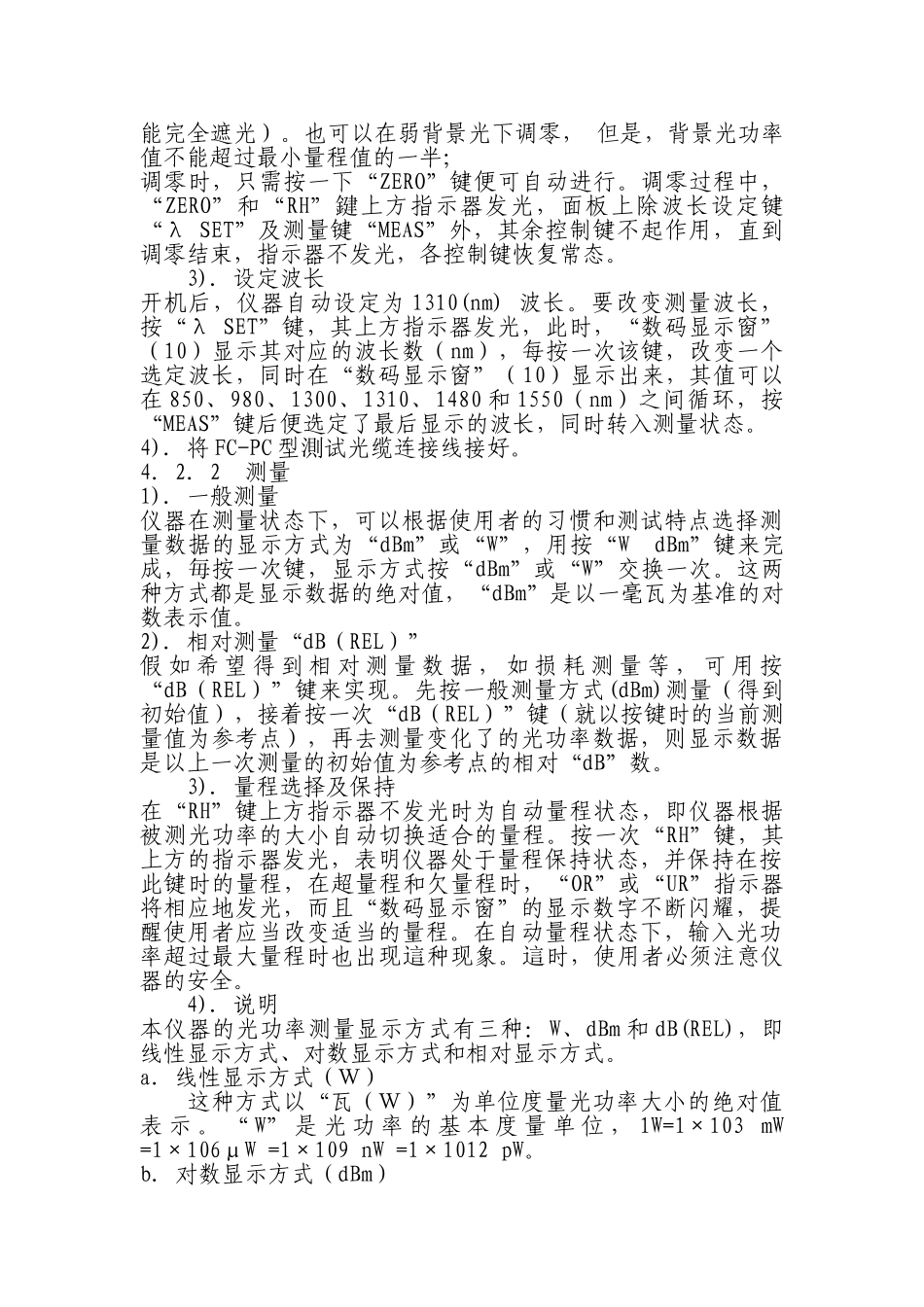

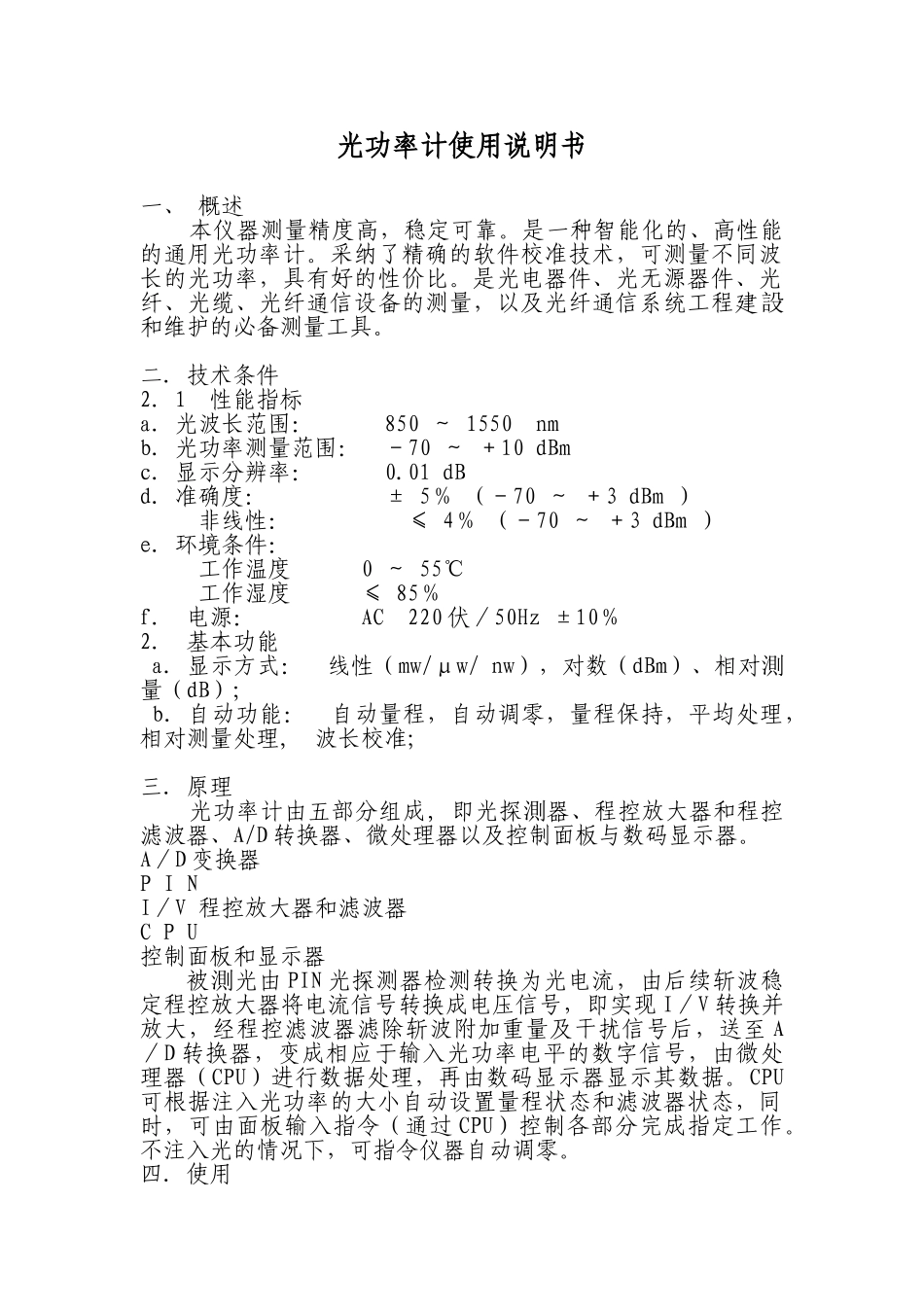

光功率计使用说明书 一、 概述 本仪器测量精度高，稳定可靠。是一种智能化的、高性能的通用光功率计。采纳了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。 二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nm b．光功率测量范围： －70 ～ ＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ± 5％ （－70 ～ ＋3 dBm ） 非线性： ≤ 4％ （－70 ～ ＋3 dBm ）e．环境条件： 工作温度 0 ～ 55℃ 工作湿度 ≤ 85％f． 电源： AC 220 伏／50Hz ±10％ 2． 基本功能 a．显示方式： 线性（mw/μw/ nw），对数（dBm）、相对測量（dB）; b．自动功能： 自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准; 三．原理 光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D 转换器、微处理器以及控制面板与数码显示器。A／D 变换器 P I N I／V 程控放大器和滤波器 C P U 控制面板和显示器被測光由 PIN 光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现 I／V 转换并放大，经程控滤波器滤除斩波附加重量及干扰信号后，送至 A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过 CPU）控制各部分完成指定工作。不注入光的情况下，可指令仪器自动调零。四．使用4．1 面板说明1）前面板(1)POWER 电源开关。(2)W dBm 对数或线性测量方式转换开关按键 每按一次此键，显示方式在 “W” 和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。(3)dB(REL) 相对测量按键。按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值 Pref，第二次测量的光功率显示值是相对于 Pref 的相对值。按“W dBm”键便解除了此测量方式。(4)λ SEL 波长选择键。 按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方 nm 指示器发光，示意单位为“纳米”。此时，面板上其它控制键，除“MEAS”和“RMT”外，均不起作用。(5)MEAS 测量键...
