全国2004年7月高等教育自学考试结构力学试题VIP专享

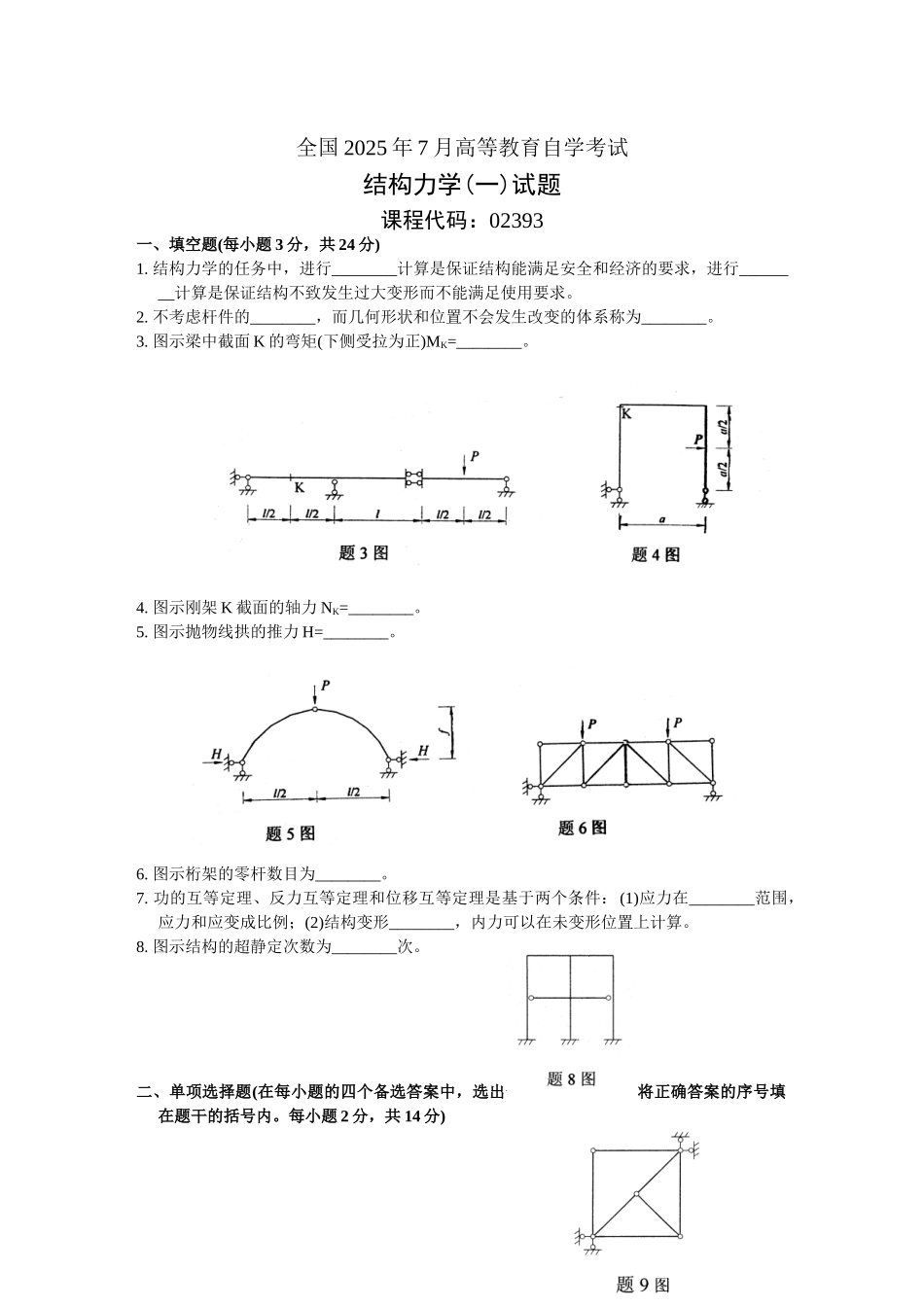

全国 2025 年 7 月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每小题 3 分，共 24 分)1. 结构力学的任务中，进行________计算是保证结构能满足安全和经济的要求，进行________计算是保证结构不致发生过大变形而不能满足使用要求。2. 不考虑杆件的________，而几何形状和位置不会发生改变的体系称为________。3. 图示梁中截面 K 的弯矩(下侧受拉为正)MK=________。4. 图示刚架 K 截面的轴力 NK=________。5. 图示抛物线拱的推力 H=________。6. 图示桁架的零杆数目为________。7. 功的互等定理、反力互等定理和位移互等定理是基于两个条件： (1)应力在________范围，应力和应变成比例；(2)结构变形________，内力可以在未变形位置上计算。8. 图示结构的超静定次数为________次。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题 2 分，共 14 分)9. 图示体系的几何组成为( )。A. 几何不变、无多余约束体系B. 几何不变、有多余约束体系C. 瞬变体系D. 常变体系10. 图示的组合结构中杆 AB 的轴力为( )。A. -PB. PC. PD. -P11. 图示结构中，P=1 在梁上移动，截面 K 的剪力 QK的影响线为( )。12. 用单位荷载法求图示结构中 A、B 两截面的相对水平位移，其虚设单位荷载取( )。13. 图示结构用位移法计算时，其基本未知量数目为( )。A. 角位移=2, 线位移=2B. 角位移=4, 线位移=2C. 角位移=3，线位移=2D. 角位移=2，线位移=114. 图示结构用力矩分配法计算时，结点 A 的约束力矩(不平衡力矩)为( )。(以顺时针转为正)A. qa2/12B. -qa2/8C. qa2/8D. -qa2/1215.图示结构用力矩分配法计算时，结点 A 之杆 AB 的分配系数 μAB为( )。(各杆 EI=常数)A. 3/7B. 1/7C. 1/3D. 1/4三、计算分析题(共 62 分)16. 分析图示体系的几何组成，说明理由并作出结论。(6 分)17. 作图示刚架的弯矩、剪力图。(8 分)18. 求图示桁架中指定杆 1、2 的轴力。(6 分)19. 利用影响线，求图示梁在移动荷载作用下截面 A 的弯矩 MA(下侧受拉为正)的最大正值。(6 分)20. 求图示刚架结点 A 的水平位移，各杆 EI=常数。(8 分)21. 用力法计算图示结构，并作 M 图，各杆 EI=常数。(12 分)22. 用位移法计算图示结构，并作 M 图，各杆 EI=常数。(10 分)23. 利用对称性对图示对称结构作出简化的半边结构计算简图，并确定最合适的计算方法。(不作计算)。(6 分)
