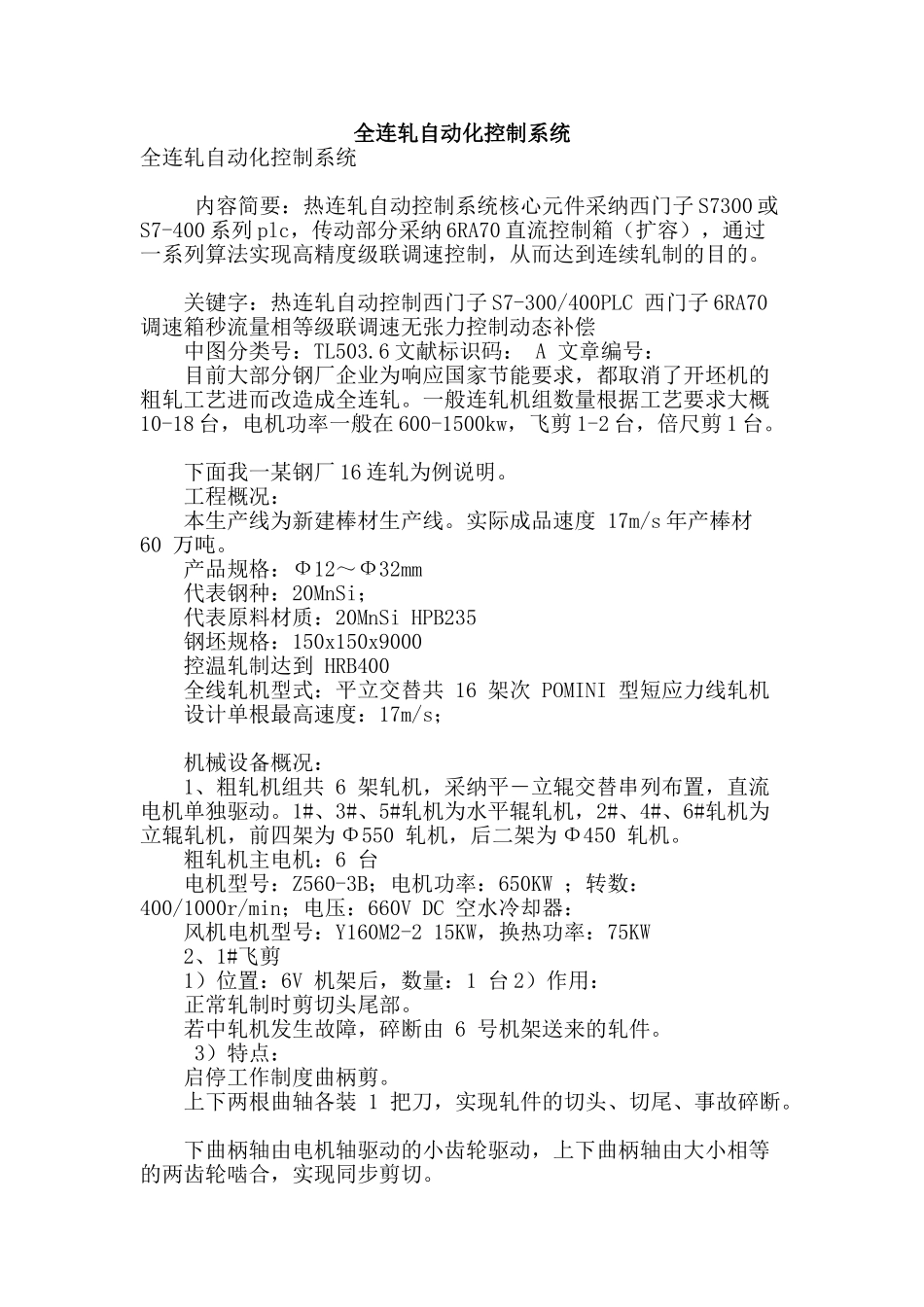

全连轧自动化控制系统

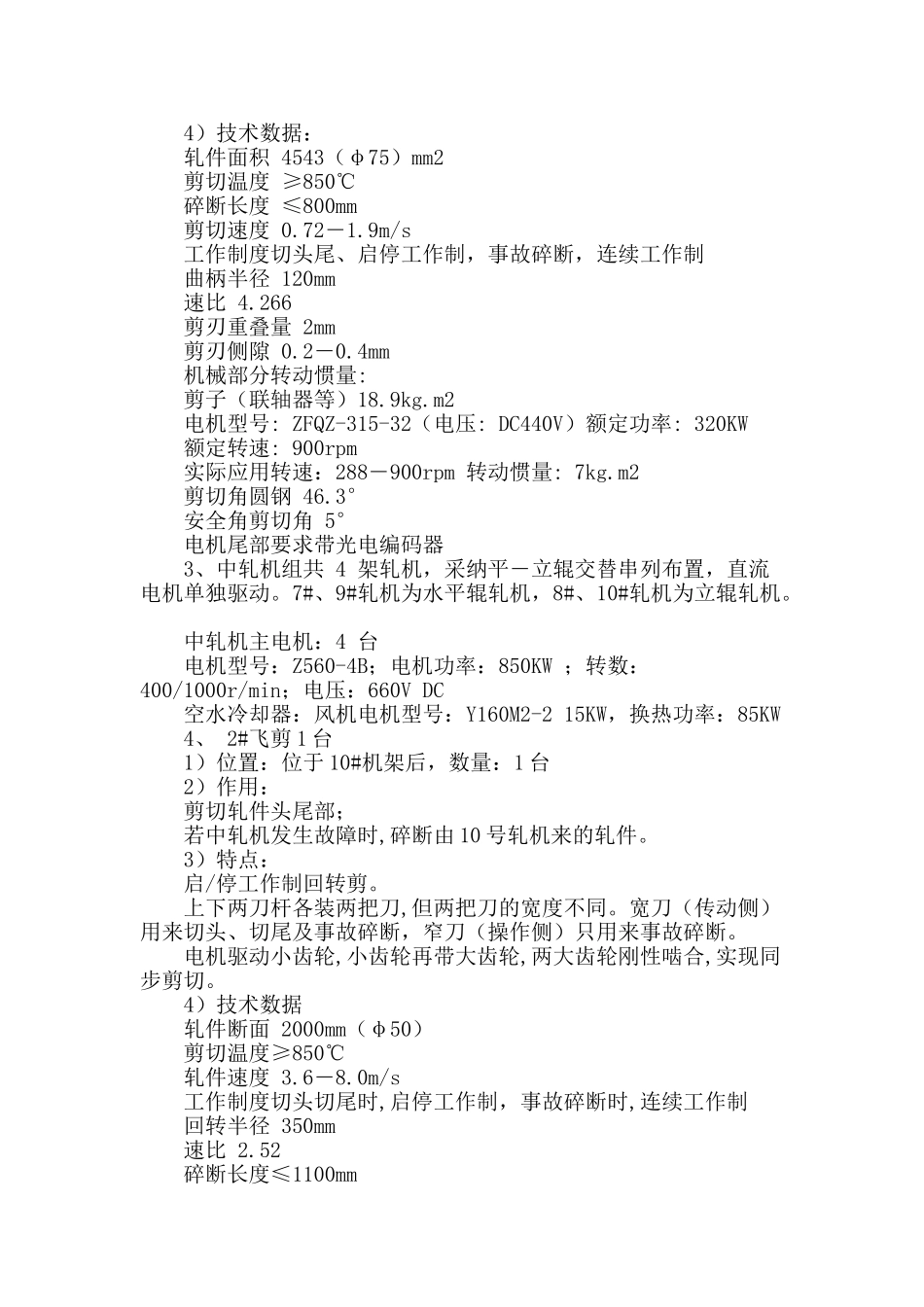

全连轧自动化控制系统全连轧自动化控制系统 内容简要：热连轧自动控制系统核心元件采纳西门子 S7300 或S7-400 系列 plc，传动部分采纳 6RA70 直流控制箱（扩容），通过一系列算法实现高精度级联调速控制，从而达到连续轧制的目的。 关键字：热连轧自动控制西门子 S7-300/400PLC 西门子 6RA70调速箱秒流量相等级联调速无张力控制动态补偿 中图分类号：TL503.6 文献标识码： A 文章编号： 目前大部分钢厂企业为响应国家节能要求，都取消了开坯机的粗轧工艺进而改造成全连轧。一般连轧机组数量根据工艺要求大概10-18 台，电机功率一般在 600-1500kw，飞剪 1-2 台，倍尺剪 1 台。 下面我一某钢厂 16 连轧为例说明。 工程概况： 本生产线为新建棒材生产线。实际成品速度 17m/s 年产棒材 60 万吨。 产品规格：Ф12～Ф32mm 代表钢种：20MnSi； 代表原料材质：20MnSi HPB235 钢坯规格：150x150x9000 控温轧制达到 HRB400 全线轧机型式：平立交替共 16 架次 POMINI 型短应力线轧机 设计单根最高速度：17m/s； 机械设备概况： 1、粗轧机组共 6 架轧机，采纳平―立辊交替串列布置，直流电机单独驱动。1#、3#、5#轧机为水平辊轧机，2#、4#、6#轧机为立辊轧机，前四架为 Φ550 轧机，后二架为 Φ450 轧机。 粗轧机主电机：6 台 电机型号：Z560-3B；电机功率：650KW ；转数：400/1000r/min；电压：660V DC 空水冷却器： 风机电机型号：Y160M2-2 15KW，换热功率：75KW 2、1#飞剪 1）位置：6V 机架后，数量：1 台 2）作用： 正常轧制时剪切头尾部。 若中轧机发生故障，碎断由 6 号机架送来的轧件。 3）特点： 启停工作制度曲柄剪。 上下两根曲轴各装 1 把刀，实现轧件的切头、切尾、事故碎断。 下曲柄轴由电机轴驱动的小齿轮驱动，上下曲柄轴由大小相等的两齿轮啮合，实现同步剪切。 4）技术数据： 轧件面积 4543（φ75）mm2 剪切温度 ≥850℃ 碎断长度 ≤800mm 剪切速度 0.72―1.9m/s 工作制度切头尾、启停工作制，事故碎断，连续工作制 曲柄半径 120mm 速比 4.266 剪刃重叠量 2mm 剪刃侧隙 0.2―0.4mm 机械部分转动惯量: 剪子（联轴器等）18.9kg.m2 电机型号: ZFQZ-315-32（电压: DC440V）额定功率: 320KW 额定转速: 900rpm 实际应用转速：288―900rpm 转动惯量: 7kg.m2 剪切角圆钢 46.3° 安全角剪切角 5° 电机尾部要求带光电编码器 3、中轧...
