全钢结构的超高层建筑施工技术介绍

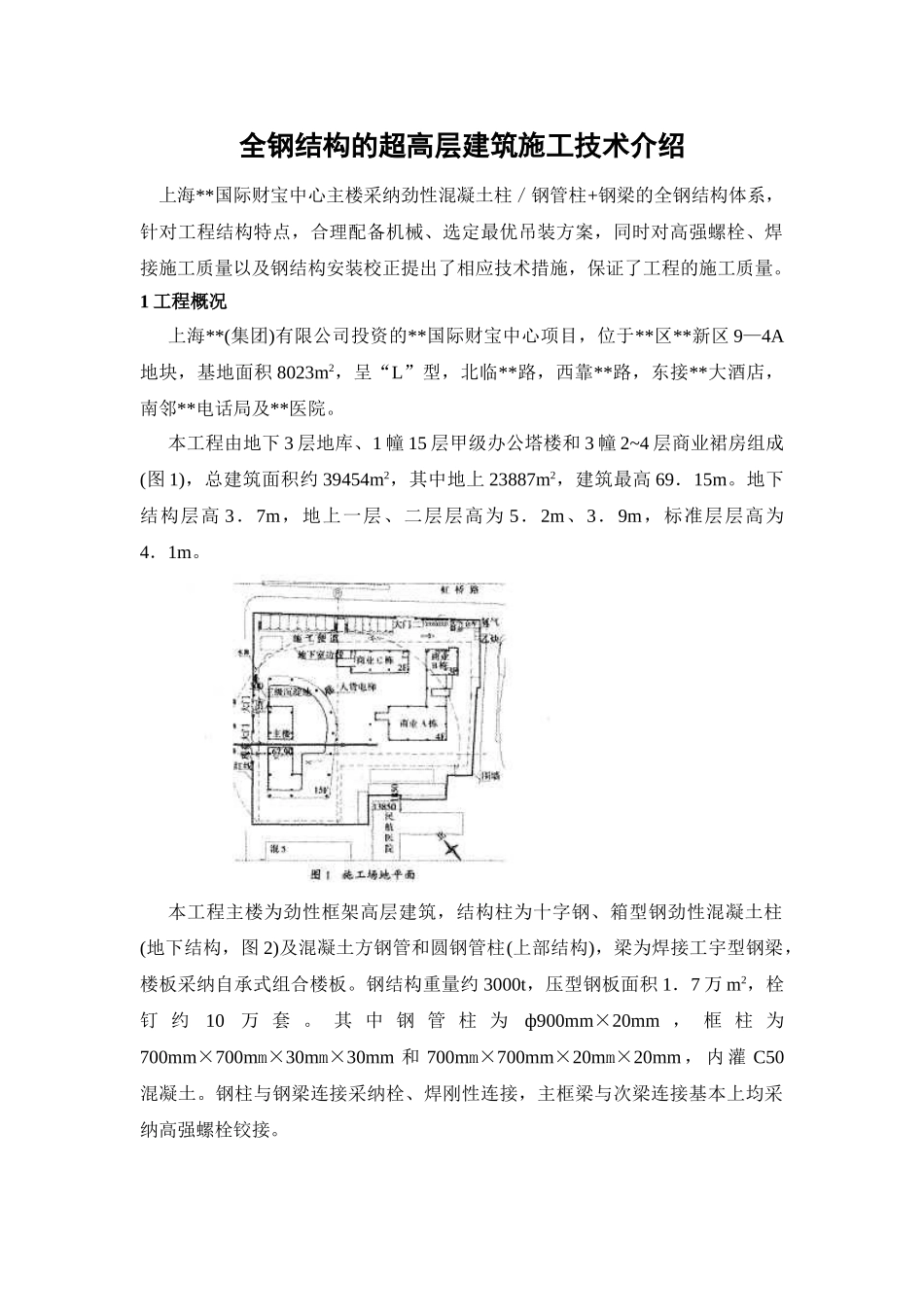

全钢结构的超高层建筑施工技术介绍上海**国际财宝中心主楼采纳劲性混凝土柱／钢管柱+钢梁的全钢结构体系，针对工程结构特点，合理配备机械、选定最优吊装方案，同时对高强螺栓、焊接施工质量以及钢结构安装校正提出了相应技术措施，保证了工程的施工质量。1 工程概况上海**(集团)有限公司投资的**国际财宝中心项目，位于**区**新区 9—4A地块，基地面积 8023m2，呈“L”型，北临**路，西靠**路，东接**大酒店，南邻**电话局及**医院。本工程由地下 3 层地库、1 幢 15 层甲级办公塔楼和 3 幢 2~4 层商业裙房组成(图 1)，总建筑面积约 39454m2，其中地上 23887m2，建筑最高 69．15m。地下结构层高 3．7m，地上一层、二层层高为 5．2m、3．9m，标准层层高为4．1m。本工程主楼为劲性框架高层建筑，结构柱为十字钢、箱型钢劲性混凝土柱(地下结构，图 2)及混凝土方钢管和圆钢管柱(上部结构)，梁为焊接工宇型钢梁，楼板采纳自承式组合楼板。钢结构重量约 3000t，压型钢板面积 1．7 万 m2，栓钉 约10万 套 。 其 中 钢 管 柱 为ф900mm×20mm ， 框 柱 为700mm×700mm×30mm×30mm 和 700mm×700mm×20mm×20mm ， 内 灌 C50混凝土。钢柱与钢梁连接采纳栓、焊刚性连接，主框梁与次梁连接基本上均采纳高强螺栓铰接。2 工程特点及方案选择2．1 工程特点本工程为劲性框架结构，有大量的劲性钢柱、钢梁、压型钢板，且柱、梁尺寸较大：同时工期较紧，所以，合理进行塔吊选型、选定最优钢结构吊装方案是工程顺利实施的关键。本工程采纳劲性钢混凝土柱／钢管柱+钢梁+压型钢板结构形式，劲性柱和钢管柱作为塔楼的主要竖向承力构件，其装配精度要求非常高，施工中需对钢柱进行校对和调正，同时柱与柱之间、柱梁之间的连接质量也非常重要。因此，钢构件吊装、施工质量保证措施、安装精度控制调正等，是本工程钢结构施工必须要注意的重要内容。2.2 施工设想2.2.1 机械选择综合分析劲性钢构件的分段长度、平面位置、单件重量、吊装距离、塔吊参数等因素，从合理性及经济性考虑，选择配备一台 QTZ315 塔吊。塔吊高度92m，首次扶墙高 37m，臂长 52．5m，最大起重量 16t。QTZ315 塔吊的不同工作幅度不同起重量及钢柱、梁构件重，基本能满足钢构件 2～3 层一吊，个别较重构件或离塔吊较远处为一层一吊。2．2．2 施工顺序(1)施工流程：钢结构进场→钢柱安装→钢梁安装→形成一个稳定体系→铜结构复测→高强螺栓置换...
