公寓楼洗墙灯电气安装施工方案VIP专享

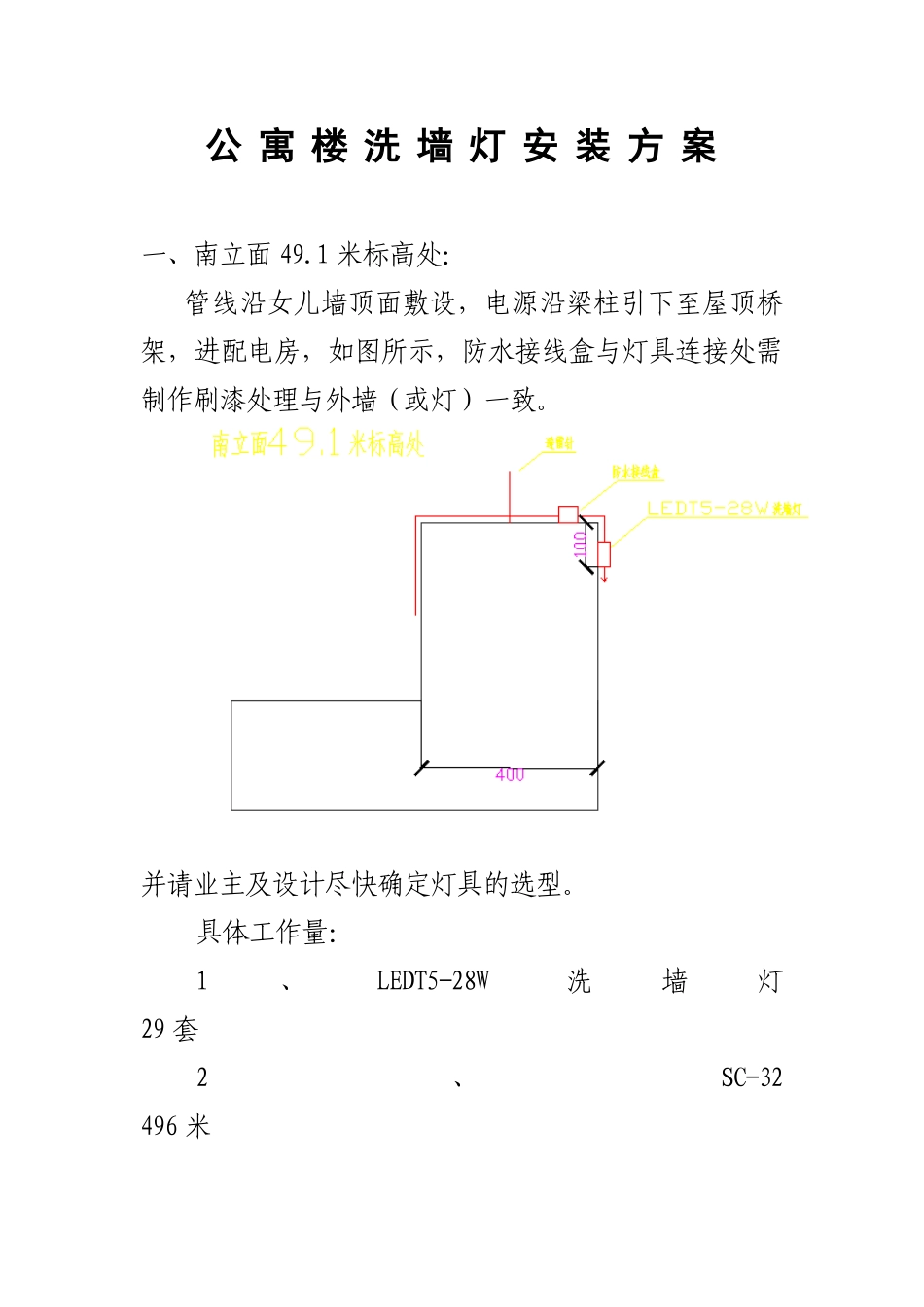

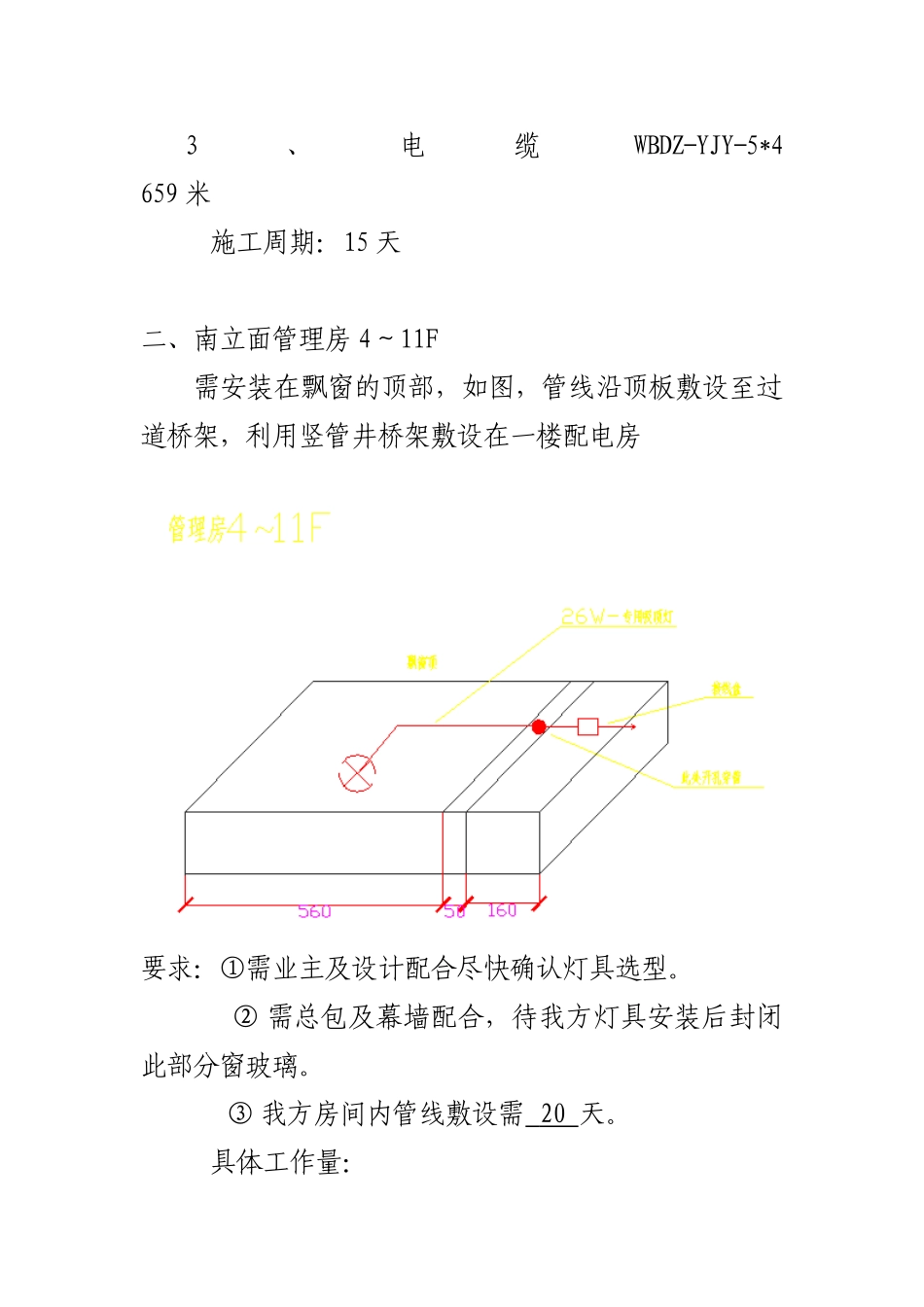

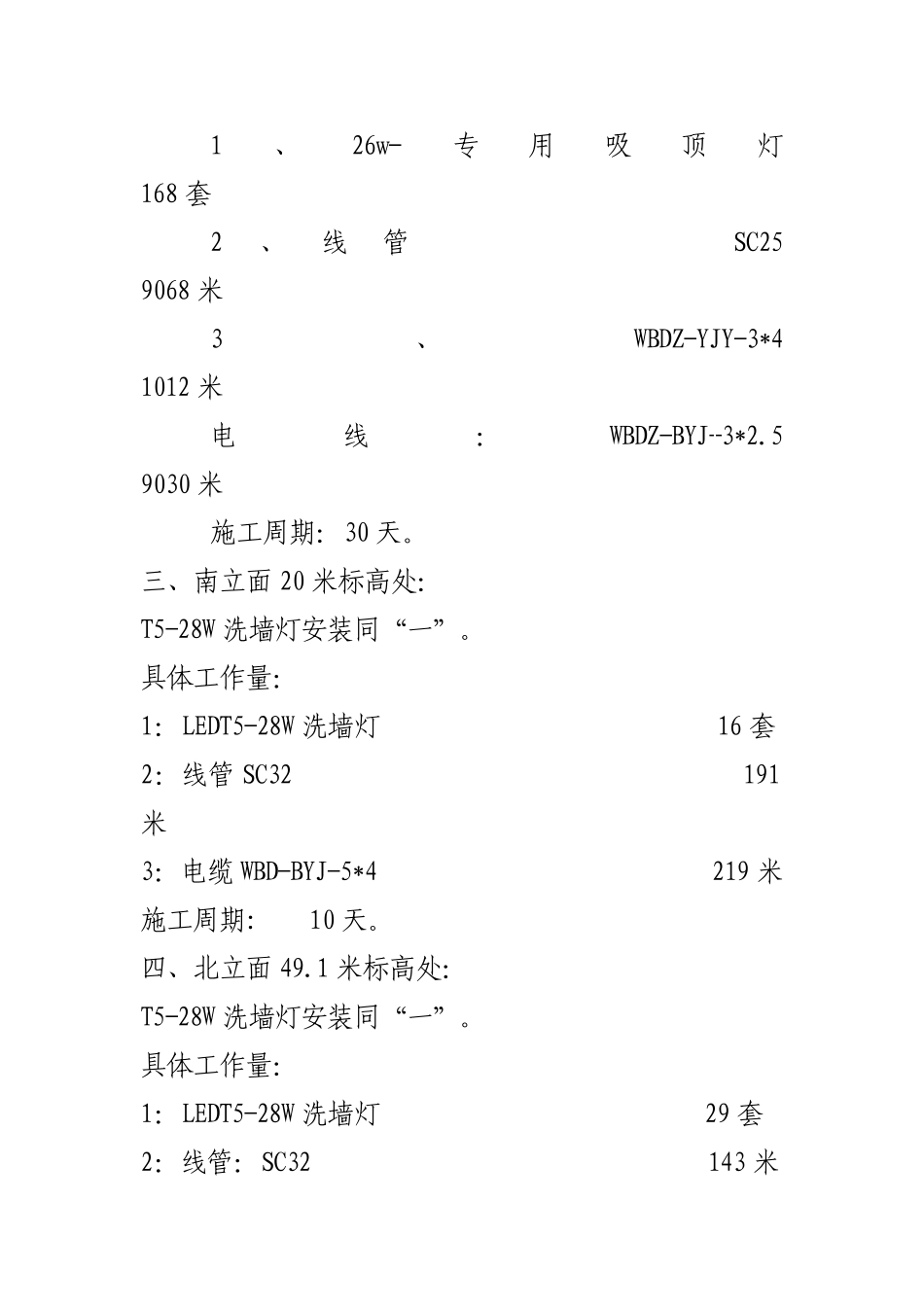

公 寓 楼 洗 墙 灯 安 装 方 案一、南立面 49.1 米标高处：管线沿女儿墙顶面敷设，电源沿梁柱引下至屋顶桥架，进配电房，如图所示，防水接线盒与灯具连接处需制作刷漆处理与外墙（或灯）一致。并请业主及设计尽快确定灯具的选型。具体工作量：1、LEDT5-28W洗墙灯 29 套2、SC-32 496 米3、电缆WBDZ-YJY-5*4 659 米施工周期：15 天二、南立面管理房 4～11F 需安装在飘窗的顶部，如图，管线沿顶板敷设至过道桥架，利用竖管井桥架敷设在一楼配电房要求：①需业主及设计配合尽快确认灯具选型。 ② 需总包及幕墙配合，待我方灯具安装后封闭此部分窗玻璃。 ③ 我方房间内管线敷设需 20 天。具体工作量：1、26w-专用吸顶灯 168 套2、线管 SC25 9068 米3 、 WBDZ-YJY-3*4 1012 米电线：WBDZ-BYJ-3*2.5 9030 米施工周期：30 天。三、南立面 20 米标高处： T5-28W 洗墙灯安装同“一”。具体工作量：1：LEDT5-28W 洗墙灯 16 套2：线管 SC32 191米3：电缆 WBD-BYJ-5*4 219 米施工周期: 10 天。四、北立面 49.1 米标高处：T5-28W 洗墙灯安装同“一”。具体工作量：1：LEDT5-28W 洗墙灯 29 套2：线管：SC32 143 米3：电缆 WDBZ-YJY-5*4 168 米施工周期： 18 天五、北立面 36.2 米处：防水接线盒与灯具连接处需制作刷漆与灯具（或墙面）一致。具体工作量：1：LED 大功率 27W-洗墙灯 15 套2：、线管 SC32 128米3:电缆 WDB-YJY-5*4 292米 施工周期：22 天 六、北立面 6～9F 窗台、2～5F 窗台，大功率 LED 洗墙灯如图所示：管线沿吊顶敷设，至走道桥架，进配电房，防水接线盒与灯具连接处需制作刷漆处理与外墙（或灯）一致。要求：①需业主及设计配合尽快确认灯具的选型。 ② 需总包及幕墙配合待我方灯具安装后封闭此部分窗台及百叶。 ③ 总包此部分的脚手架需待我方施工完毕后拆除。具体工作量：1、LED 大功率洗墙灯 18W/m 160 套，9W/0.5m 160 套2、线管 SC25 2576米3、电缆：WBDZ-YJY-3*4 7778 米电线：WDBZ-BYJ-2.5 5465 米 施工周期：35 天 七 、 南 立 面 13.2 米 处 及 6 米 处 LED 线 性 洗 墙 灯如图，线性洗墙灯藏于铝槽内。要求：①需业主及设计尽快确定灯具型号及规格。 ② 需总包及幕墙配合粉刷结束后，待我方灯具安装后，方能拆除。具体工作量：1.LED 线性洗墙灯-12W/米 78套2: 、铝线槽 100*75 45 米 50*50mm 218...
