六层住宅楼-框架填充墙结构详细计算书

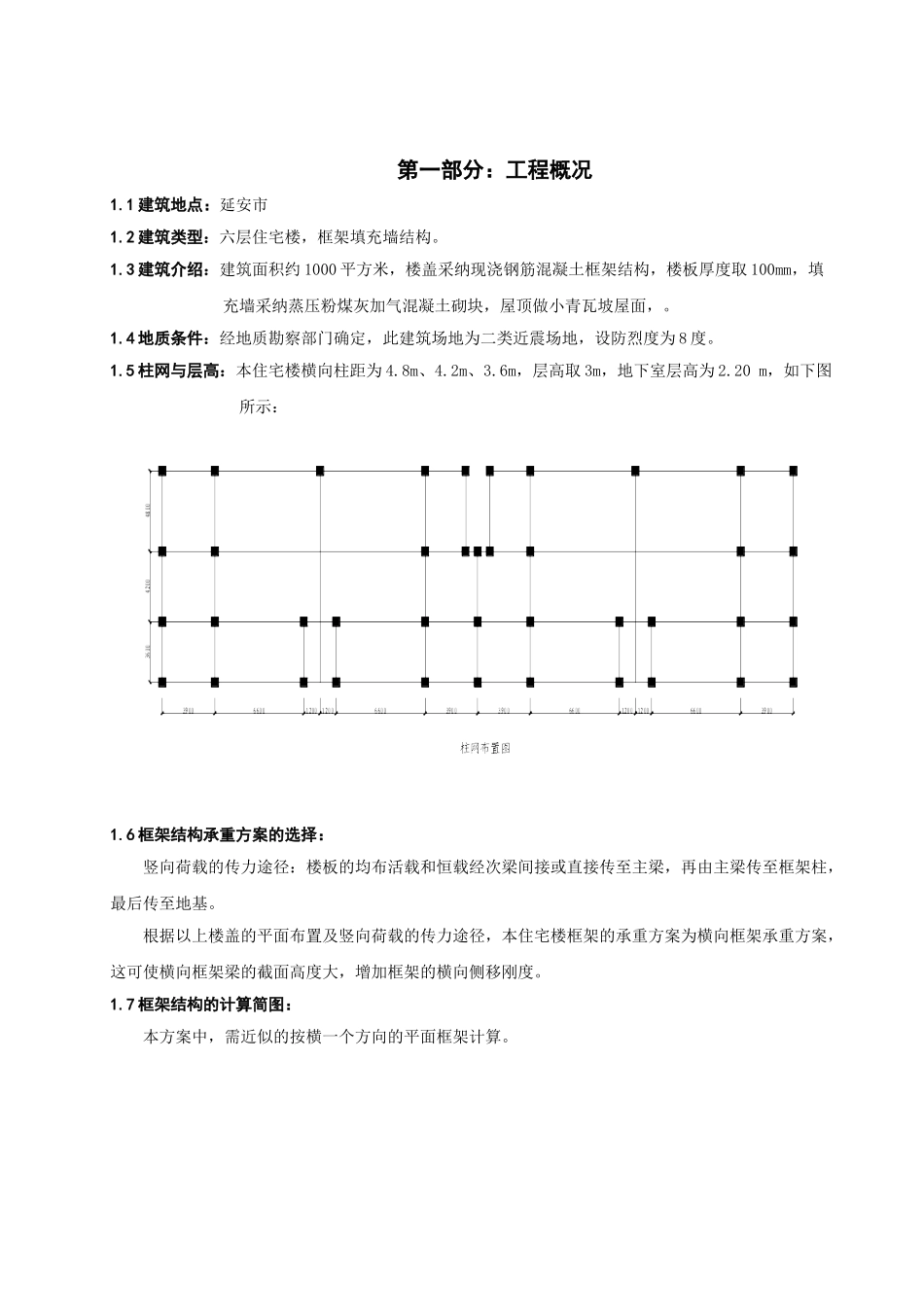

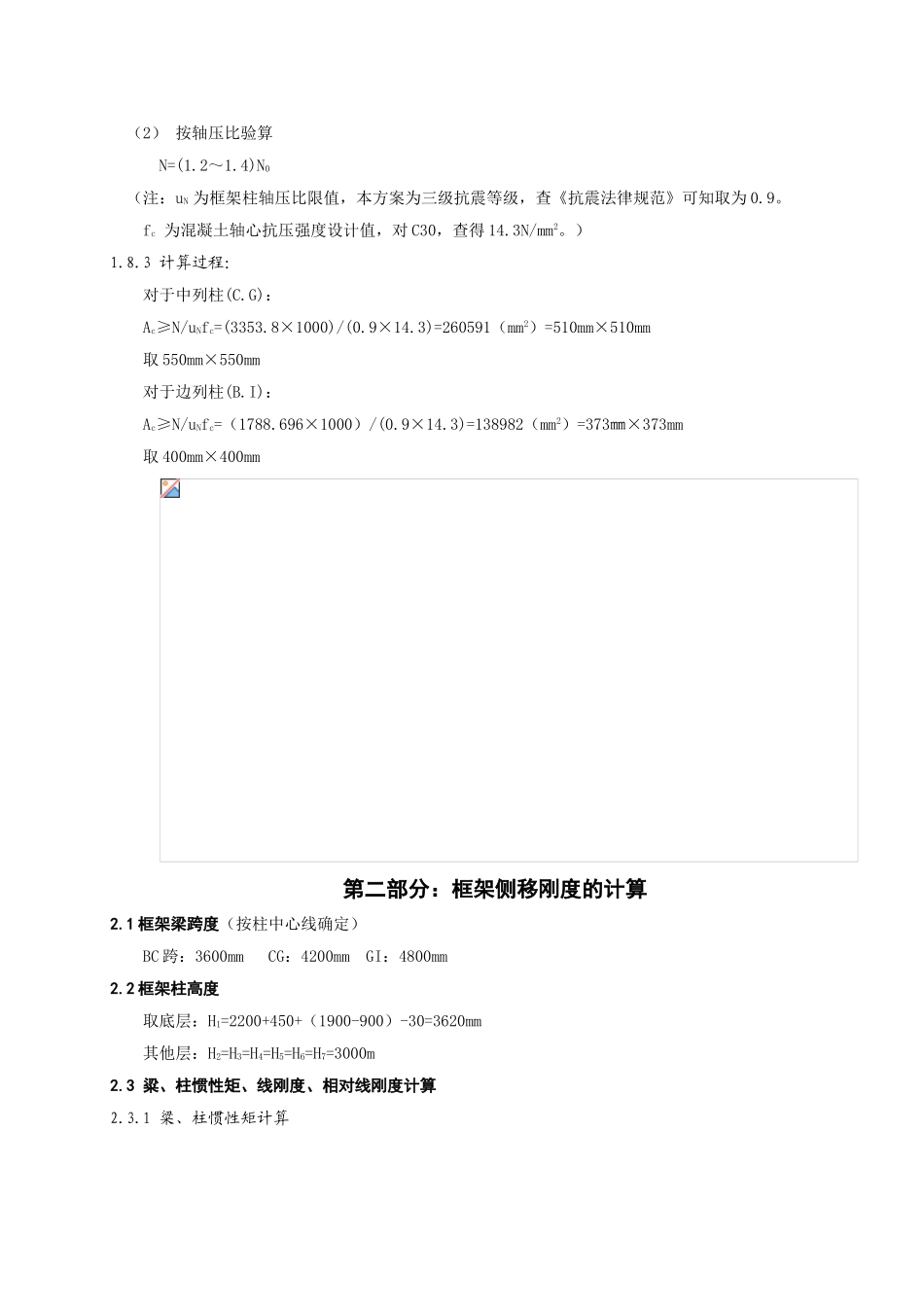

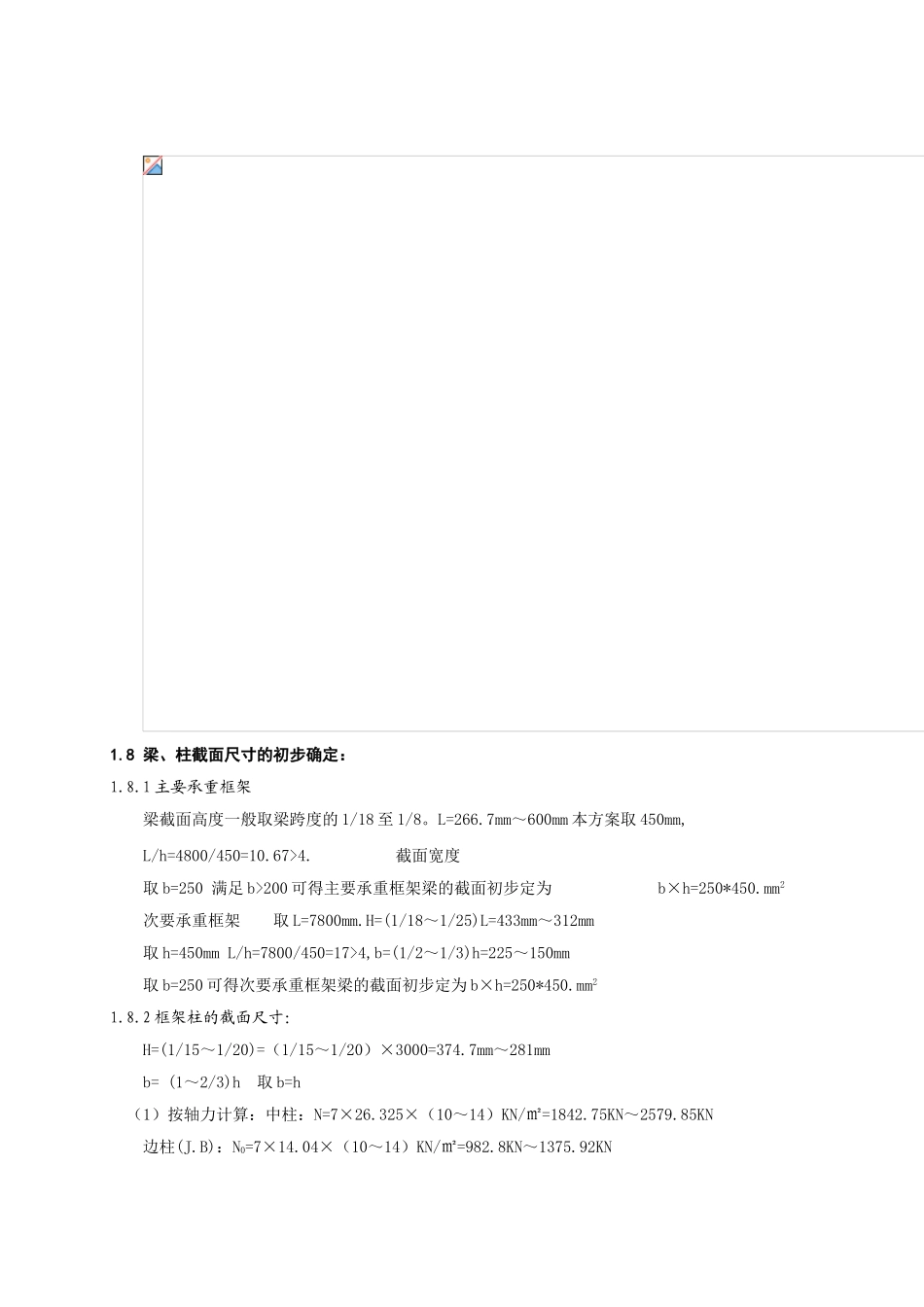

第一部分：工程概况1.1 建筑地点：延安市 1.2 建筑类型：六层住宅楼，框架填充墙结构。1.3 建筑介绍：建筑面积约 1000 平方米，楼盖采纳现浇钢筋混凝土框架结构，楼板厚度取 100mm，填充墙采纳蒸压粉煤灰加气混凝土砌块，屋顶做小青瓦坡屋面，。1.4 地质条件：经地质勘察部门确定，此建筑场地为二类近震场地，设防烈度为 8 度。1.5 柱网与层高：本住宅楼横向柱距为 4.8m、4.2m、3.6m，层高取 3m，地下室层高为 2.20 m，如下图所示： 1.6 框架结构承重方案的选择：竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本住宅楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。1.7 框架结构的计算简图：本方案中，需近似的按横一个方向的平面框架计算。1.8 梁、柱截面尺寸的初步确定：1.8.1 主要承重框架梁截面高度一般取梁跨度的 1/18 至 1/8。L=266.7mm～600mm 本方案取 450mm, L/h=4800/450=10.67>4. 截面宽度 取 b=250 满足 b>200 可得主要承重框架梁的截面初步定为 b×h=250*450.mm2次要承重框架 取 L=7800mm.H=(1/18～1/25)L=433mm～312mm取 h=450mm L/h=7800/450=17>4,b=(1/2～1/3)h=225～150mm取 b=250 可得次要承重框架梁的截面初步定为 b×h=250*450.mm21.8.2 框架柱的截面尺寸：H=(1/15～1/20)=（1/15～1/20）×3000=374.7mm～281mmb= (1～2/3)h 取 b=h（1）按轴力计算：中柱：N=7×26.325×（10～14）KN/㎡=1842.75KN～2579.85KN 边柱(J.B)：N0=7×14.04×（10～14）KN/㎡=982.8KN～1375.92KN（2） 按轴压比验算N=(1.2～1.4)N0（注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震法律规范》可知取为 0.9。 fc 为混凝土轴心抗压强度设计值，对 C30，查得 14.3N/mm2。）1.8.3 计算过程：对于中列柱(C.G)：Ac≥N/uNfc=(3353.8×1000)/(0.9×14.3)=260591（mm2）=510mm×510mm取 550mm×550mm对于边列柱(B.I)：Ac≥N/uNfc=（1788.696×1000）/(0.9×14.3)=138982（mm2）=373㎜×373mm取 400mm×400mm第二部分：框架侧移刚度的计算2.1 框架梁跨度（按柱中心线确定）BC 跨：3600mm CG：4200mm GI：4800mm2.2 框架柱高度取底层：H1=2200+450+（1900-900）-30=3620mm其他层：H2=H3=H4=H5=H6=H7=3000m2.3 粱、柱惯性矩、线刚...
