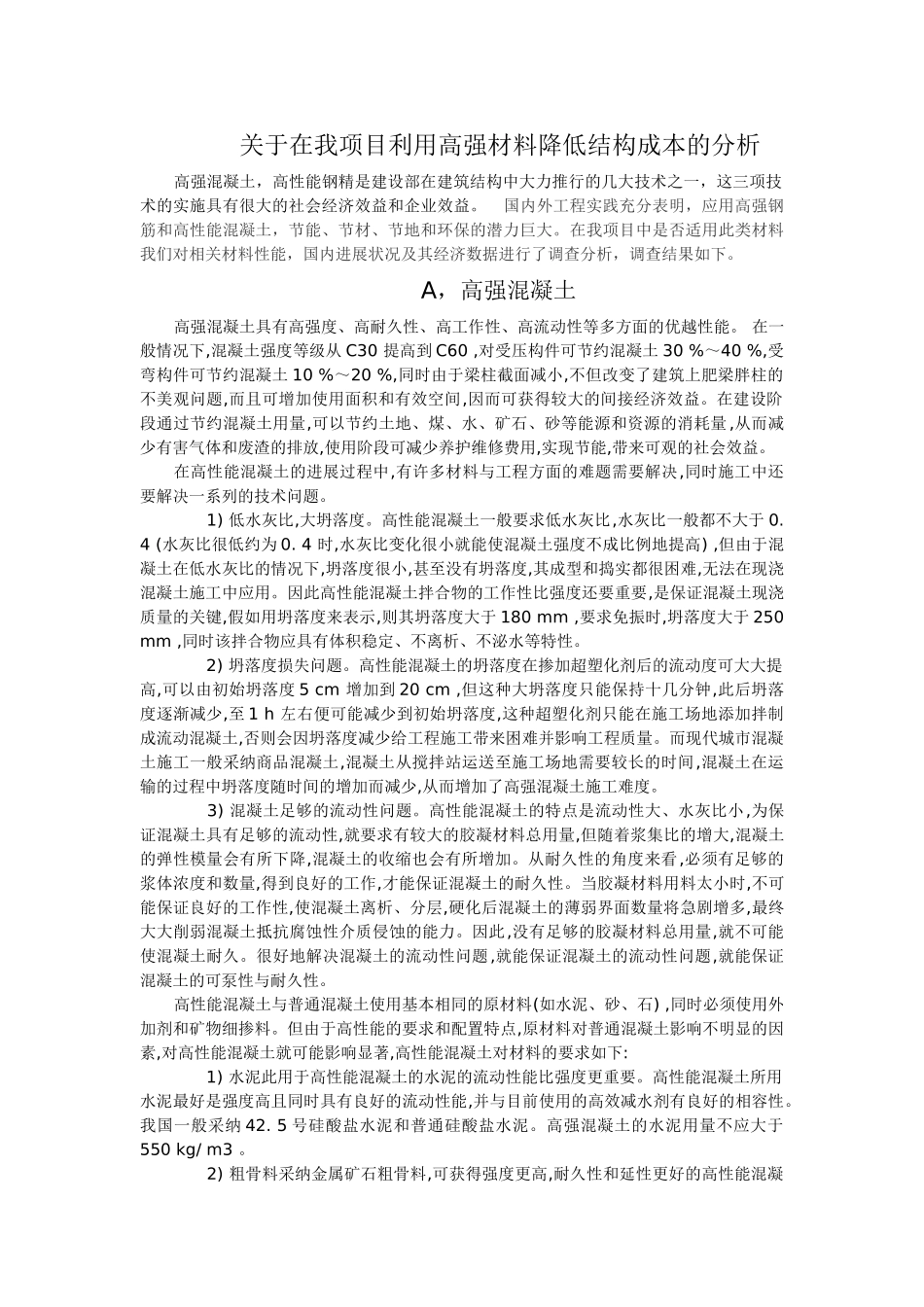

关于在我项目利用高强材料降低结构成本的分析高强混凝土，高性能钢精是建设部在建筑结构中大力推行的几大技术之一，这三项技术的实施具有很大的社会经济效益和企业效益。 国内外工程实践充分表明，应用高强钢筋和高性能混凝土，节能、节材、节地和环保的潜力巨大。在我项目中是否适用此类材料我们对相关材料性能，国内进展状况及其经济数据进行了调查分析，调查结果如下。A，高强混凝土高强混凝土具有高强度、高耐久性、高工作性、高流动性等多方面的优越性能。 在一般情况下,混凝土强度等级从 C30 提高到 C60 ,对受压构件可节约混凝土 30 %～40 %,受弯构件可节约混凝土 10 %～20 %,同时由于梁柱截面减小,不但改变了建筑上肥梁胖柱的不美观问题,而且可增加使用面积和有效空间,因而可获得较大的间接经济效益。在建设阶段通过节约混凝土用量,可以节约土地、煤、水、矿石、砂等能源和资源的消耗量 ,从而减少有害气体和废渣的排放,使用阶段可减少养护维修费用,实现节能,带来可观的社会效益。在高性能混凝土的进展过程中,有许多材料与工程方面的难题需要解决,同时施工中还要解决一系列的技术问题。 1) 低水灰比,大坍落度。高性能混凝土一般要求低水灰比,水灰比一般都不大于 0. 4 (水灰比很低约为 0. 4 时,水灰比变化很小就能使混凝土强度不成比例地提高) ,但由于混凝土在低水灰比的情况下,坍落度很小,甚至没有坍落度,其成型和捣实都很困难,无法在现浇混凝土施工中应用。因此高性能混凝土拌合物的工作性比强度还要重要,是保证混凝土现浇质量的关键,假如用坍落度来表示,则其坍落度大于 180 mm ,要求免振时,坍落度大于 250 mm ,同时该拌合物应具有体积稳定、不离析、不泌水等特性。 2) 坍落度损失问题。高性能混凝土的坍落度在掺加超塑化剂后的流动度可大大提高,可以由初始坍落度 5 cm 增加到 20 cm ,但这种大坍落度只能保持十几分钟,此后坍落度逐渐减少,至 1 h 左右便可能减少到初始坍落度,这种超塑化剂只能在施工场地添加拌制成流动混凝土,否则会因坍落度减少给工程施工带来困难并影响工程质量。而现代城市混凝土施工一般采纳商品混凝土,混凝土从搅拌站运送至施工场地需要较长的时间,混凝土在运输的过程中坍落度随时间的增加而减少,从而增加了高强混凝土施工难度。 3) 混凝土足够的流动性问题。高性能混凝土的特点是流动性大、水灰比小,为保证混凝土具有足够的流动性,就要求有较大的胶凝材料总用量,但随着浆集...
