关岭自治县关索街道办第四小学建设项目边坡VIP专享

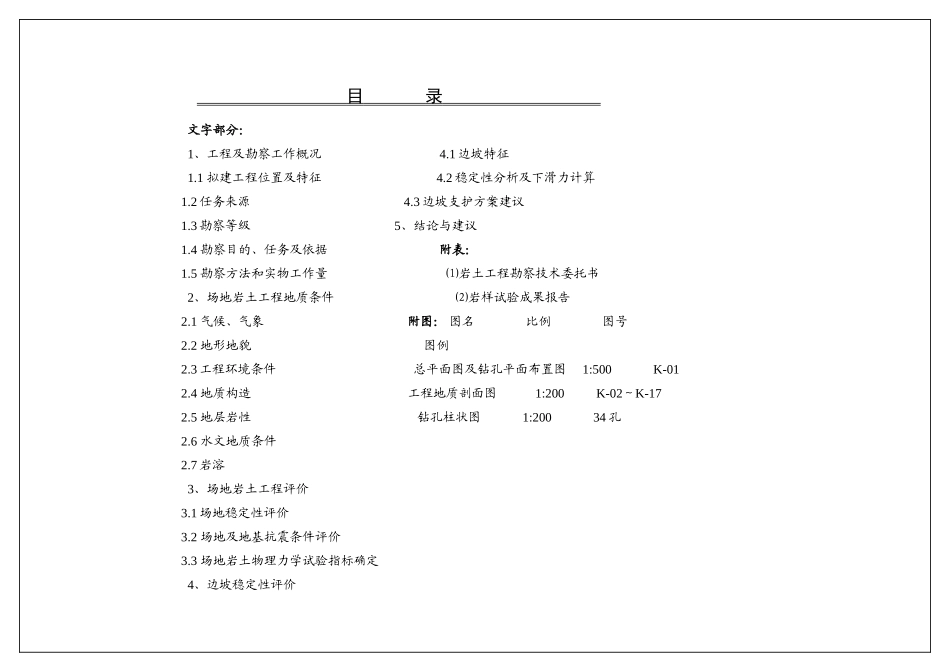

目 录 文字部分： 1、工程及勘察工作概况 4.1 边坡特征1.1 拟建工程位置及特征 4.2 稳定性分析及下滑力计算 1.2 任务来源 4.3 边坡支护方案建议1.3 勘察等级 5、结论与建议 1.4 勘察目的、任务及依据 附表： 1.5 勘察方法和实物工作量 ⑴岩土工程勘察技术委托书2、场地岩土工程地质条件 ⑵岩样试验成果报告2.1 气候、气象 附图： 图名 比例 图号2.2 地形地貌 图例2.3 工程环境条件 总平面图及钻孔平面布置图 1:500 K-012.4 地质构造 工程地质剖面图 1:200 K-02～K-172.5 地层岩性 钻孔柱状图 1:200 34 孔2.6 水文地质条件2.7 岩溶 3、场地岩土工程评价 3.1 场地稳定性评价 3.2 场地及地基抗震条件评价 3.3 场地岩土物理力学试验指标确定4、边坡稳定性评价 1．工程及勘察工作概况1.1 拟建工程位置及特征⑴ 拟建建筑位置及特征拟建关岭自治县关索街道办第四小学建设项目位于关岭自治县关索镇，西侧毗邻岭南中学，南邻西坡地廉租房，距离关索大道较近，场区交通便利，具体位置及相邻关系详见《总平面图及钻孔平面布置图》。⑵ 边坡特征根据图纸以及现场实际情况，由于原始地面低于±0.00 设计标高，故需要回填，回填后形成高 0.7～7.8m 的土质边坡，边坡位置详见《总平面图及钻孔平面布置图》。A~B 段边坡：边坡长约 45m，由于受到拟建道路以及已建廉租房的影响，边坡无放坡条件，回填后至设计标高后，边坡高度 0.7~4.8m，边坡倾向 77°，边坡为永久性边坡，坡顶拟建道路，坡脚距离廉租房较近，边坡破坏后果严重，边坡安全等级为二级。B~C 段边坡：边坡长 90m，由于受到坡顶拟建篮球场以及坡脚已建廉租房的影响，边坡无放坡条件，回填后至设计标高后，边坡高度 7.6~7.8m，边坡倾向 166°，边坡为永久性边坡，坡顶有重要构筑物，边坡距离廉租房较近，边坡破坏后果严重，边坡安全等级为二级。C~D 段边坡：边坡长 17m，由于受到坡顶拟建篮球场以及坡脚已建廉租房的影响，边坡无放坡条件，回填后至设计标高后，边坡高度 7.6m 左右，边坡倾向 236°,坡顶有重要构筑物，边坡破坏后果严重，边坡安全等级为二级。D~E 段边坡：边坡长 55m，由于受到坡顶拟建足球场以及坡脚临近建筑物—廉租房的影响，边坡无放坡条件，回填后至设计标高后，边坡高度 7.6~7.8m，边坡倾向 148°，边坡为永久性边坡，坡顶有重要构筑物，边坡距离廉租房较近，边坡破坏后果严重，边坡安全等级为二级。根据...
