兴业大厦冷热源设计说明书

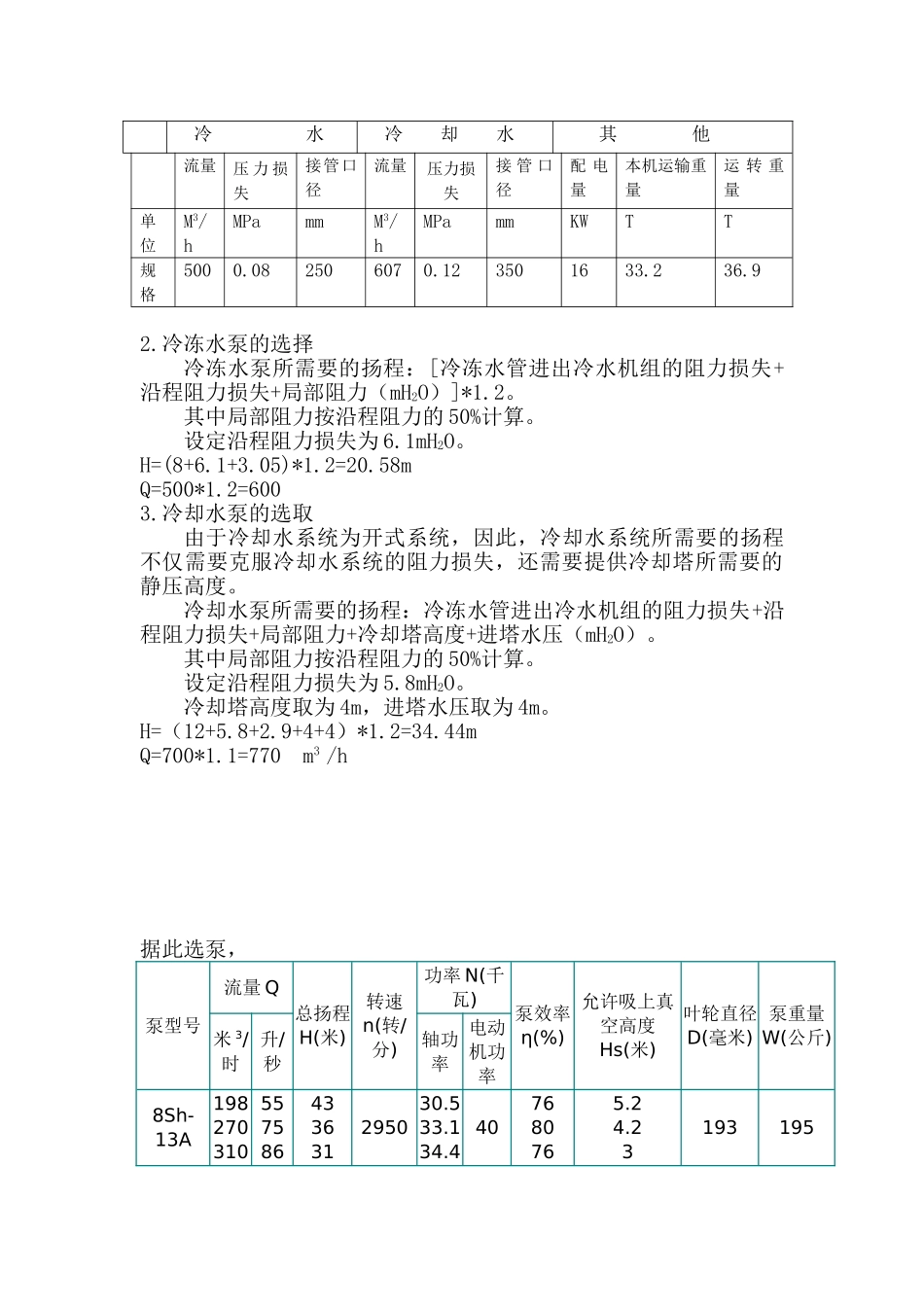

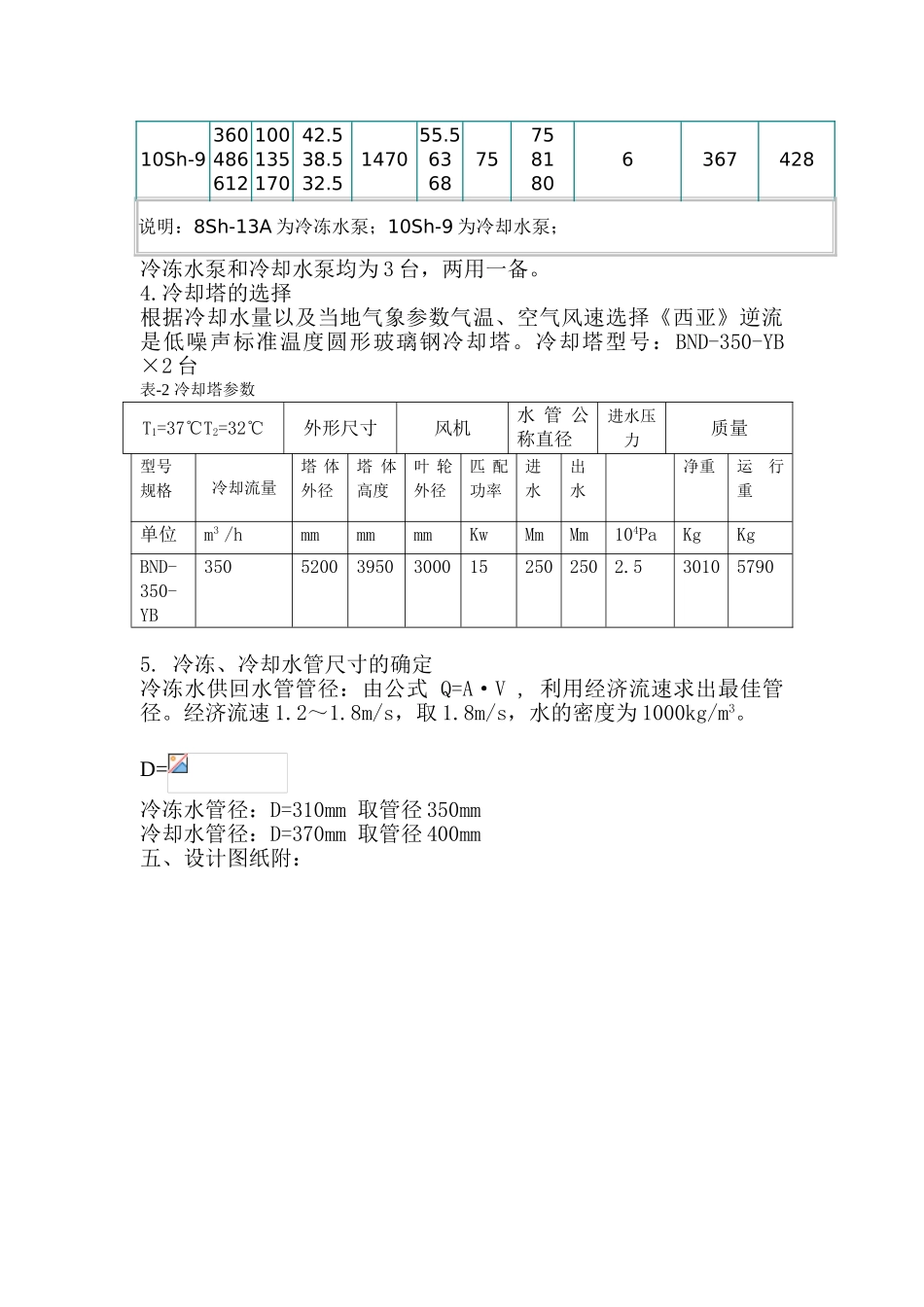

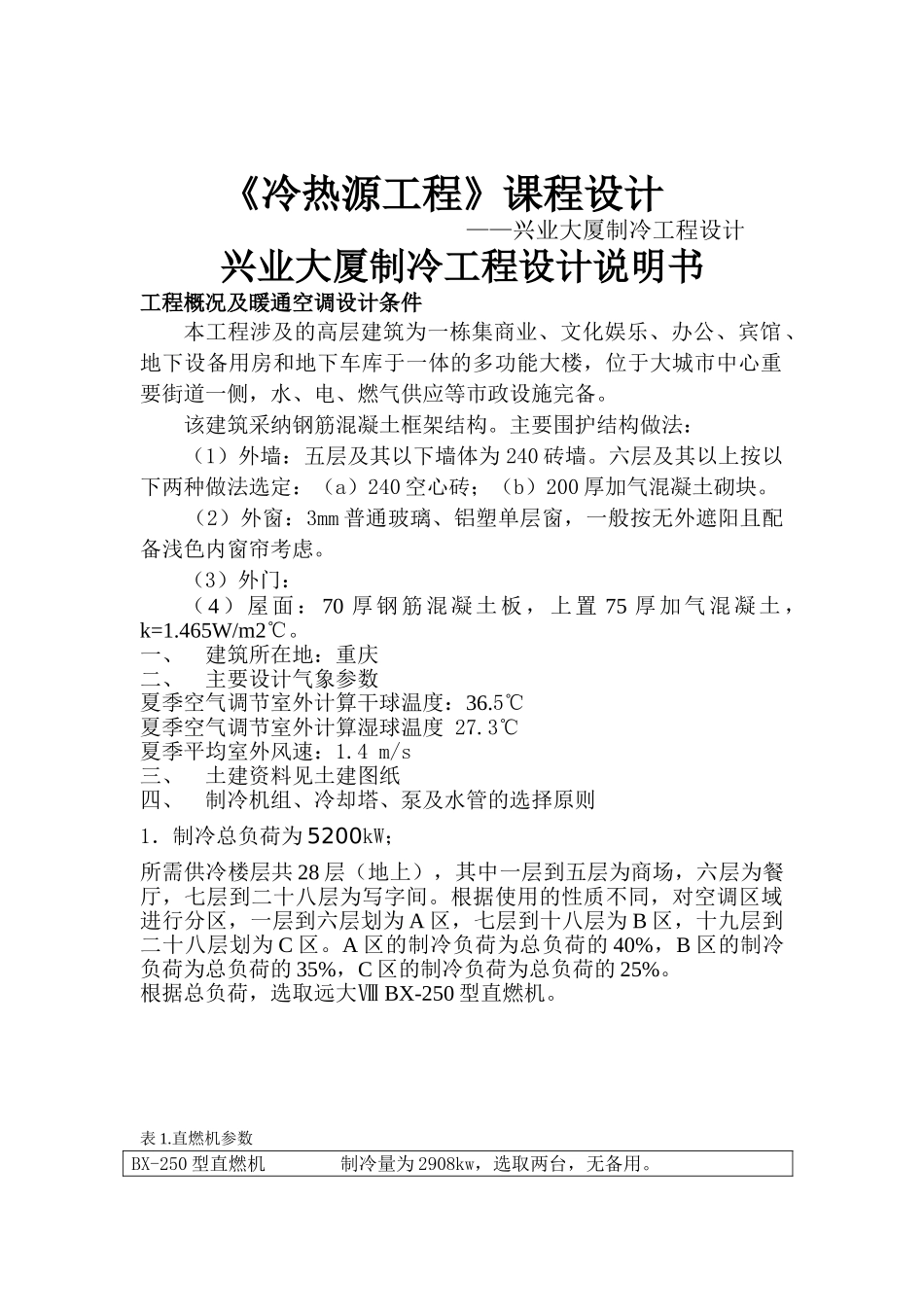

《冷热源工程》课程设计——兴业大厦制冷工程设计兴业大厦制冷工程设计说明书工程概况及暖通空调设计条件本工程涉及的高层建筑为一栋集商业、文化娱乐、办公、宾馆、地下设备用房和地下车库于一体的多功能大楼，位于大城市中心重要街道一侧，水、电、燃气供应等市政设施完备。该建筑采纳钢筋混凝土框架结构。主要围护结构做法：（1）外墙：五层及其以下墙体为 240 砖墙。六层及其以上按以下两种做法选定：（a）240 空心砖；（b）200 厚加气混凝土砌块。 （2）外窗：3mm 普通玻璃、铝塑单层窗，一般按无外遮阳且配备浅色内窗帘考虑。 （3）外门：（4）屋面： 70 厚钢筋混凝土板，上置 75 厚加气混凝土 ，k=1.465W/m2℃。一、建筑所在地：重庆二、主要设计气象参数夏季空气调节室外计算干球温度：36.5℃ 夏季空气调节室外计算湿球温度 27.3℃夏季平均室外风速：1.4 m/s三、土建资料见土建图纸四、制冷机组、冷却塔、泵及水管的选择原则1．制冷总负荷为 5200kW；所需供冷楼层共 28 层（地上），其中一层到五层为商场，六层为餐厅，七层到二十八层为写字间。根据使用的性质不同，对空调区域进行分区，一层到六层划为 A 区，七层到十八层为 B 区，十九层到二十八层划为 C 区。A 区的制冷负荷为总负荷的 40%，B 区的制冷负荷为总负荷的 35%，C 区的制冷负荷为总负荷的 25%。根据总负荷，选取远大Ⅷ BX-250 型直燃机。表 1.直燃机参数BX-250 型直燃机 制冷量为 2908kw，选取两台，无备用。冷 水冷 却 水其 他流量压 力 损失接管口径流量压力损失接 管 口 径配 电量本机运输重 量运 转 重 量单位M3/hMPammM3/hMPammKWTT规格5000.082506070.123501633.236.92.冷冻水泵的选择冷冻水泵所需要的扬程：[冷冻水管进出冷水机组的阻力损失+沿程阻力损失+局部阻力（mH2O）]*1.2。其中局部阻力按沿程阻力的 50%计算。设定沿程阻力损失为 6.1mH2O。H=(8+6.1+3.05)*1.2=20.58mQ=500*1.2=6003.冷却水泵的选取由于冷却水系统为开式系统，因此，冷却水系统所需要的扬程不仅需要克服冷却水系统的阻力损失，还需要提供冷却塔所需要的静压高度。冷却水泵所需要的扬程：冷冻水管进出冷水机组的阻力损失+沿程阻力损失+局部阻力+冷却塔高度+进塔水压（mH2O）。其中局部阻力按沿程阻力的 50%计算。设定沿程阻力损失为 5.8mH2O。冷却塔高度取为 4m，进塔水压取为 4m。H=（12+5.8+2.9+4+4）*1.2=34.44mQ=700*1.1=770 m3 ...
