冗余plc系统在高压换流阀水冷控制系统中的应用

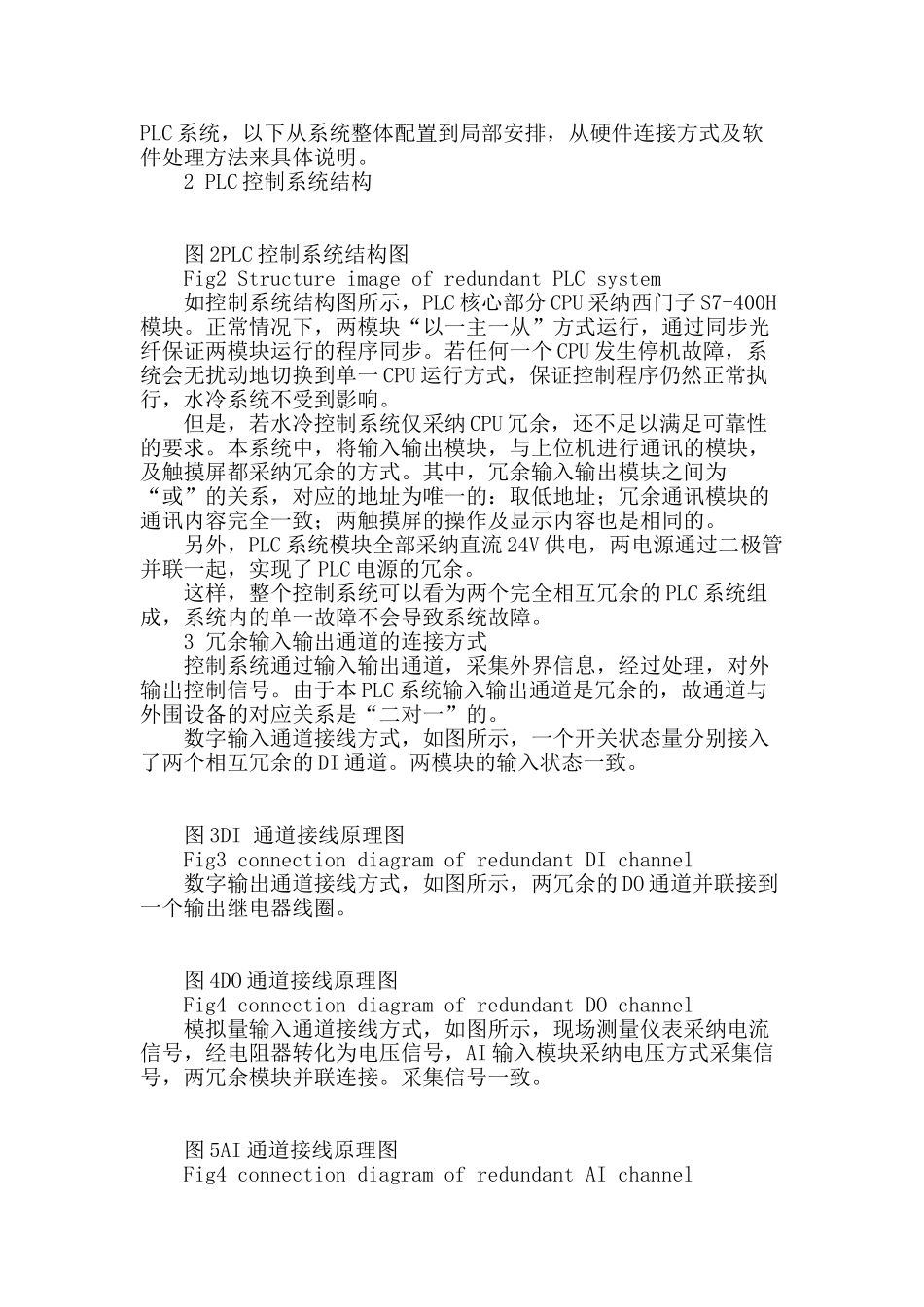

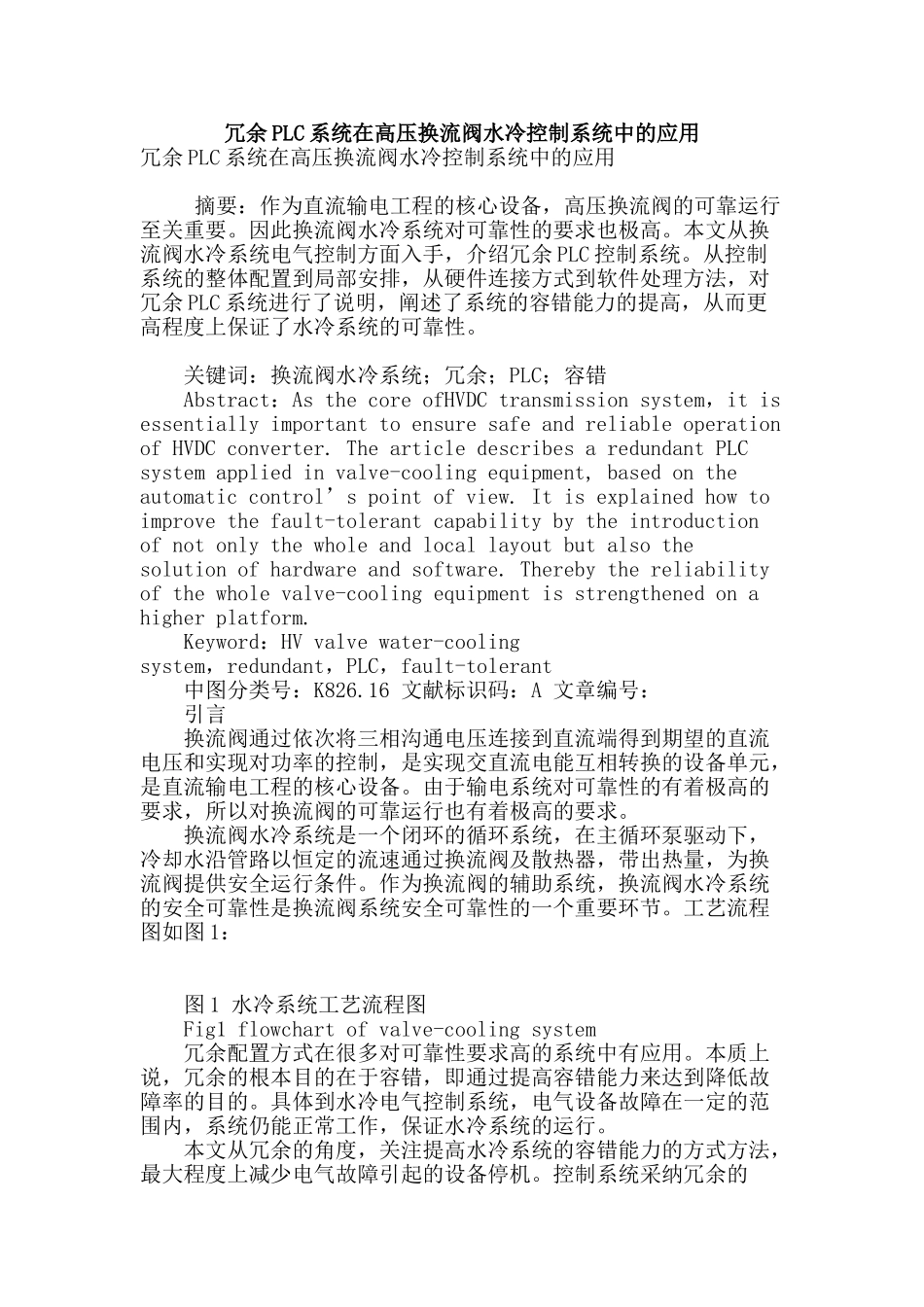

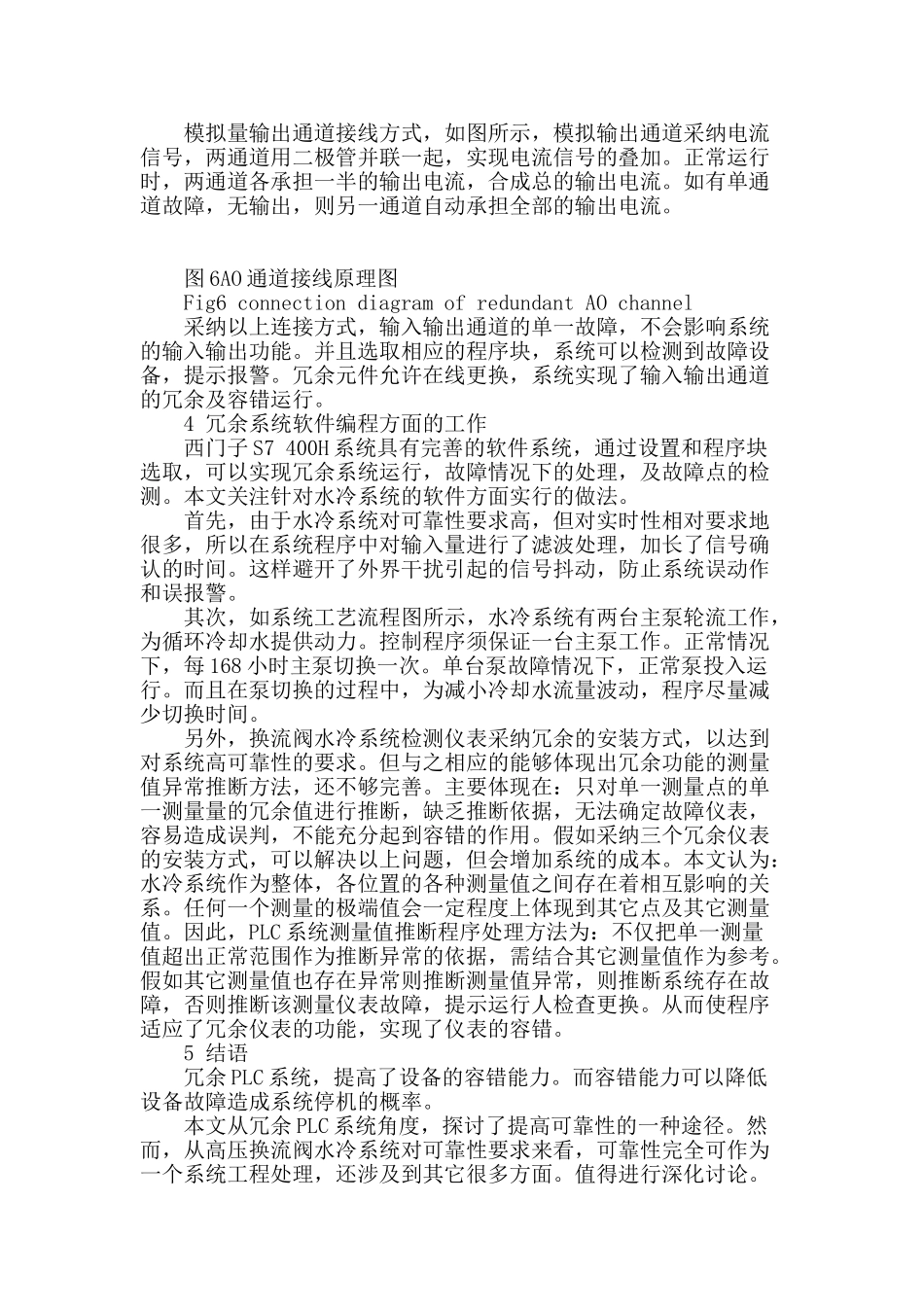

冗余 PLC 系统在高压换流阀水冷控制系统中的应用冗余 PLC 系统在高压换流阀水冷控制系统中的应用 摘要：作为直流输电工程的核心设备，高压换流阀的可靠运行至关重要。因此换流阀水冷系统对可靠性的要求也极高。本文从换流阀水冷系统电气控制方面入手，介绍冗余 PLC 控制系统。从控制系统的整体配置到局部安排，从硬件连接方式到软件处理方法，对冗余 PLC 系统进行了说明，阐述了系统的容错能力的提高，从而更高程度上保证了水冷系统的可靠性。 关键词：换流阀水冷系统；冗余；PLC；容错 Abstract：As the core ofHVDC transmission system，it is essentially important to ensure safe and reliable operation of HVDC converter. The article describes a redundant PLC system applied in valve-cooling equipment, based on the automatic control’s point of view. It is explained how to improve the fault-tolerant capability by the introduction of not only the whole and local layout but also the solution of hardware and software. Thereby the reliability of the whole valve-cooling equipment is strengthened on a higher platform. Keyword：HV valve water-cooling system，redundant，PLC，fault-tolerant 中图分类号：K826.16 文献标识码：A 文章编号： 引言 换流阀通过依次将三相沟通电压连接到直流端得到期望的直流电压和实现对功率的控制，是实现交直流电能互相转换的设备单元，是直流输电工程的核心设备。由于输电系统对可靠性的有着极高的要求，所以对换流阀的可靠运行也有着极高的要求。 换流阀水冷系统是一个闭环的循环系统，在主循环泵驱动下，冷却水沿管路以恒定的流速通过换流阀及散热器，带出热量，为换流阀提供安全运行条件。作为换流阀的辅助系统，换流阀水冷系统的安全可靠性是换流阀系统安全可靠性的一个重要环节。工艺流程图如图 1： 图 1 水冷系统工艺流程图 Fig1 flowchart of valve-cooling system 冗余配置方式在很多对可靠性要求高的系统中有应用。本质上说，冗余的根本目的在于容错，即通过提高容错能力来达到降低故障率的目的。具体到水冷电气控制系统，电气设备故障在一定的范围内，系统仍能正常工作，保证水冷系统的运行。 本文从冗余的角度，关注提高水冷系统的容错能力的...
