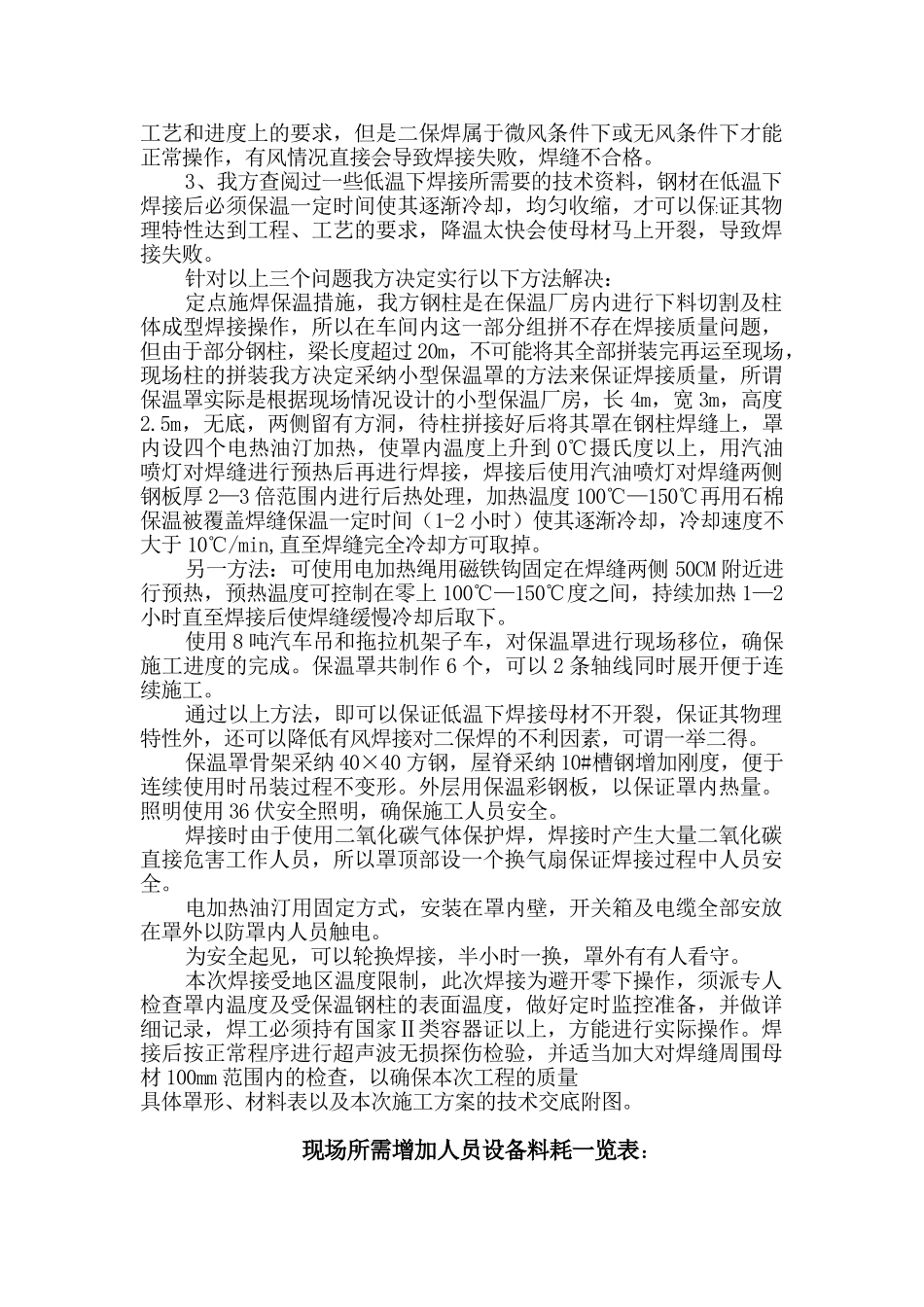

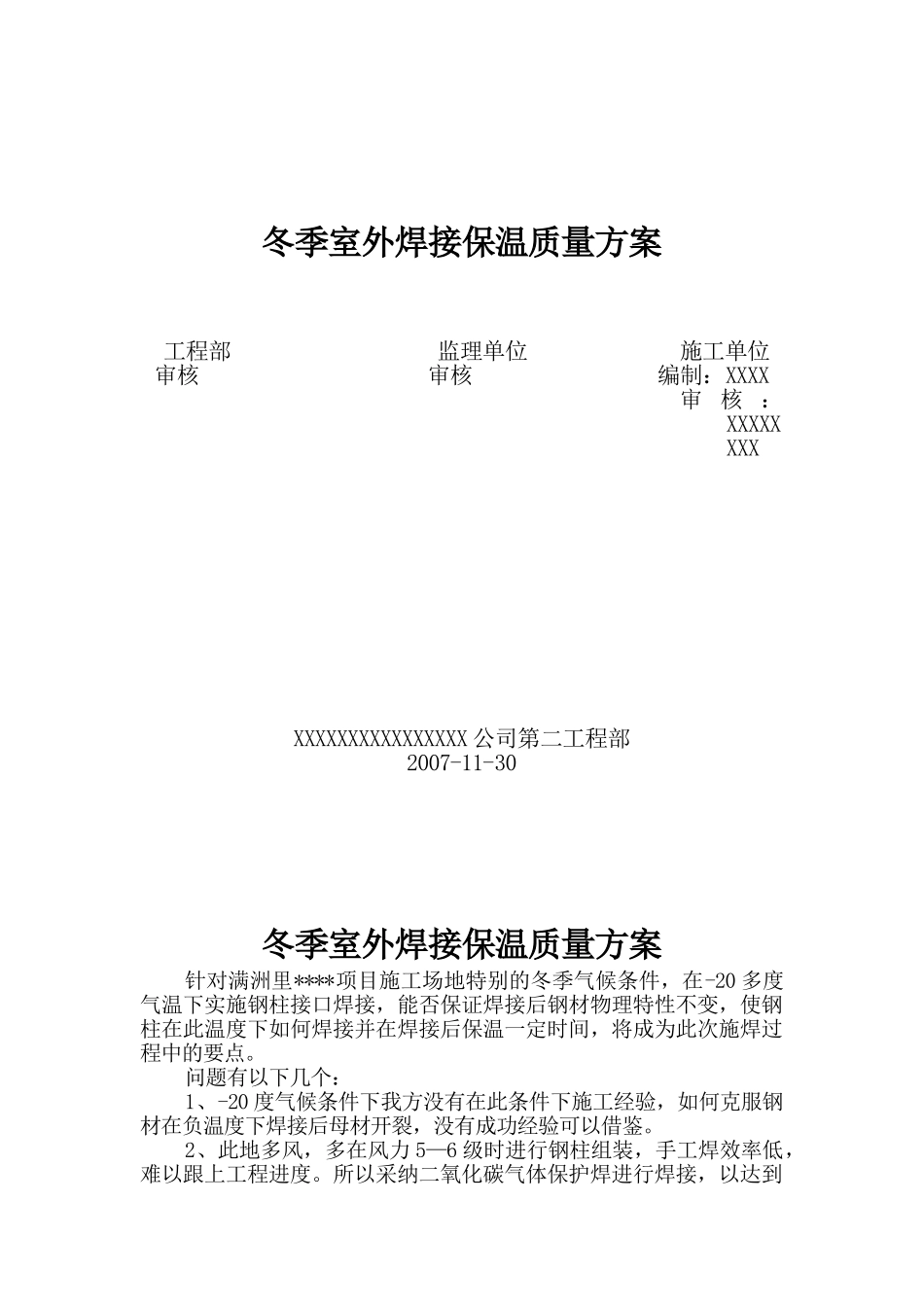

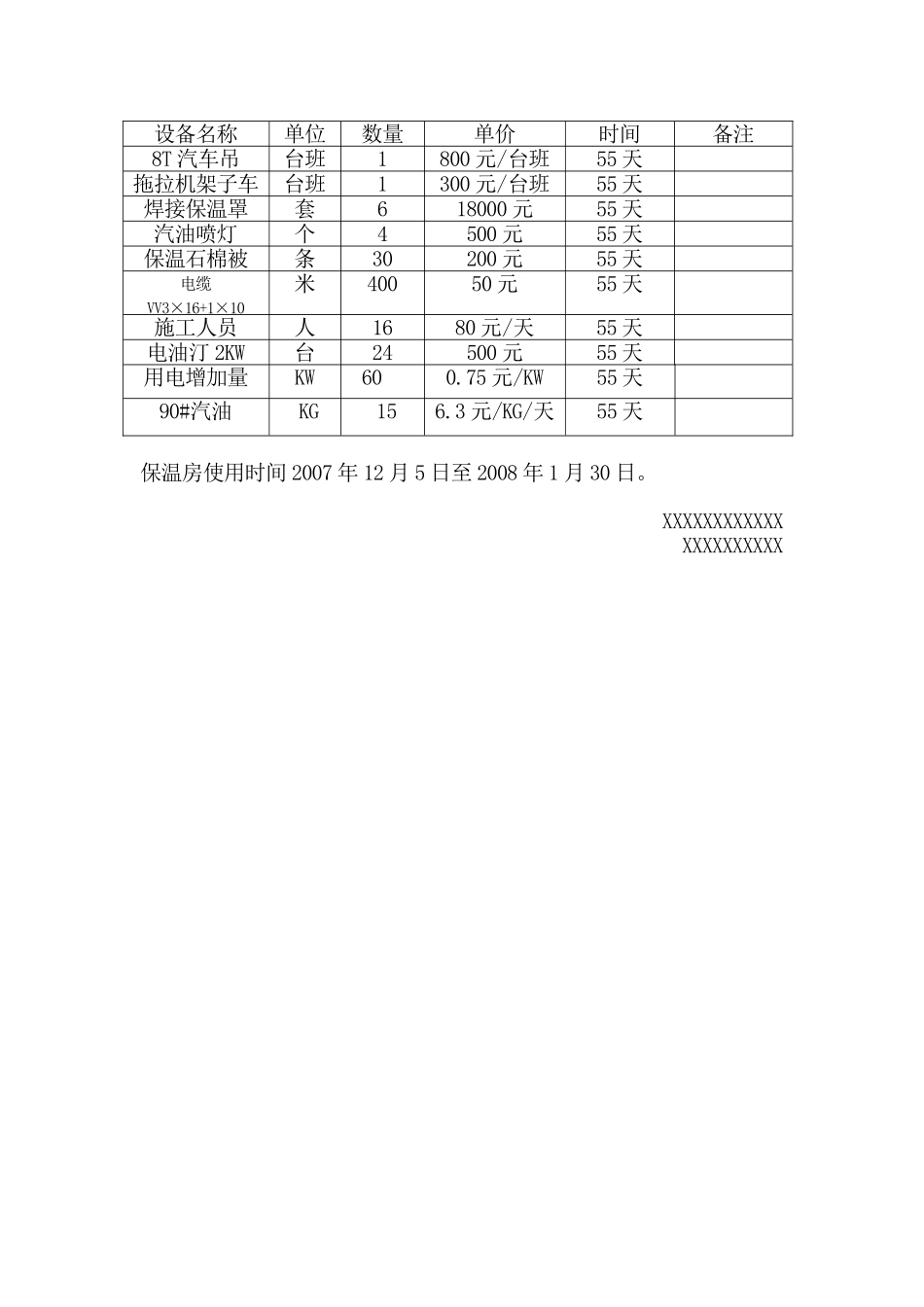

冬季室外焊接保温质量方案工程部 监理单位 施工单位审核 审核 编制：XXXX审 核 ：XXXXXXXXXXXXXXXXXXXXXXXX 公司第二工程部2007-11-30冬季室外焊接保温质量方案针对满洲里****项目施工场地特别的冬季气候条件，在-20 多度气温下实施钢柱接口焊接，能否保证焊接后钢材物理特性不变，使钢柱在此温度下如何焊接并在焊接后保温一定时间，将成为此次施焊过程中的要点。问题有以下几个：1、-20 度气候条件下我方没有在此条件下施工经验，如何克服钢材在负温度下焊接后母材开裂，没有成功经验可以借鉴。2、此地多风，多在风力 5—6 级时进行钢柱组装，手工焊效率低，难以跟上工程进度。所以采纳二氧化碳气体保护焊进行焊接，以达到工艺和进度上的要求，但是二保焊属于微风条件下或无风条件下才能正常操作，有风情况直接会导致焊接失败，焊缝不合格。3、我方查阅过一些低温下焊接所需要的技术资料，钢材在低温下焊接后必须保温一定时间使其逐渐冷却，均匀收缩，才可以保证其物理特性达到工程、工艺的要求，降温太快会使母材马上开裂，导致焊接失败。针对以上三个问题我方决定实行以下方法解决：定点施焊保温措施，我方钢柱是在保温厂房内进行下料切割及柱体成型焊接操作，所以在车间内这一部分组拼不存在焊接质量问题，但由于部分钢柱，梁长度超过 20m，不可能将其全部拼装完再运至现场，现场柱的拼装我方决定采纳小型保温罩的方法来保证焊接质量，所谓保温罩实际是根据现场情况设计的小型保温厂房，长 4m，宽 3m，高度2.5m，无底，两侧留有方洞，待柱拼接好后将其罩在钢柱焊缝上，罩内设四个电热油汀加热，使罩内温度上升到 0℃摄氏度以上，用汽油喷灯对焊缝进行预热后再进行焊接，焊接后使用汽油喷灯对焊缝两侧钢板厚 2—3 倍范围内进行后热处理，加热温度 100℃—150℃再用石棉保温被覆盖焊缝保温一定时间（1-2 小时）使其逐渐冷却，冷却速度不大于 10℃/min,直至焊缝完全冷却方可取掉。另一方法：可使用电加热绳用磁铁钩固定在焊缝两侧 50CM 附近进行预热，预热温度可控制在零上 100℃—150℃度之间，持续加热 1—2小时直至焊接后使焊缝缓慢冷却后取下。使用 8 吨汽车吊和拖拉机架子车，对保温罩进行现场移位，确保施工进度的完成。保温罩共制作 6 个，可以 2 条轴线同时展开便于连续施工。通过以上方法，即可以保证低温下焊接母材不开裂，保证其物理特性外，还可以降低有风焊接对二保焊的不利因素，可谓一举二得。保温...
