冲击钻施工方案

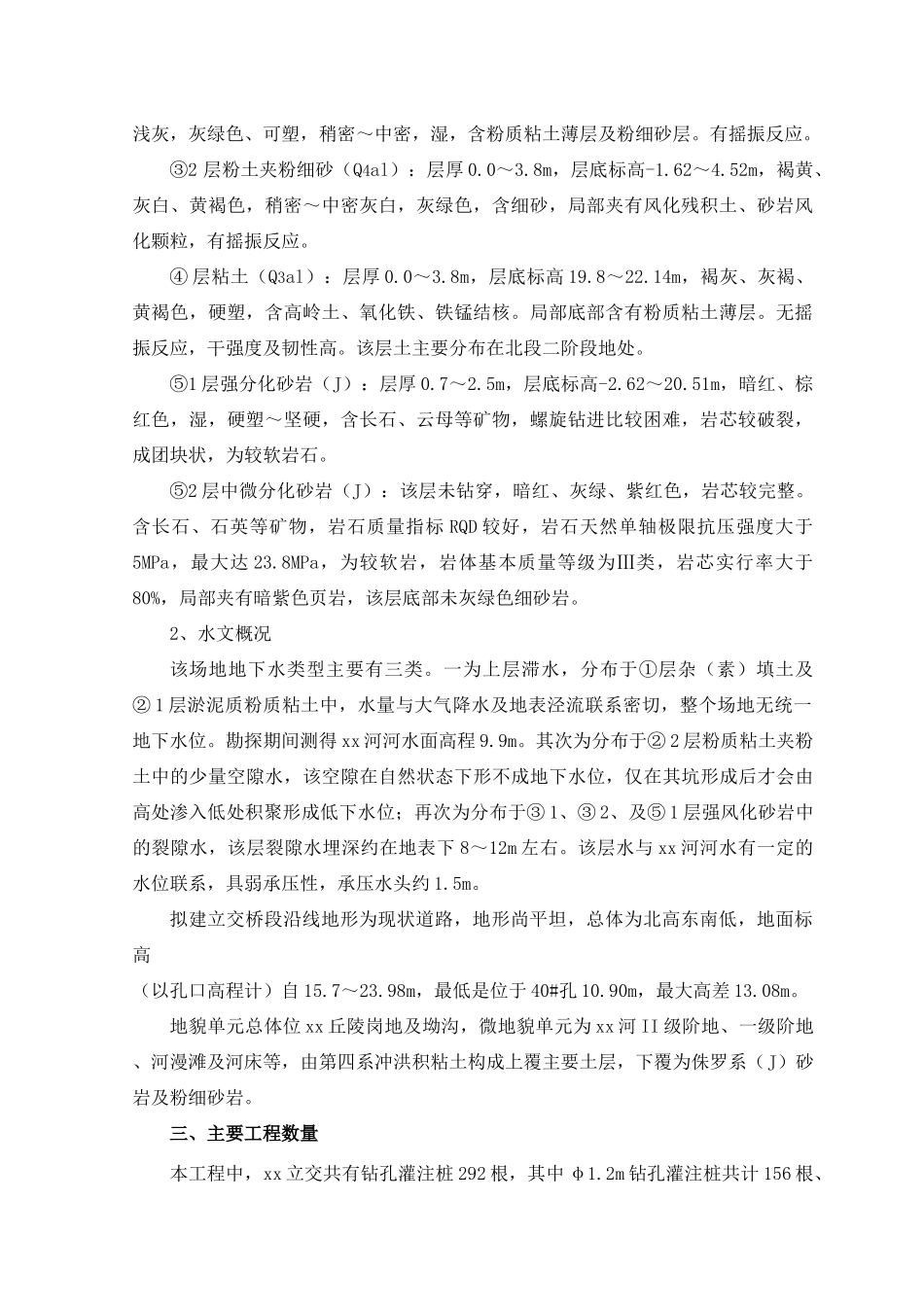

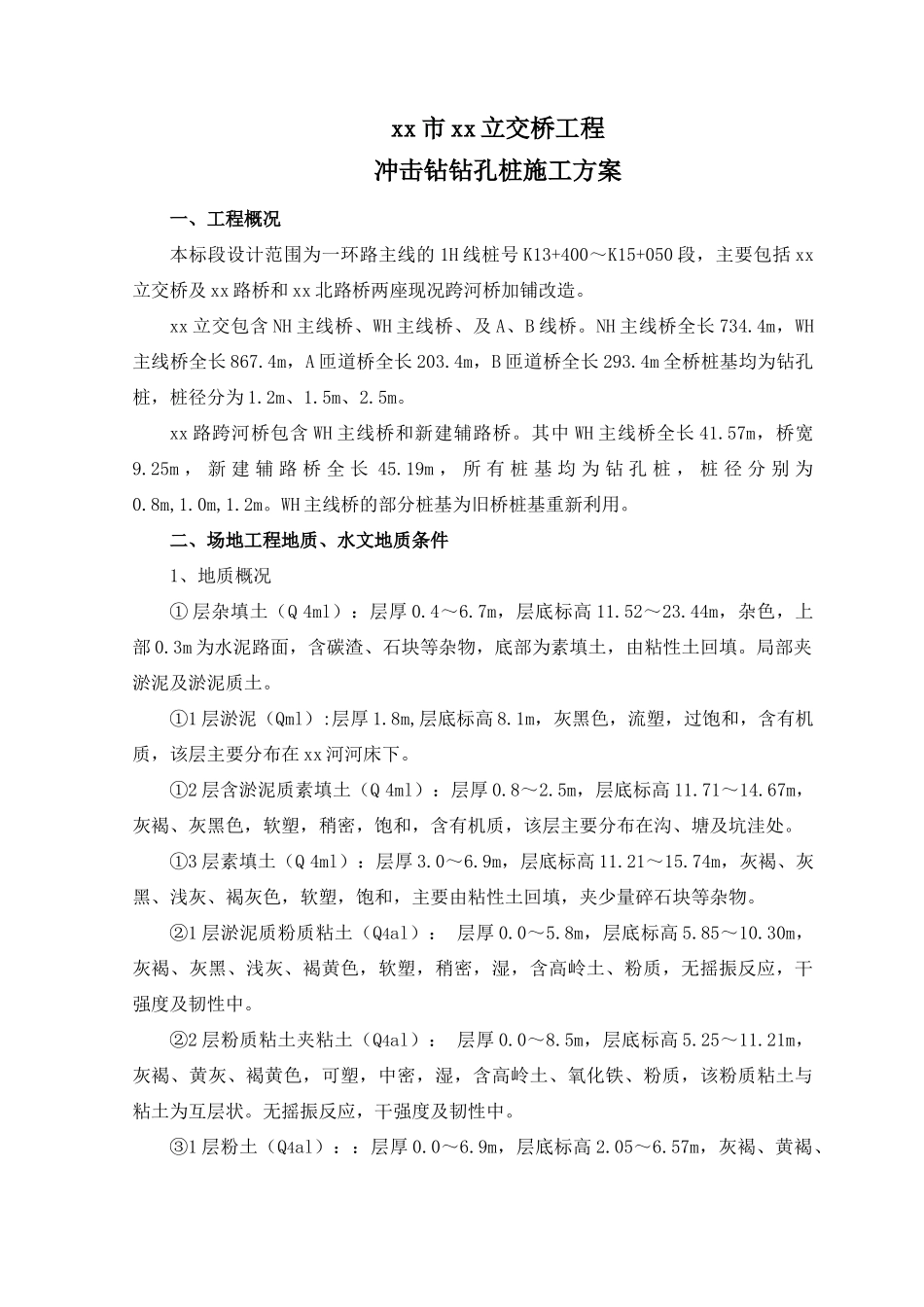

xx 市 xx 立交桥工程冲击钻钻孔桩施工方案一、工程概况本标段设计范围为一环路主线的 1H 线桩号 K13+400～K15+050 段，主要包括 xx立交桥及 xx 路桥和 xx 北路桥两座现况跨河桥加铺改造。 xx 立交包含 NH 主线桥、WH 主线桥、及 A、B 线桥。NH 主线桥全长 734.4m，WH主线桥全长 867.4m，A 匝道桥全长 203.4m，B 匝道桥全长 293.4m 全桥桩基均为钻孔桩，桩径分为 1.2m、1.5m、2.5m。xx 路跨河桥包含 WH 主线桥和新建辅路桥。其中 WH 主线桥全长 41.57m，桥宽9.25m ， 新 建 辅 路 桥 全 长 45.19m ， 所 有 桩 基 均 为 钻 孔 桩 ， 桩 径 分 别 为0.8m,1.0m,1.2m。WH 主线桥的部分桩基为旧桥桩基重新利用。 二、场地工程地质、水文地质条件1、地质概况① 层杂填土（Q 4ml）：层厚 0.4～6.7m，层底标高 11.52～23.44m，杂色，上部 0.3m 为水泥路面，含碳渣、石块等杂物，底部为素填土，由粘性土回填。局部夹淤泥及淤泥质土。①1 层淤泥（Qml）:层厚 1.8m,层底标高 8.1m，灰黑色，流塑，过饱和，含有机质，该层主要分布在 xx 河河床下。①2 层含淤泥质素填土（Q 4ml）：层厚 0.8～2.5m，层底标高 11.71～14.67m，灰褐、灰黑色，软塑，稍密，饱和，含有机质，该层主要分布在沟、塘及坑洼处。①3 层素填土（Q 4ml）：层厚 3.0～6.9m，层底标高 11.21～15.74m，灰褐、灰黑、浅灰、褐灰色，软塑，饱和，主要由粘性土回填，夹少量碎石块等杂物。②1 层淤泥质粉质粘土（Q4al）： 层厚 0.0～5.8m，层底标高 5.85～10.30m，灰褐、灰黑、浅灰、褐黄色，软塑，稍密，湿，含高岭土、粉质，无摇振反应，干强度及韧性中。②2 层粉质粘土夹粘土（Q4al）： 层厚 0.0～8.5m，层底标高 5.25～11.21m，灰褐、黄灰、褐黄色，可塑，中密，湿，含高岭土、氧化铁、粉质，该粉质粘土与粘土为互层状。无摇振反应，干强度及韧性中。③1 层粉土（Q4al）：：层厚 0.0～6.9m，层底标高 2.05～6.57m，灰褐、黄褐、浅灰，灰绿色、可塑，稍密～中密，湿，含粉质粘土薄层及粉细砂层。有摇振反应。③2 层粉土夹粉细砂（Q4al）：层厚 0.0～3.8m，层底标高-1.62～4.52m，褐黄、灰白、黄褐色，稍密～中密灰白，灰绿色，含细砂，局部夹有风化残积土、砂岩风化颗粒，有摇振反应。④ 层粘土（Q3al）：层厚 0.0～3.8m，层底标高 19.8～22.14m，褐灰、灰褐、黄褐色，硬塑，含高岭土、氧化铁...
