凝汽器管板密封焊作业指导书

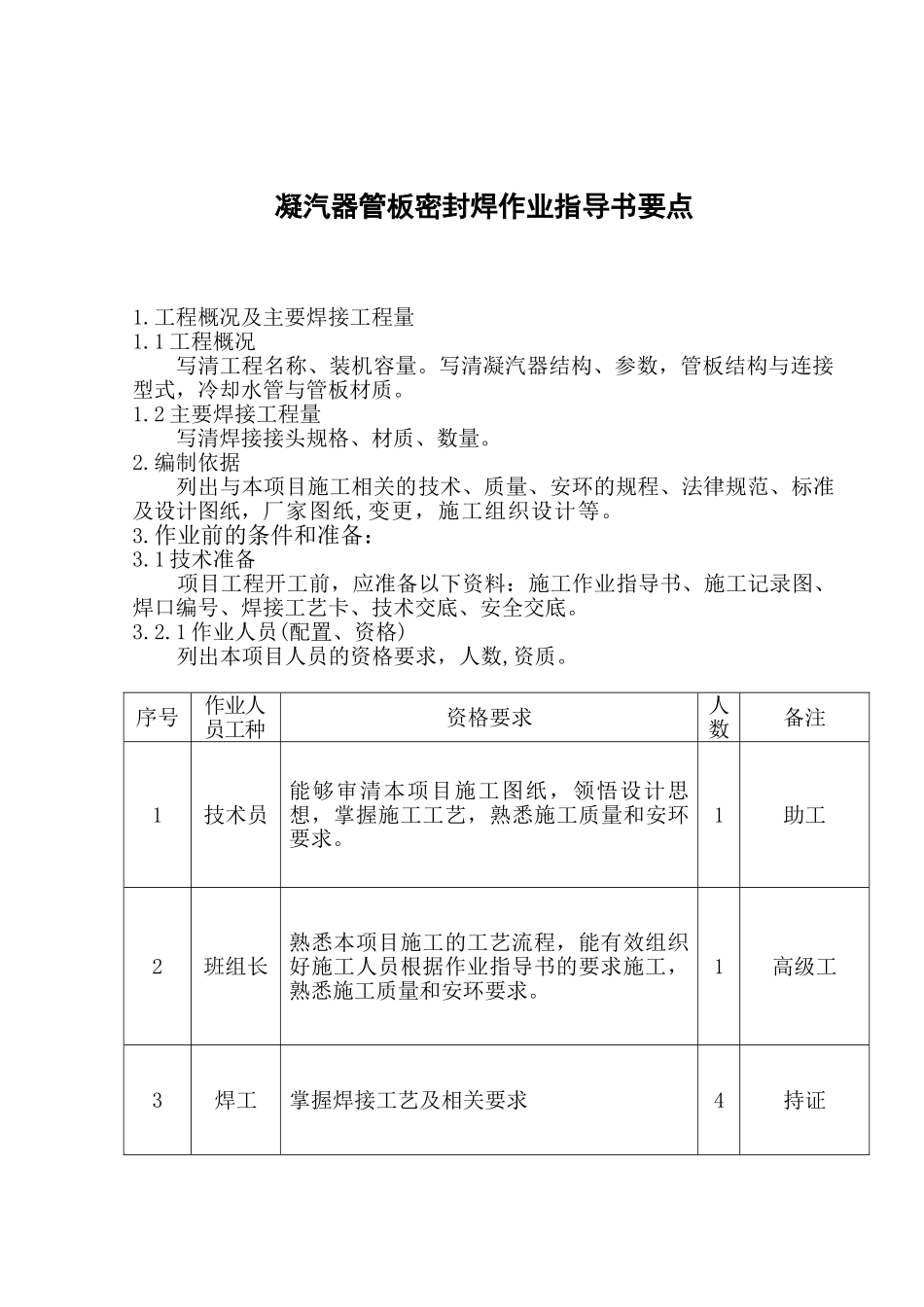

凝汽器管板密封焊作业指导书要点1.工程概况及主要焊接工程量1.1 工程概况写清工程名称、装机容量。写清凝汽器结构、参数，管板结构与连接型式，冷却水管与管板材质。1.2 主要焊接工程量写清焊接接头规格、材质、数量。2.编制依据列出与本项目施工相关的技术、质量、安环的规程、法律规范、标准及设计图纸，厂家图纸,变更，施工组织设计等。3.作业前的条件和准备：3.1 技术准备 项目工程开工前，应准备以下资料：施工作业指导书、施工记录图、焊口编号、焊接工艺卡、技术交底、安全交底。3.2.1 作业人员(配置、资格) 列出本项目人员的资格要求，人数,资质。序号作业人员工种资格要求人数备注1技术员能够审清本项目施工图纸，领悟设计思想，掌握施工工艺，熟悉施工质量和安环要求。 1助工2班组长熟悉本项目施工的工艺流程，能有效组织好施工人员根据作业指导书的要求施工，熟悉施工质量和安环要求。1高级工3焊工掌握焊接工艺及相关要求4持证5安全员具有现场工作经验，熟悉安全管理规定，有安全员上岗证书 。1持证或接受相关培训6质量员掌握本项目质量验收法律规范，懂得施工工艺，严把质量关1持证3.2.2作业活动中的组织分工和人员职责：列出负责本项目焊接人员的岗位名称和职责,应包括技术员,班组长,作业人员,质量员和安全员.序号岗位名称职责分工和权限3.3 作业机具（包括配置、等级、精度等） 列出本项目所需焊接施工机具和仪器仪表的规格型号，精度和数量。序号工机具/仪器仪表名称规格/型号精度数量备注3.4 材料 氩气必须具备出厂合格证。氩气纯度不低于 99.95%。 3.5 安全器具 安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。序号名称数量备注3.6 工序交接 机务坡口加工、对口完毕，并验收合格。4.作业程序和方法4.1 作业程序的流程：凝 汽 器 内 部 清 理 ---- 管 板 、 隔 板 清 洗 ---- 穿 管 ---- 胀 管 ---- 切管---- 清洗---- 封闭 ---- 焊接 ---- 质量检查验收4.2 作业方法4.2.1 钨极位置钨极与电极夹头连接要紧密，并使钨极处于焊枪喷嘴中心，不得偏斜。4.2.2 焊接顺序为防止因局部集中加热而导致的焊接变形，宜采纳“Z”形跳焊法。4.2.3 焊前认真检查管板和钛管的清洗、胀管和切管质量，符合要求后，经再次清洗和擦洗后方准施焊。4.2.4 机头中心定位杆外径与钛管内径应有一定的间隙，其间隙以 0.1-0.2 毫米为宜。太松造成机头摆动使焊缝焊偏，太紧易...
