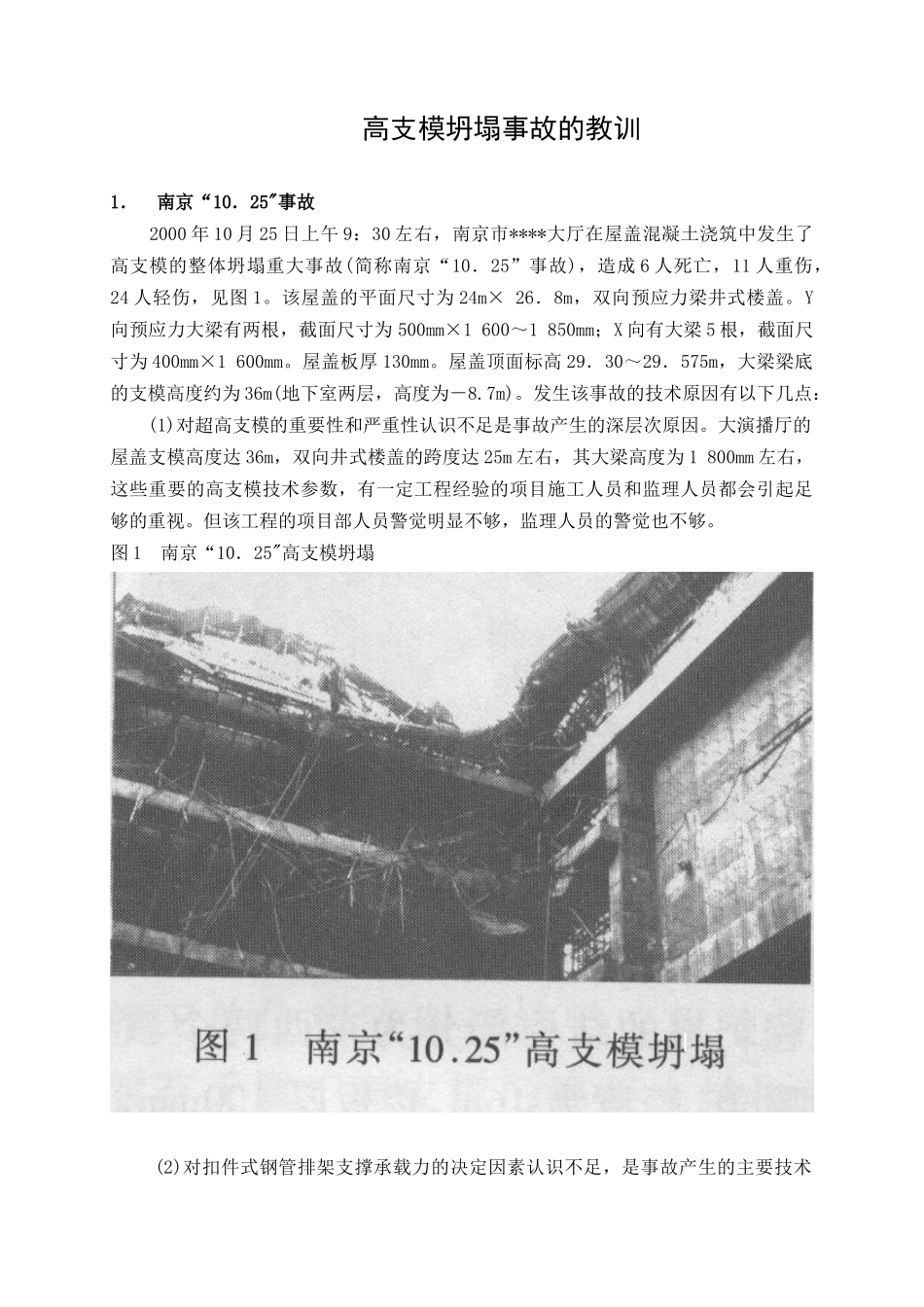

高支模坍塌事故的教训 1． 南京“10．25"事故 2000 年 10 月 25 日上午 9：30 左右，南京市****大厅在屋盖混凝土浇筑中发生了高支模的整体坍塌重大事故(简称南京“10．25”事故)，造成 6 人死亡，11 人重伤，24 人轻伤，见图 1。该屋盖的平面尺寸为 24m× 26．8m，双向预应力梁井式楼盖。Y向预应力大梁有两根，截面尺寸为 500mm×1 600～1 850mm；X 向有大梁 5 根，截面尺寸为 400mm×1 600mm。屋盖板厚 130mm。屋盖顶面标高 29．30～29．575m，大梁梁底的支模高度约为 36m(地下室两层，高度为－8.7m)。发生该事故的技术原因有以下几点： (1)对超高支模的重要性和严重性认识不足是事故产生的深层次原因。大演播厅的屋盖支模高度达 36m，双向井式楼盖的跨度达 25m 左右，其大梁高度为 1 800mm 左右，这些重要的高支模技术参数，有一定工程经验的项目施工人员和监理人员都会引起足够的重视。但该工程的项目部人员警觉明显不够，监理人员的警觉也不够。图 1 南京“10．25"高支模坍塌(2)对扣件式钢管排架支撑承载力的决定因素认识不足，是事故产生的主要技术原因。该工程的楼盖施工有简单的模板支架方案，一般板下立杆间距为 800mm× 800mm，步高为 1 800mm；大梁下立杆间距增为@400mm，步高为 900mm。但实际搭设时有变动，立杆的基本尺寸临时改为 1 000mm×l 000mm，步高统一为 1 800mm，地下室地坑处局部步高达 2．6m。大梁下虽增设间距为@500mm 的立杆，但凡增设的立杆均缺与之垂直交叉的水平杆连系，支架的承载力没有得到根本的提高，见图 2。 (3)搭设的支架构造不合理是事故产生的又一主要原因。事故现场残存的支架，无扫地杆，相邻的连续 5 根立杆的钢管接头对接在同一高度，未见设置剪刀撑，大梁底模下也未设置必要的均匀分配荷载的横向水平木枋等。图 2 梁下加密钢管缺增加连系水平杆2． 南京***“9．01”事故2004 年 9 月 1 日晚 22 时 48 分，江苏***干部学院南京***校区****工程，在浇筑两幢框架楼间 9~13 轴线廊道顶层屋面梁板混凝土时，发生了模板支架系统整体坍塌的恶性事故。造成作业人员 22 人伤亡，其中 5 人死亡(现场死亡 2 人，经医院抢救无效死亡 3 人)，3 人重伤，14 人轻伤，见图 3。 该工程坍塌的结构部分为东西两个教学楼的联络通道顶屋盖，跨度为 16m，楼板厚100mm，反梁的尺寸为 350mm×l 200mm。支模架高 18m，搭设的架体基本尺寸为纵...
