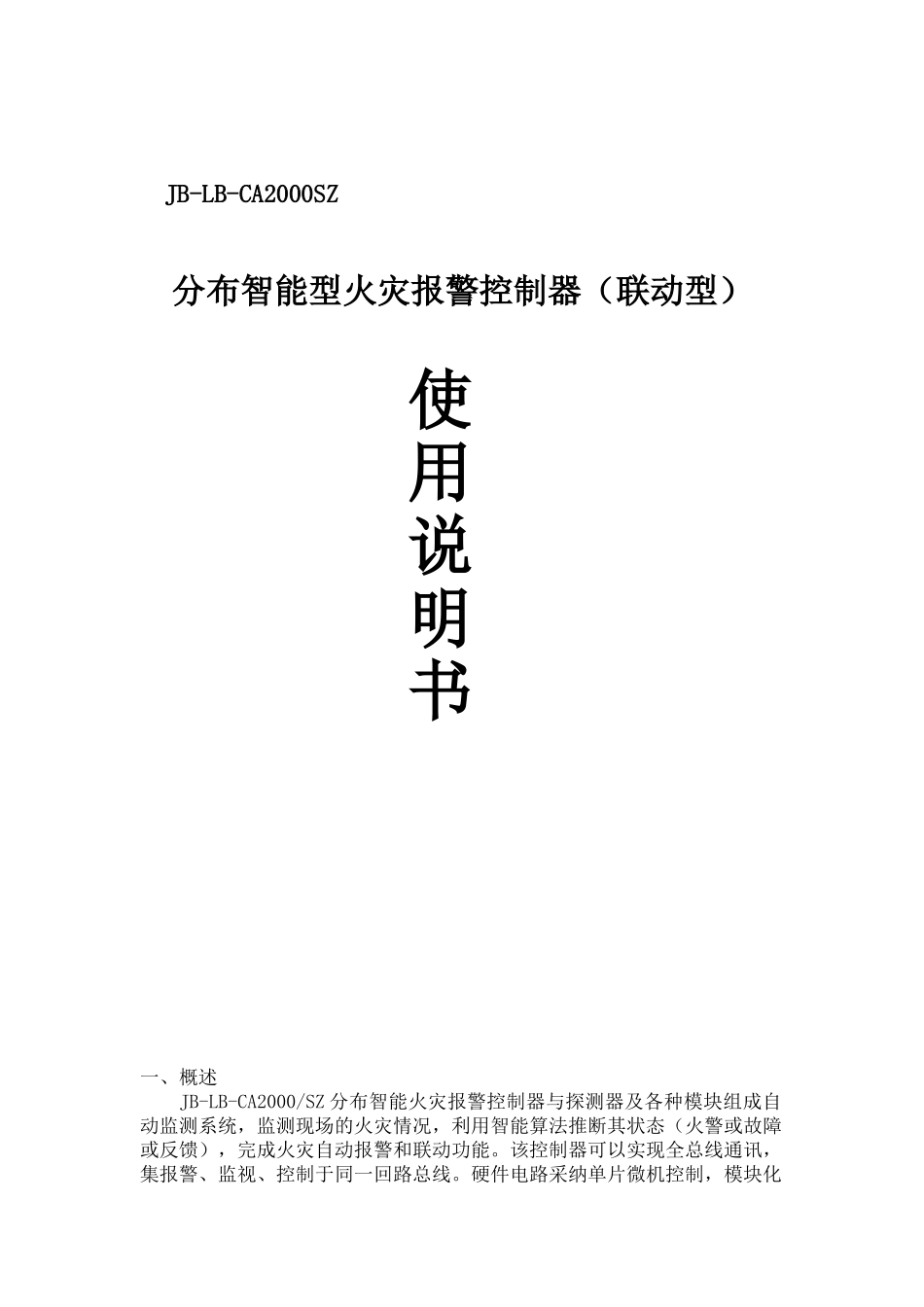

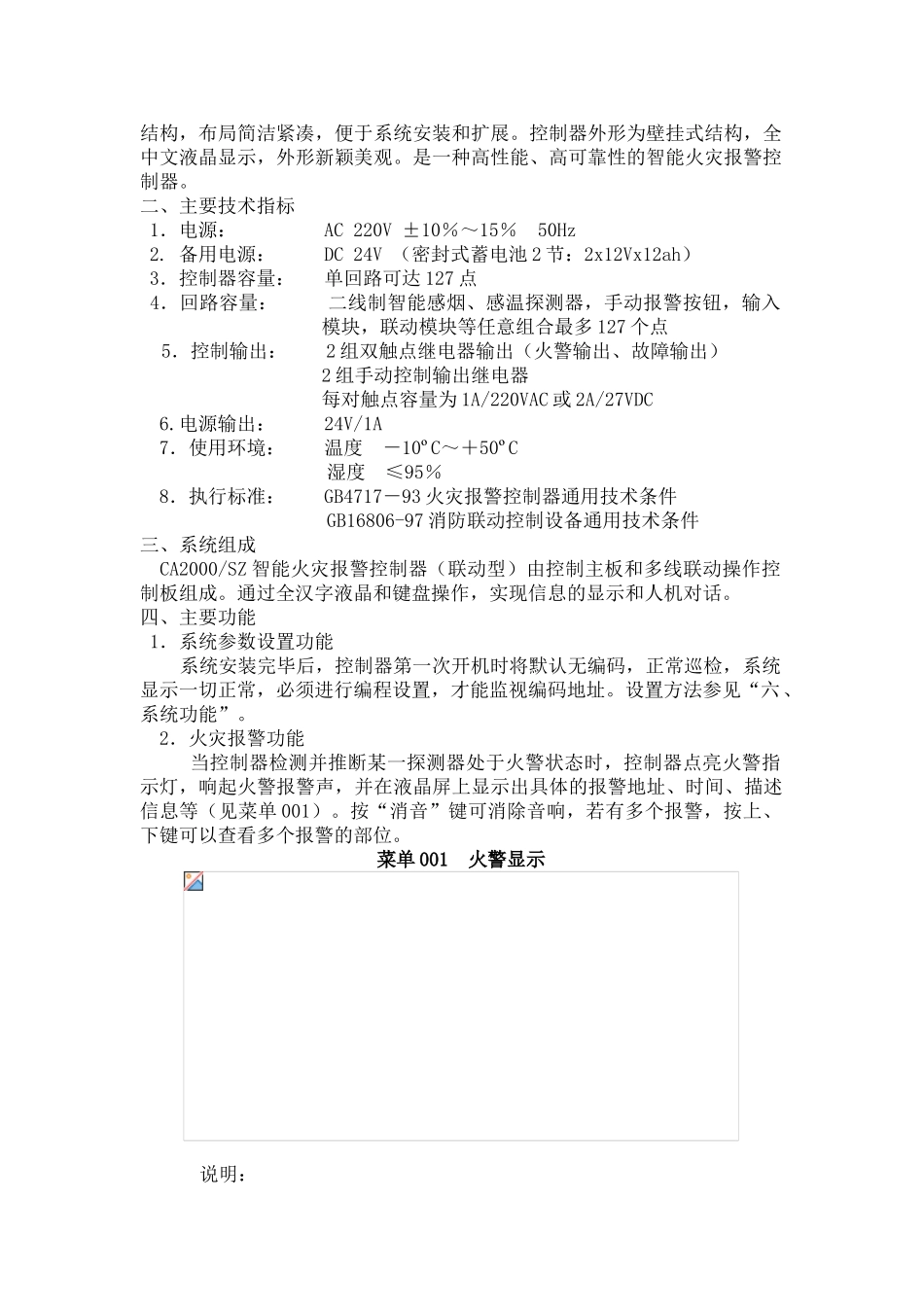

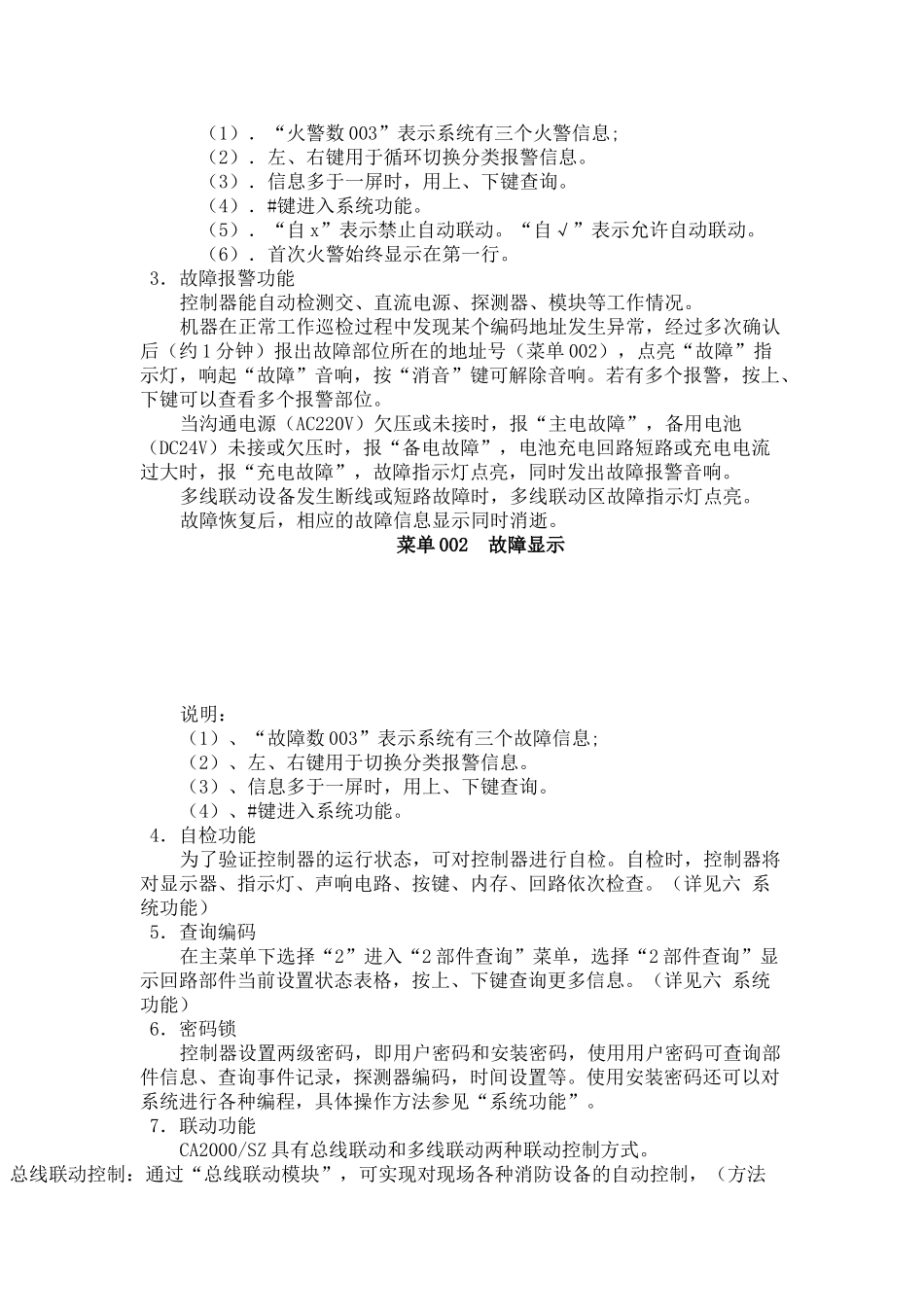

JB-LB-CA2000SZ分布智能型火灾报警控制器（联动型）使用说明书一、概述JB-LB-CA2000/SZ 分布智能火灾报警控制器与探测器及各种模块组成自动监测系统，监测现场的火灾情况，利用智能算法推断其状态（火警或故障或反馈），完成火灾自动报警和联动功能。该控制器可以实现全总线通讯，集报警、监视、控制于同一回路总线。硬件电路采纳单片微机控制，模块化结构，布局简洁紧凑，便于系统安装和扩展。控制器外形为壁挂式结构，全中文液晶显示，外形新颖美观。是一种高性能、高可靠性的智能火灾报警控制器。二、主要技术指标 1．电源： AC 220V ±10％～15％ 50Hz 2. 备用电源： DC 24V （密封式蓄电池 2 节：2x12Vx12ah） 3．控制器容量： 单回路可达 127 点 4．回路容量： 二线制智能感烟、感温探测器，手动报警按钮，输入模块，联动模块等任意组合最多 127 个点5．控制输出： 2 组双触点继电器输出（火警输出、故障输出） 2 组手动控制输出继电器 每对触点容量为 1A/220VAC 或 2A/27VDC6.电源输出： 24V/1A7．使用环境： 温度 －10ºC～＋50ºC湿度 ≤95％8．执行标准： GB4717－93 火灾报警控制器通用技术条件GB16806-97 消防联动控制设备通用技术条件三、系统组成 CA2000/SZ 智能火灾报警控制器（联动型）由控制主板和多线联动操作控制板组成。通过全汉字液晶和键盘操作，实现信息的显示和人机对话。四、主要功能 1．系统参数设置功能系统安装完毕后，控制器第一次开机时将默认无编码，正常巡检，系统显示一切正常，必须进行编程设置，才能监视编码地址。设置方法参见“六、系统功能”。2．火灾报警功能 当控制器检测并推断某一探测器处于火警状态时，控制器点亮火警指示灯，响起火警报警声，并在液晶屏上显示出具体的报警地址、时间、描述信息等（见菜单 001）。按“消音”键可消除音响，若有多个报警，按上、下键可以查看多个报警的部位。菜单 001 火警显示说明：（1）．“火警数 003”表示系统有三个火警信息;（2）．左、右键用于循环切换分类报警信息。（3）．信息多于一屏时，用上、下键查询。（4）．#键进入系统功能。（5）．“自 x”表示禁止自动联动。“自√”表示允许自动联动。（6）．首次火警始终显示在第一行。 3．故障报警功能控制器能自动检测交、直流电源、探测器、模块等工作情况。机器在正常工作巡检过程中发现某个编码地址发生异常，经过多次确认后（约 1 分钟）报出故障部位所在...
