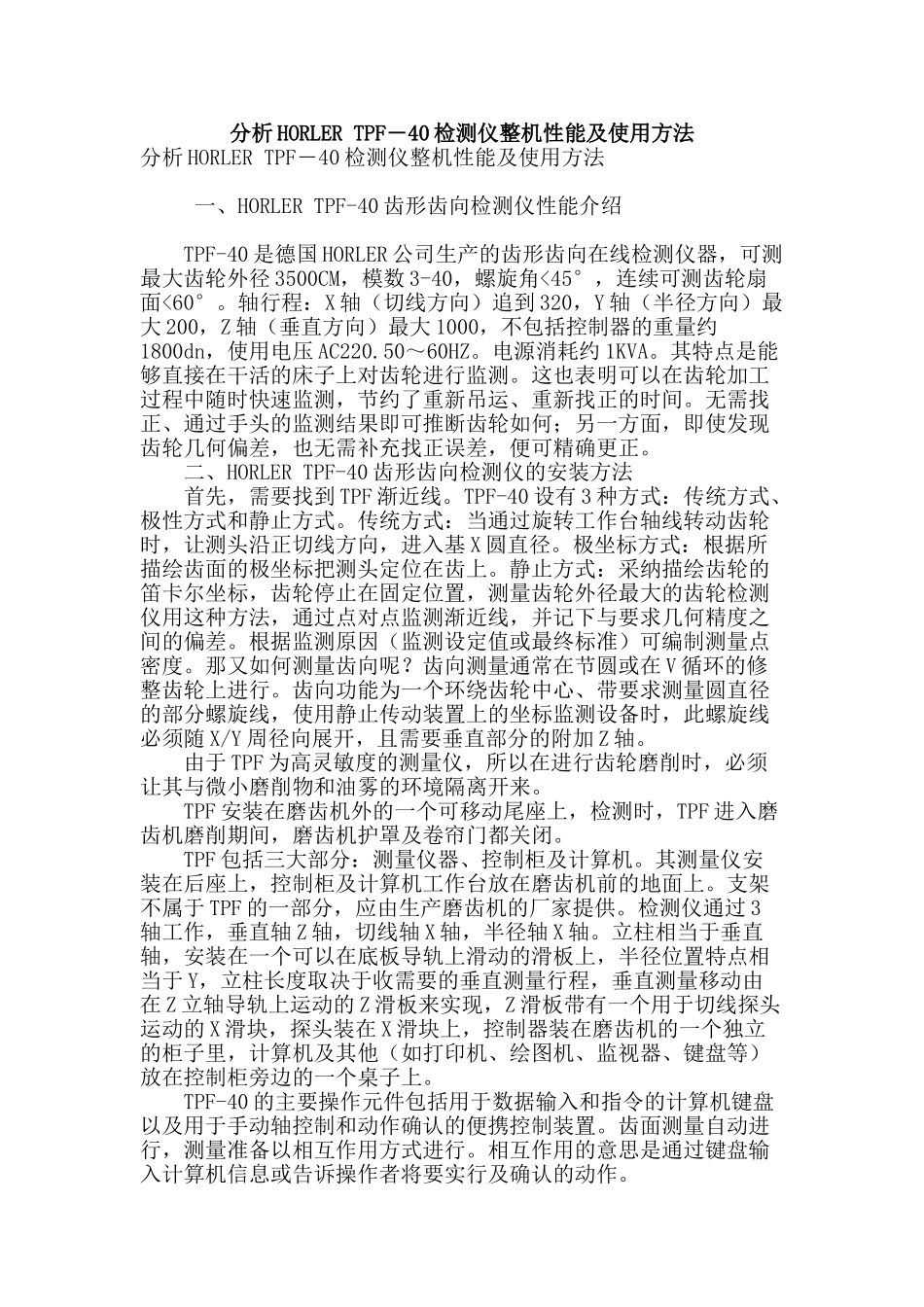

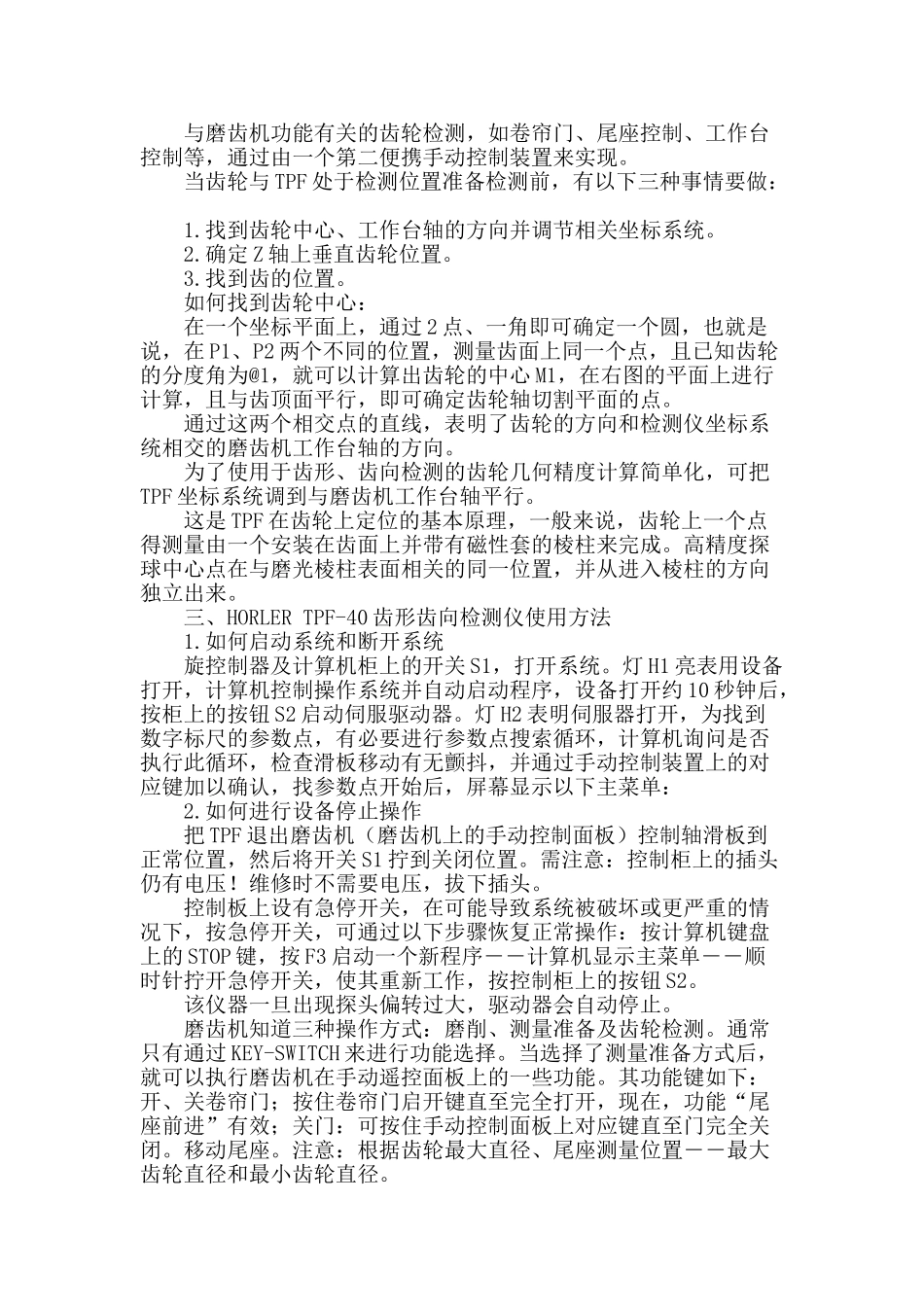

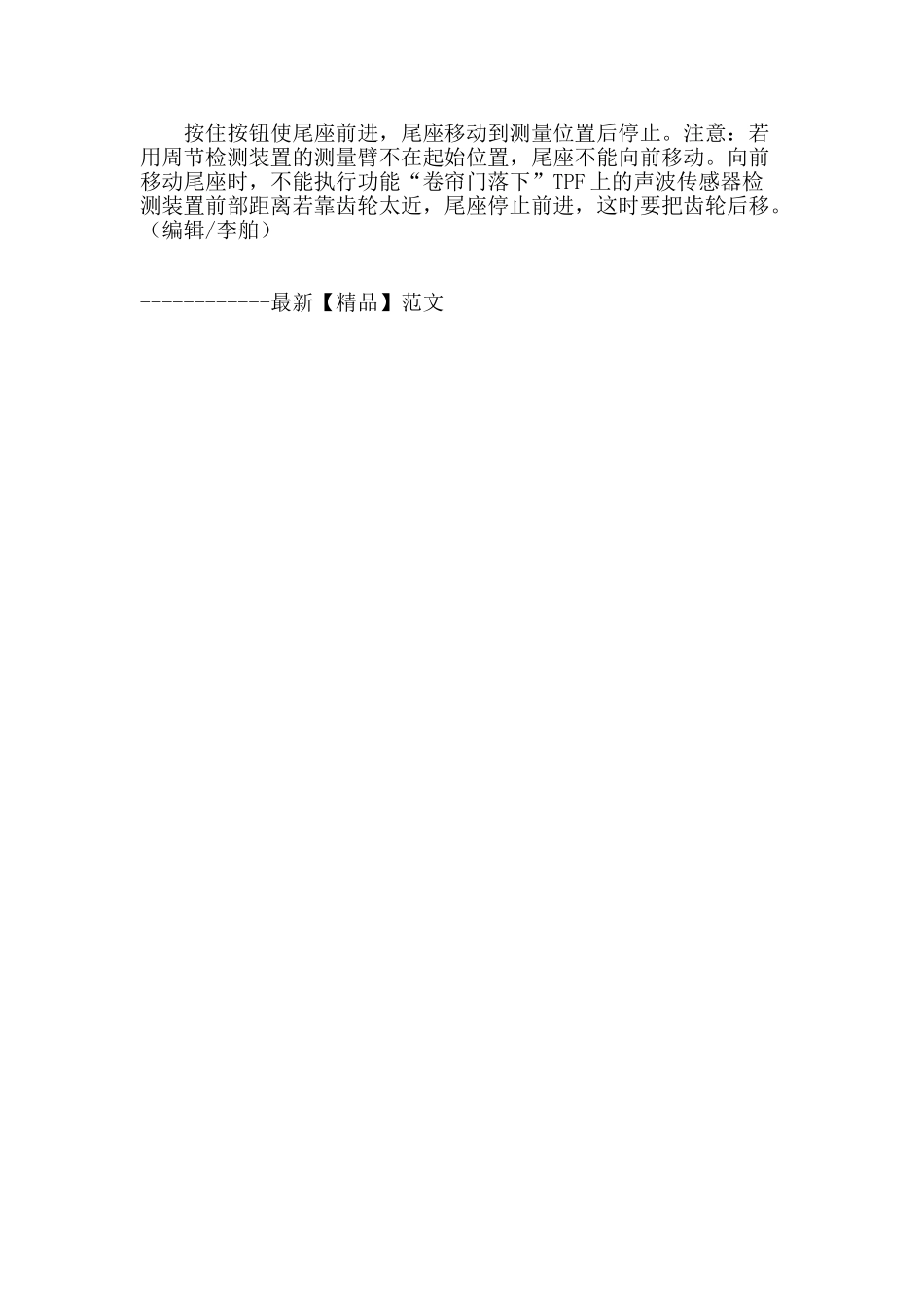

分析 HORLER TPF―40 检测仪整机性能及使用方法分析 HORLER TPF―40 检测仪整机性能及使用方法 一、HORLER TPF-40 齿形齿向检测仪性能介绍 TPF-40 是德国 HORLER 公司生产的齿形齿向在线检测仪器，可测最大齿轮外径 3500CM，模数 3-40，螺旋角<45°，连续可测齿轮扇面<60°。轴行程：X 轴（切线方向）追到 320，Y 轴（半径方向）最大 200，Z 轴（垂直方向）最大 1000，不包括控制器的重量约1800dn，使用电压 AC220.50～60HZ。电源消耗约 1KVA。其特点是能够直接在干活的床子上对齿轮进行监测。这也表明可以在齿轮加工过程中随时快速监测，节约了重新吊运、重新找正的时间。无需找正、通过手头的监测结果即可推断齿轮如何；另一方面，即使发现齿轮几何偏差，也无需补充找正误差，便可精确更正。 二、HORLER TPF-40 齿形齿向检测仪的安装方法 首先，需要找到 TPF 渐近线。TPF-40 设有 3 种方式：传统方式、极性方式和静止方式。传统方式：当通过旋转工作台轴线转动齿轮时，让测头沿正切线方向，进入基 X 圆直径。极坐标方式：根据所描绘齿面的极坐标把测头定位在齿上。静止方式：采纳描绘齿轮的笛卡尔坐标，齿轮停止在固定位置，测量齿轮外径最大的齿轮检测仪用这种方法，通过点对点监测渐近线，并记下与要求几何精度之间的偏差。根据监测原因（监测设定值或最终标准）可编制测量点密度。那又如何测量齿向呢？齿向测量通常在节圆或在 V 循环的修整齿轮上进行。齿向功能为一个环绕齿轮中心、带要求测量圆直径的部分螺旋线，使用静止传动装置上的坐标监测设备时，此螺旋线必须随 X/Y 周径向展开，且需要垂直部分的附加 Z 轴。 由于 TPF 为高灵敏度的测量仪，所以在进行齿轮磨削时，必须让其与微小磨削物和油雾的环境隔离开来。 TPF 安装在磨齿机外的一个可移动尾座上，检测时，TPF 进入磨齿机磨削期间，磨齿机护罩及卷帘门都关闭。 TPF 包括三大部分：测量仪器、控制柜及计算机。其测量仪安装在后座上，控制柜及计算机工作台放在磨齿机前的地面上。支架不属于 TPF 的一部分，应由生产磨齿机的厂家提供。检测仪通过 3轴工作，垂直轴 Z 轴，切线轴 X 轴，半径轴 X 轴。立柱相当于垂直轴，安装在一个可以在底板导轨上滑动的滑板上，半径位置特点相当于 Y，立柱长度取决于收需要的垂直测量行程，垂直测量移动由在 Z 立轴导轨上运动的 Z 滑板来实现，Z 滑板带有一个用于切线探头运动的 X ...
