分项工程技术交底

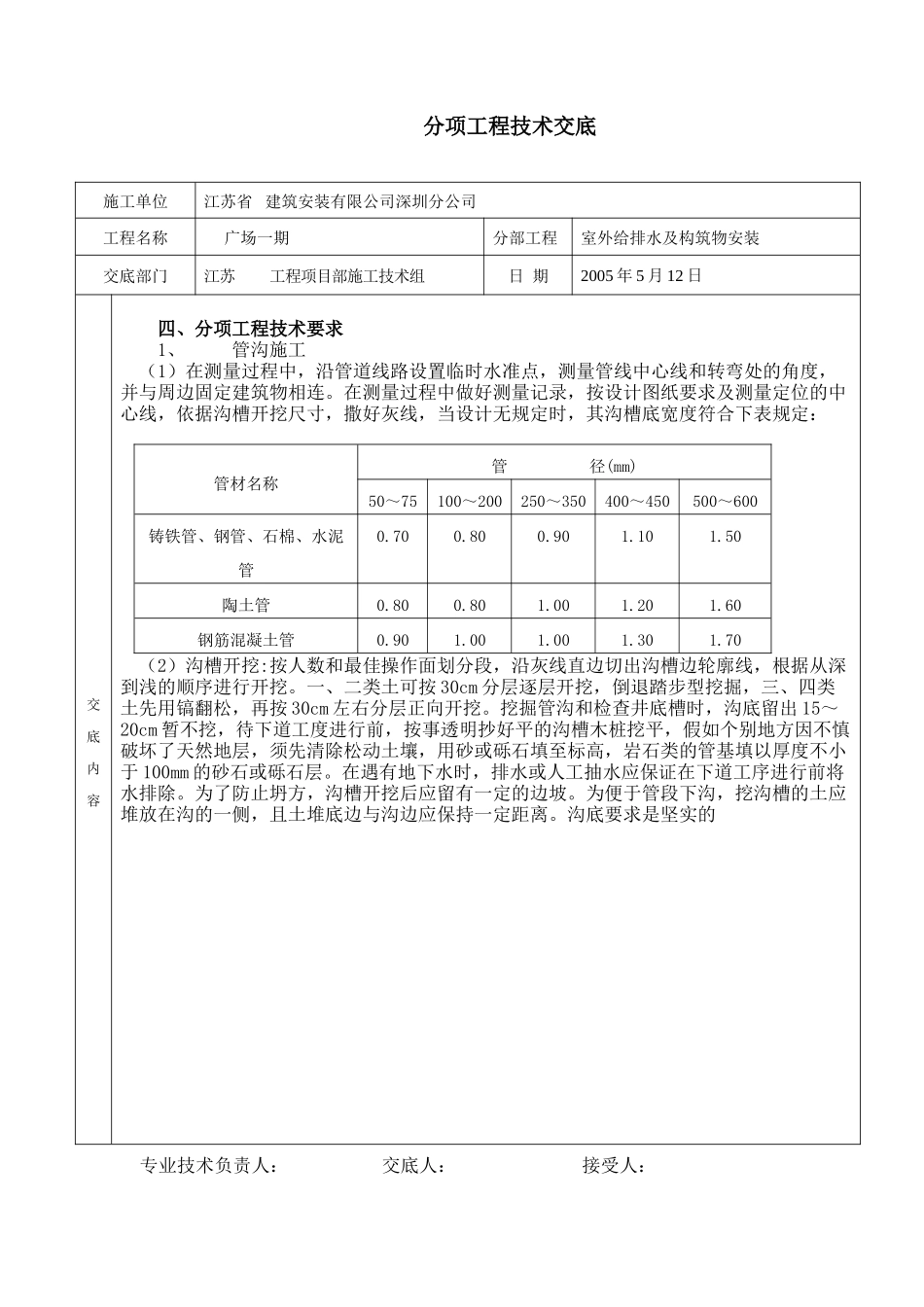

分项工程技术交底专业技术负责人： 交底人： 接受人：分项工程技术交底专业技术负责人： 交底人： 接受人：施工单位江苏省 建筑安装有限公司深圳分公司工程名称 广场一期分部工程室外给排水及构筑物安装交底部门江苏 工程项目部施工技术组日 期2005 年 5 月 12 日交底内容一、材质要求：1、室外给水管道采纳球墨铸铁给水管胶圈连接，室外污水管道采纳 HDPE 双壁波纹排水管，室外雨水管道采纳重型钢筋砼管。二、施工准备1、管道施工区域内的地面要进行清理，杂物、垃圾弃出场地，管道走向上的障碍物清除洁净。2、在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。3、管道线路测量前找好固定水准点，其精度不低于Ⅲ级4、做好散管和下管的预备工作。三、施工工艺1、工艺流程（1）管沟开挖工艺流程：（2）排水管道安装工艺流程（3）圆形（矩形）检查井施工（4）钢筋混凝土化粪池、隔油池、降温池施工分项工程技术交底专业技术负责人： 交底人： 接受人：施工单位江苏省 建筑安装有限公司深圳分公司工程名称 广场一期分部工程室外给排水及构筑物安装交底部门江苏 工程项目部施工技术组日 期2005 年 5 月 12 日交底内容四、分项工程技术要求1、管沟施工（1）在测量过程中，沿管道线路设置临时水准点，测量管线中心线和转弯处的角度，并与周边固定建筑物相连。在测量过程中做好测量记录，按设计图纸要求及测量定位的中心线，依据沟槽开挖尺寸，撒好灰线，当设计无规定时，其沟槽底宽度符合下表规定： 管材名称管 径(mm)50～75100～200250～350400～450500～600铸铁管、钢管、石棉、水泥管0.700.800.901.101.50陶土管0.800.801.001.201.60钢筋混凝土管0.901.001.001.301.70（2）沟槽开挖:按人数和最佳操作面划分段，沿灰线直边切出沟槽边轮廓线，根据从深到浅的顺序进行开挖。一、二类土可按 30cm 分层逐层开挖，倒退踏步型挖掘，三、四类土先用镐翻松，再按 30cm 左右分层正向开挖。挖掘管沟和检查井底槽时，沟底留出 15～20cm 暂不挖，待下道工度进行前，按事透明抄好平的沟槽木桩挖平，假如个别地方因不慎破坏了天然地层，须先清除松动土壤，用砂或砾石填至标高，岩石类的管基填以厚度不小于 100mm 的砂石或砾石层。在遇有地下水时，排水或人工抽水应保证在下道工序进行前将水排除。为了防止坍方，沟槽开挖后应留有一定的边坡。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆...
