初中物理焦耳定律计算

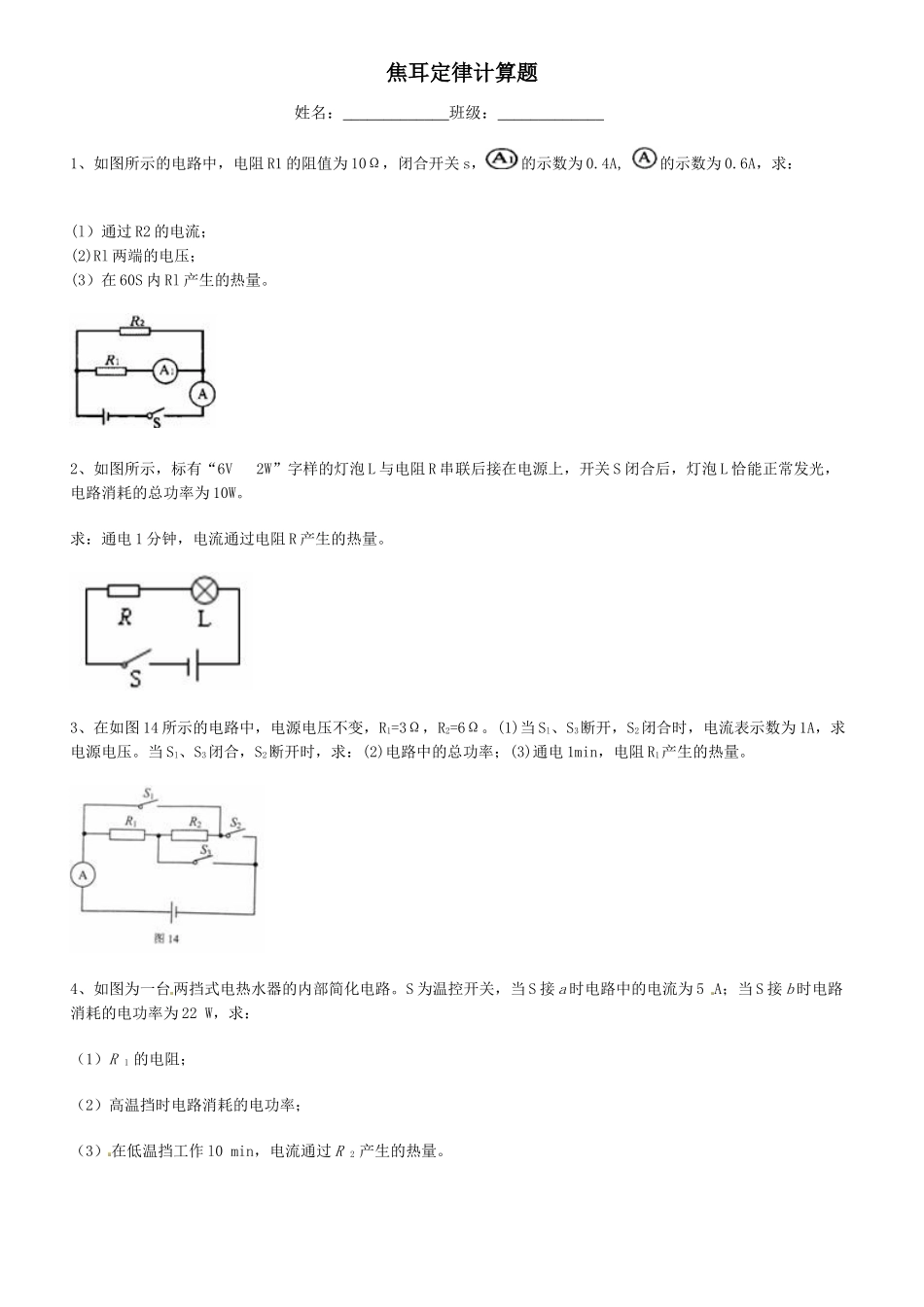

焦耳定律计算题 姓名：_____________班级：_____________1、如图所示的电路中，电阻 R1 的阻值为 10Ω，闭合开关 s，的示数为 0.4A, 的示数为 0.6A，求：(l）通过 R2 的电流；(2)Rl 两端的电压；(3）在 60S 内 Rl 产生的热量。2、如图所示，标有“6V 2W”字样的灯泡 L 与电阻 R 串联后接在电源上，开关 S 闭合后，灯泡 L 恰能正常发光，电路消耗的总功率为 10W。求：通电 1 分钟，电流通过电阻 R 产生的热量。3、在如图 14 所示的电路中，电源电压不变，R1=3Ω，R2=6Ω。(1)当 Sl、S3断开，S2闭合时，电流表示数为 1A，求电源电压。当 Sl、S3闭合，S2断开时，求：(2)电路中的总功率；(3)通电 1min，电阻 R1产生的热量。4、如图为一台 两挡式电热水器的内部简化电路。S 为温控开关，当 S 接 a 时电路中的电流为 5 A；当 S 接 b 时电路消耗的电功率为 22 W，求：（1）R 1 的电阻；（2）高温挡时电路消耗的电功率；（3） 在低温挡工作 l0 min，电流通过 R 2 产生的热量。5、电饭锅工作时有两种状态：一种是加热状态，另一种是保温状态。如图所示为电饭锅的电路图，R1、R2为电热丝，S 为温控开关，A、B 两点接在家庭电路上。当 S 闭合时，电饭锅处于加热状态，加热功率为 1000W；当 S 断开时，电饭锅处于保温状态，保温功率为 100W．求：（1）电饭锅加热 30s，电热丝产生的总热量是多少？（2）电热丝 R1、R2的阻值之比是多少？（3）电饭锅保温 30min，电热丝产生的 R2产生的热量是多少？6、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过 200 转所用的时间是400s。（热水器电热丝的阻值不变）求：（1）热水器消耗的电能（2）热水器的实际功率。（3）通过热水器的电流。7、有一海尔电热水器铭牌如右表： ⑴ 防电墙技术就是在电热器内部形成永久性电阻，从而降低在异常情况下经过人体的电流值，经过防电墙处理后，人体承受的电压不高于 12V，如图 19 所示，这就保证人体的安全，人体的最大电阻约为 20MΩ，求防电墙的电阻大约是多少？⑵ 如图该热水器在 10min 内产生的热量为 7.8×105J，求热水器的实际功率和电路的实际电压？ 8、有两根阻值分别为 R1=30Ω 和 R2=60Ω 的电热丝，以串联和并联两种方式接在 36 V ...
