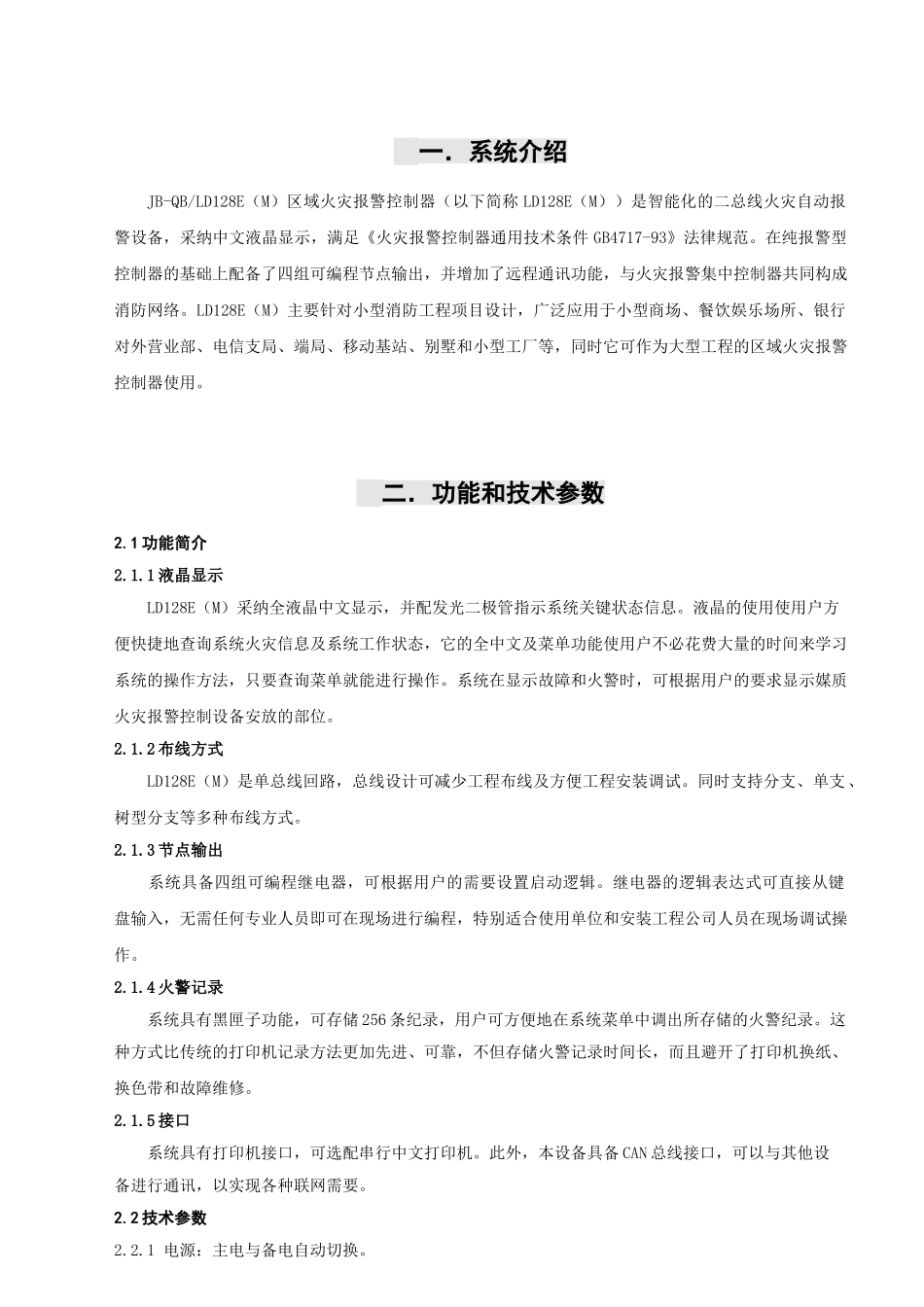

一．系统介绍 JB-QB/LD128E（M）区域火灾报警控制器（以下简称 LD128E（M））是智能化的二总线火灾自动报警设备，采纳中文液晶显示，满足《火灾报警控制器通用技术条件 GB4717-93》法律规范。在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。LD128E（M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。 二．功能和技术参数 2.1 功能简介2.1.1 液晶显示LD128E（M）采纳全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。2.1.2 布线方式LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支等多种布线方式。2.1.3 节点输出系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。2.1.4 火警记录系统具有黑匣子功能，可存储 256 条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避开了打印机换纸、换色带和故障维修。2.1.5 接口系统具有打印机接口，可选配串行中文打印机。此外，本设备具备 CAN 总线接口，可以与其他设备进行通讯，以实现各种联网需要。2.2 技术参数2.2.1 电源：主电与备电自动切换。主电：178V~242V.AC/200mA备点： 24V.DC±10%/2.2AH备电切断电压：21V±0.5V备电恢复电压：23V±0.5V最大功率：50W2.2.2 负载能力探测点：8~128回路总数：1 路回路馈电电平：5V、24V 平均电压：DC15V~20V。回路电流：＜200mA输出节点：有可用的 24V 联动电源时，输出四个无源节点。无可用的 24V 联动电源，使用本机备电电源时，输出三个无源节点。此时输出节点的总电流＜1A。2.2.3 使用环境环境温度：-10°C~40°C相对湿度：＜90%电磁兼容、安全标准：符合 GB4717-93 中要求。2.2.4 整机重量：约 1...
