别墅住宅项目高支模工程施工方案VIP专享

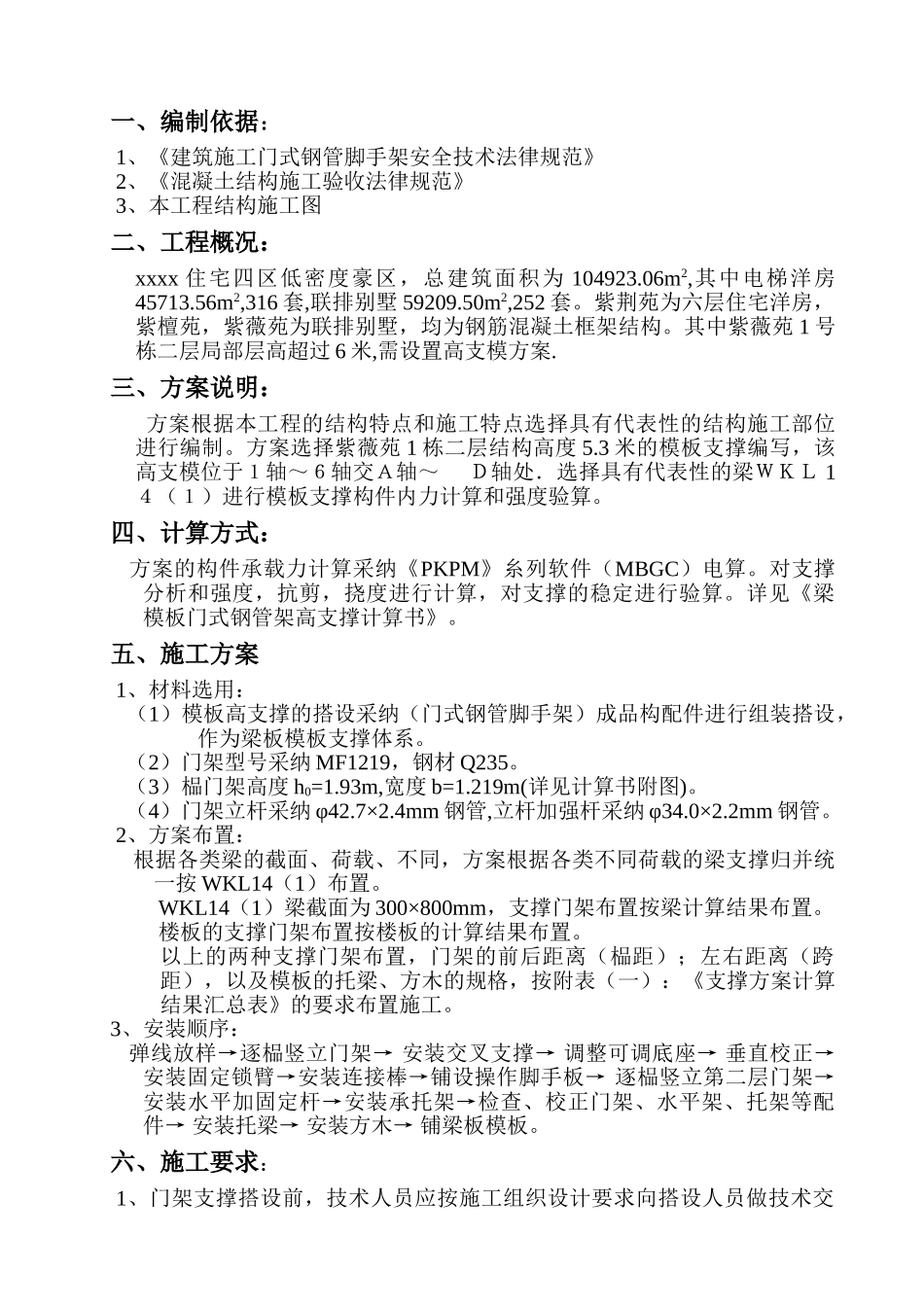

一、编制依据： 1、《建筑施工门式钢管脚手架安全技术法律规范》 2、《混凝土结构施工验收法律规范》 3、本工程结构施工图二、工程概况：xxxx 住宅四区低密度豪区，总建筑面积为 104923.06m2,其中电梯洋房45713.56m2,316 套,联排别墅 59209.50m2,252 套。紫荆苑为六层住宅洋房，紫檀苑，紫薇苑为联排别墅，均为钢筋混凝土框架结构。其中紫薇苑 1 号栋二层局部层高超过 6 米,需设置高支模方案.三、方案说明：方案根据本工程的结构特点和施工特点选择具有代表性的结构施工部位进行编制。方案选择紫薇苑 1 栋二层结构高度 5.3 米的模板支撑编写，该高支模位于１轴～６轴交Ａ轴～Ｄ轴处．选择具有代表性的梁ＷＫＬ 1４（１）进行模板支撑构件内力计算和强度验算。四、计算方式： 方案的构件承载力计算采纳《PKPM》糸列软件（MBGC）电算。对支撑分析和强度，抗剪，挠度进行计算，对支撑的稳定进行验算。详见《梁模板门式钢管架高支撑计算书》。五、施工方案 1、材料选用： （1）模板高支撑的搭设采纳（门式钢管脚手架）成品构配件进行组装搭设，作为梁板模板支撑体系。 （2）门架型号采纳 MF1219，钢材 Q235。 （3）榀门架高度 h0=1.93m,宽度 b=1.219m(详见计算书附图)。 （4）门架立杆采纳 φ42.7×2.4mm 钢管,立杆加强杆采纳 φ34.0×2.2mm 钢管。 2、方案布置： 根据各类梁的截面、荷载、不同，方案根据各类不同荷载的梁支撑归并统一按 WKL14（1）布置。WKL14（1）梁截面为 300×800mm，支撑门架布置按梁计算结果布置。楼板的支撑门架布置按楼板的计算结果布置。以上的两种支撑门架布置，门架的前后距离（榀距）；左右距离（跨距），以及模板的托梁、方木的规格，按附表（一）：《支撑方案计算结果汇总表》的要求布置施工。3、安装顺序： 弹线放样→逐榀竖立门架→ 安装交叉支撑→ 调整可调底座→ 垂直校正→安装固定锁臂→安装连接棒→铺设操作脚手板→ 逐榀竖立第二层门架→安装水平加固定杆→安装承托架→检查、校正门架、水平架、托架等配件→ 安装托梁→ 安装方木→ 铺梁板模板。六、施工要求： 1、门架支撑搭设前，技术人员应按施工组织设计要求向搭设人员做技术交底和安全作业交底。 2、门架、配件、加固件进行检查，验收。严禁使用不合格的门架配件。不配套的门架与配件不得混合使用于同一组支撑架。 3、可调底座调节螺杆伸出长度不宜超过 200MM。当超过 200MM 时，一榀门架承载力设计值 ...
