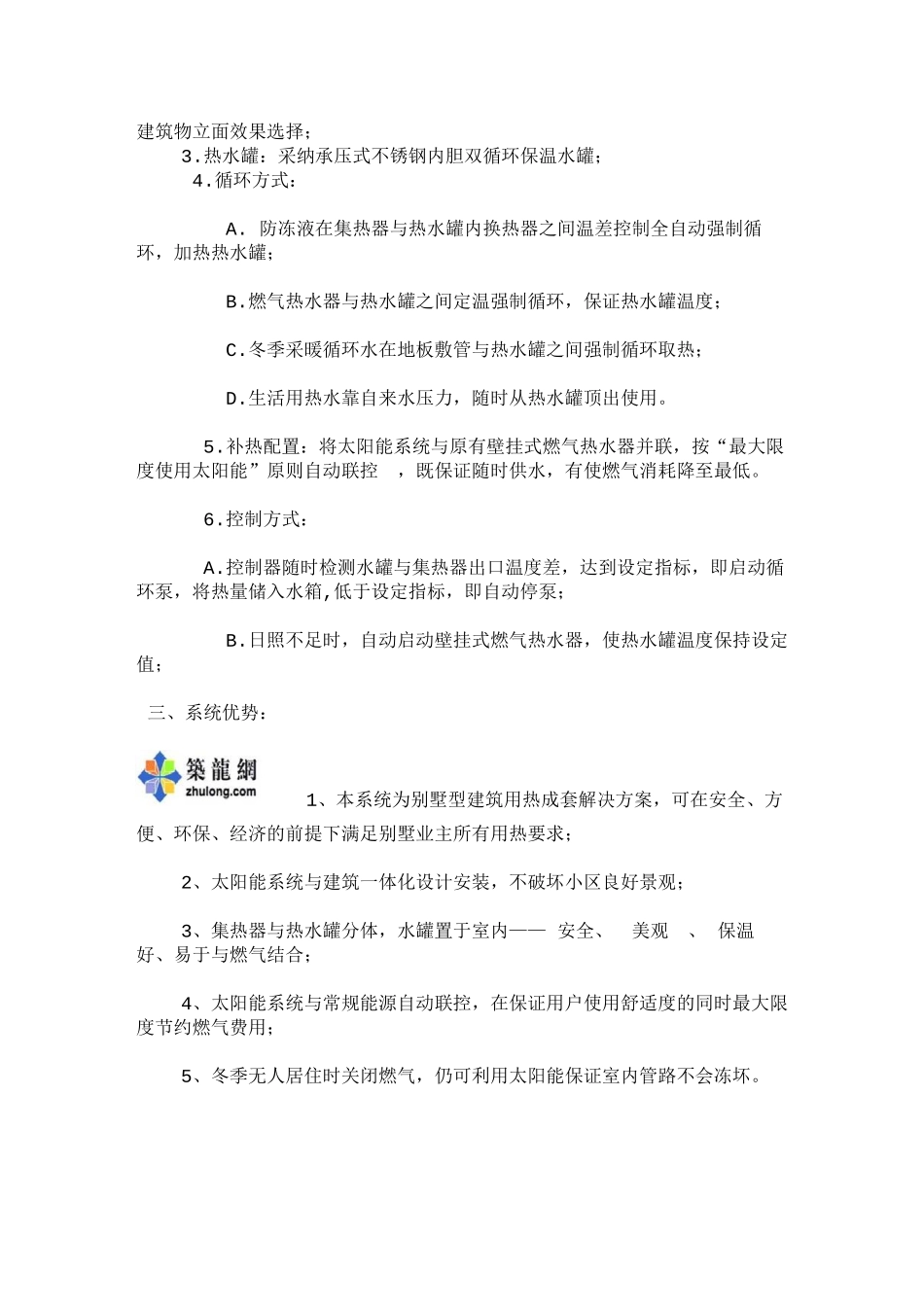

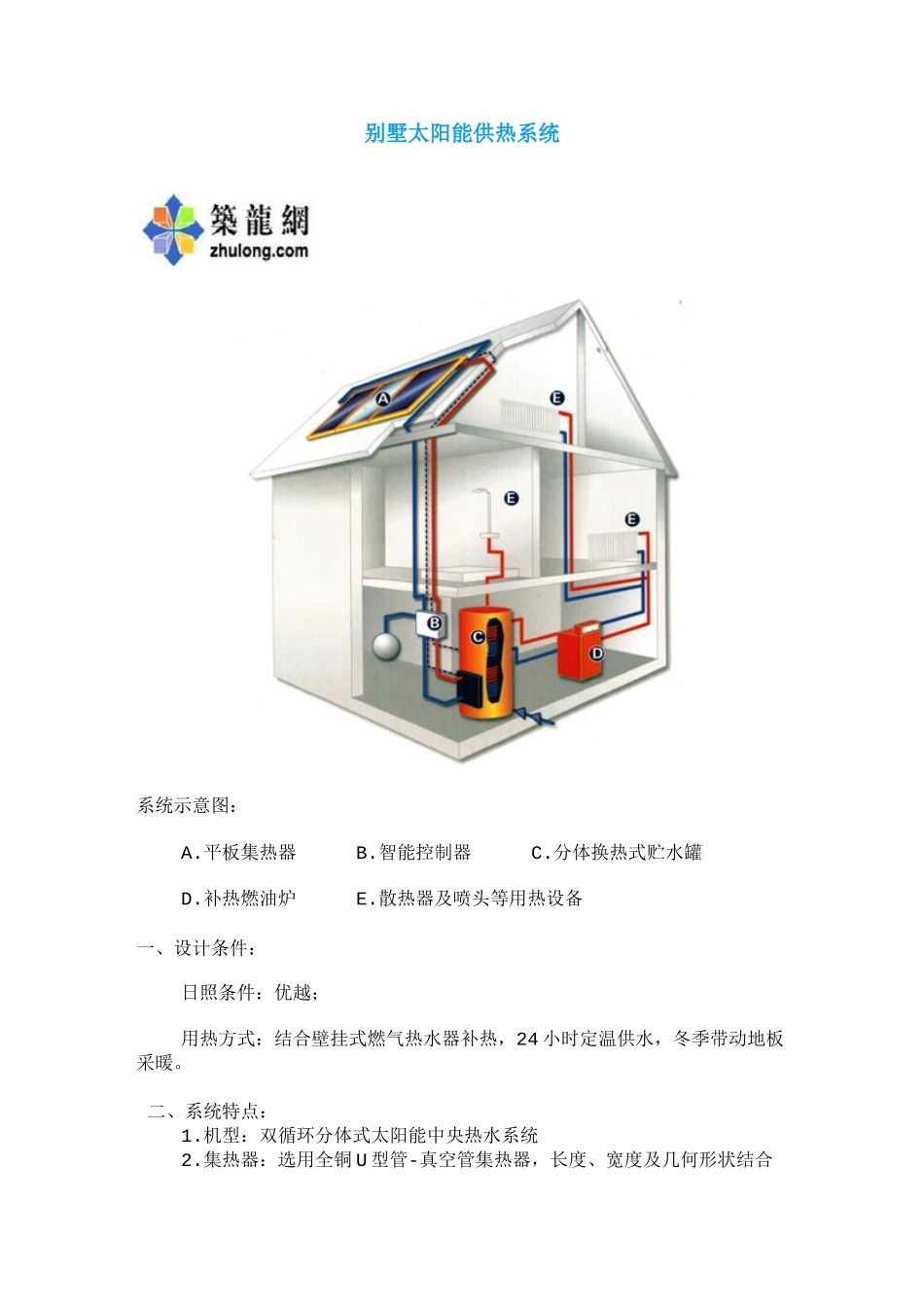

别墅太阳能供热系统 系统示意图： A.平板集热器 B.智能控制器 C.分体换热式贮水罐 D.补热燃油炉 E.散热器及喷头等用热设备 一、设计条件： 日照条件：优越； 用热方式：结合壁挂式燃气热水器补热，24 小时定温供水，冬季带动地板采暖。 二、系统特点： 1.机型：双循环分体式太阳能中央热水系统 2.集热器：选用全铜 U 型管-真空管集热器，长度、宽度及几何形状结合建筑物立面效果选择； 3.热水罐：采纳承压式不锈钢内胆双循环保温水罐； 4.循环方式： A. 防冻液在集热器与热水罐内换热器之间温差控制全自动强制循环，加热热水罐； B.燃气热水器与热水罐之间定温强制循环，保证热水罐温度； C.冬季采暖循环水在地板敷管与热水罐之间强制循环取热； D.生活用热水靠自来水压力，随时从热水罐顶出使用。 5.补热配置：将太阳能系统与原有壁挂式燃气热水器并联，按“最大限度使用太阳能”原则自动联控 ，既保证随时供水，有使燃气消耗降至最低。 6.控制方式： A.控制器随时检测水罐与集热器出口温度差，达到设定指标，即启动循环泵，将热量储入水箱,低于设定指标，即自动停泵； B.日照不足时，自动启动壁挂式燃气热水器，使热水罐温度保持设定值； 三、系统优势： 1、本系统为别墅型建筑用热成套解决方案，可在安全、方便、环保、经济的前提下满足别墅业主所有用热要求； 2、太阳能系统与建筑一体化设计安装，不破坏小区良好景观； 3、集热器与热水罐分体，水罐置于室内—— 安全、 美观 、 保温好、易于与燃气结合； 4、太阳能系统与常规能源自动联控，在保证用户使用舒适度的同时最大限度节约燃气费用； 5、冬季无人居住时关闭燃气，仍可利用太阳能保证室内管路不会冻坏。
