制图课-第二次上机

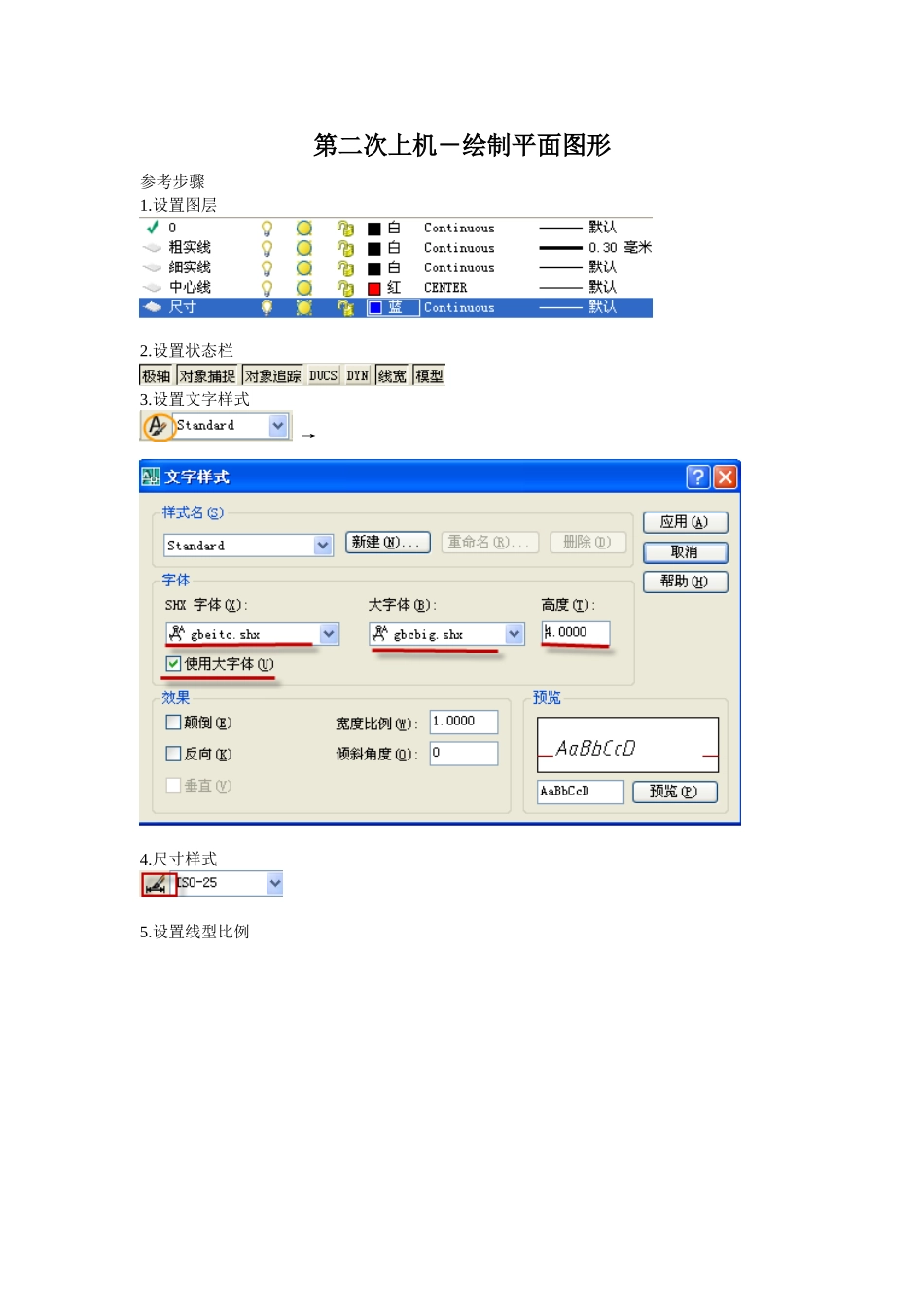

制图课-第二次上机_第1页
1/4
制图课-第二次上机_第2页
2/4
制图课-第二次上机_第3页
3/4
第二次上机-绘制平面图形参考步骤1.设置图层2.设置状态栏3.设置文字样式 →4.尺寸样式5.设置线型比例6.将当前图层切换到“中心线”图层,绘制中心线7.将当前图层切换到“粗实线”图层,绘制圆8.绘制连接圆弧,注意使用圆角命令需要指定圆角的半径 → →9.绘制大圆弧。先要找到大圆弧的圆心,这里做两个辅助圆做出大的连接圆弧删除及剪切多余的圆弧10.切换到“尺寸图层”,标尺寸
