剪力墙结构办公楼模板施工工艺

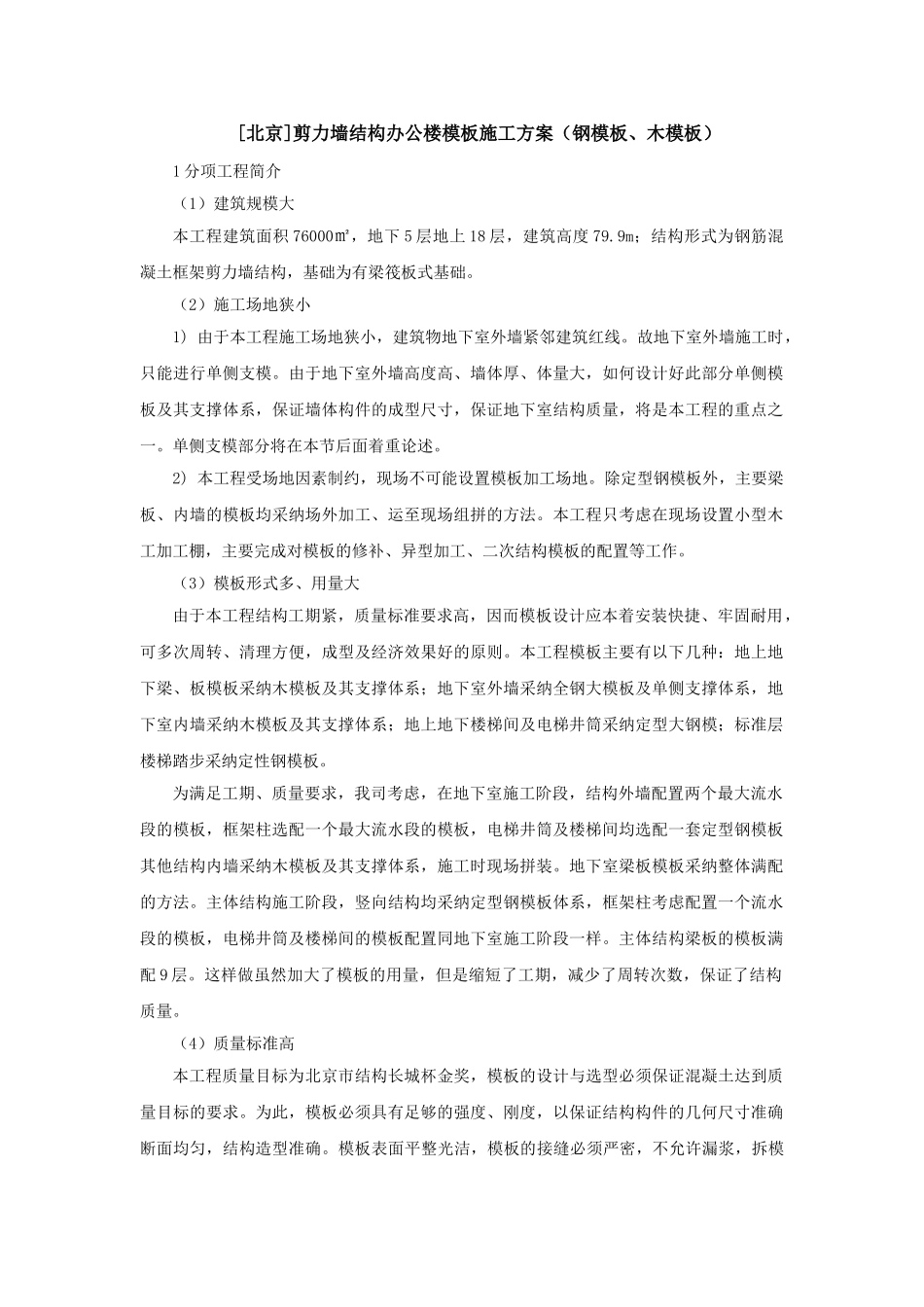

[北京]剪力墙结构办公楼模板施工方案（钢模板、木模板）1 分项工程简介（1）建筑规模大本工程建筑面积 76000㎡，地下 5 层地上 18 层，建筑高度 79.9m；结构形式为钢筋混凝土框架剪力墙结构，基础为有梁筏板式基础。（2）施工场地狭小1) 由于本工程施工场地狭小，建筑物地下室外墙紧邻建筑红线。故地下室外墙施工时，只能进行单侧支模。由于地下室外墙高度高、墙体厚、体量大，如何设计好此部分单侧模板及其支撑体系，保证墙体构件的成型尺寸，保证地下室结构质量，将是本工程的重点之一。单侧支模部分将在本节后面着重论述。2) 本工程受场地因素制约，现场不可能设置模板加工场地。除定型钢模板外，主要梁板、内墙的模板均采纳场外加工、运至现场组拼的方法。本工程只考虑在现场设置小型木工加工棚，主要完成对模板的修补、异型加工、二次结构模板的配置等工作。（3）模板形式多、用量大由于本工程结构工期紧，质量标准要求高，因而模板设计应本着安装快捷、牢固耐用，可多次周转、清理方便，成型及经济效果好的原则。本工程模板主要有以下几种：地上地下梁、板模板采纳木模板及其支撑体系；地下室外墙采纳全钢大模板及单侧支撑体系，地下室内墙采纳木模板及其支撑体系；地上地下楼梯间及电梯井筒采纳定型大钢模；标准层楼梯踏步采纳定性钢模板。为满足工期、质量要求，我司考虑，在地下室施工阶段，结构外墙配置两个最大流水段的模板，框架柱选配一个最大流水段的模板，电梯井筒及楼梯间均选配一套定型钢模板其他结构内墙采纳木模板及其支撑体系，施工时现场拼装。地下室梁板模板采纳整体满配的方法。主体结构施工阶段，竖向结构均采纳定型钢模板体系，框架柱考虑配置一个流水段的模板，电梯井筒及楼梯间的模板配置同地下室施工阶段一样。主体结构梁板的模板满配 9 层。这样做虽然加大了模板的用量，但是缩短了工期，减少了周转次数，保证了结构质量。（4）质量标准高本工程质量目标为北京市结构长城杯金奖，模板的设计与选型必须保证混凝土达到质量目标的要求。为此，模板必须具有足够的强度、刚度，以保证结构构件的几何尺寸准确断面均匀，结构造型准确。模板表面平整光洁，模板的接缝必须严密，不允许漏浆，拆模后无色差。加固模板的所有体系必须安全、可靠。模板工程必须从施工放线、选型、设计制作、安装、浇筑过程和模板成品保护全过程实行有效的措施加以控制，确保质量目标的实现。（5）本工程层高变化较多地下室各层层高为 3...
