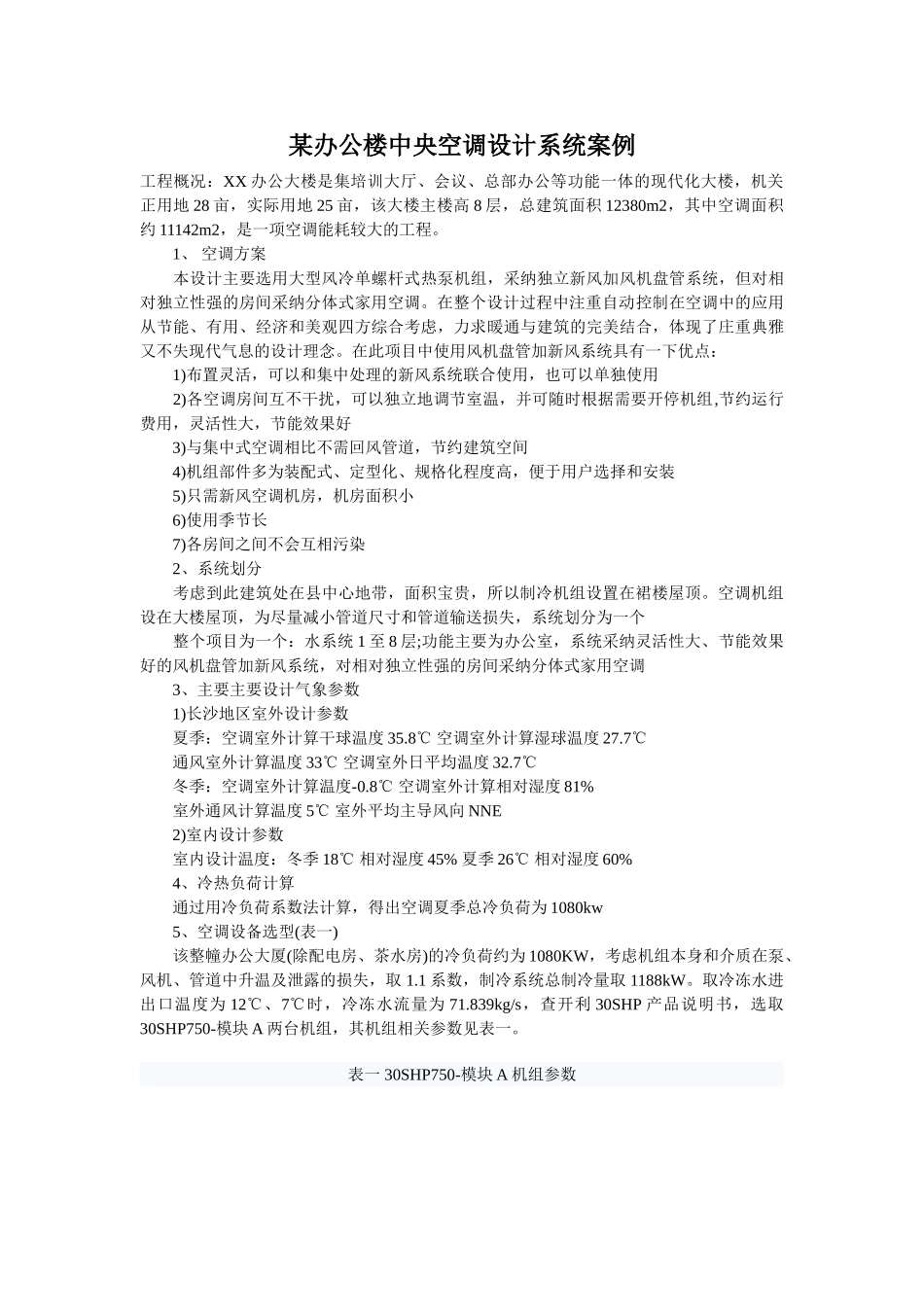

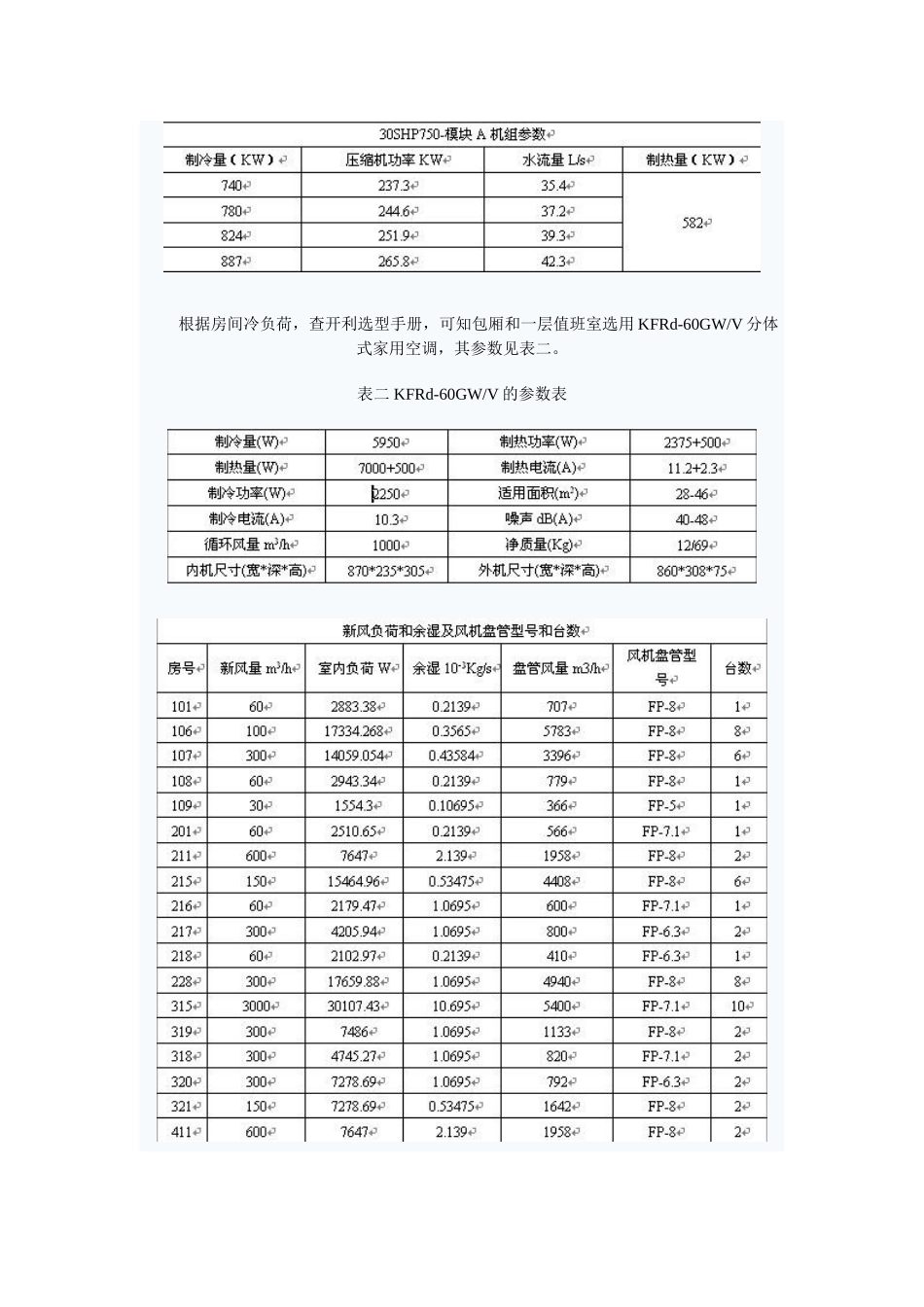

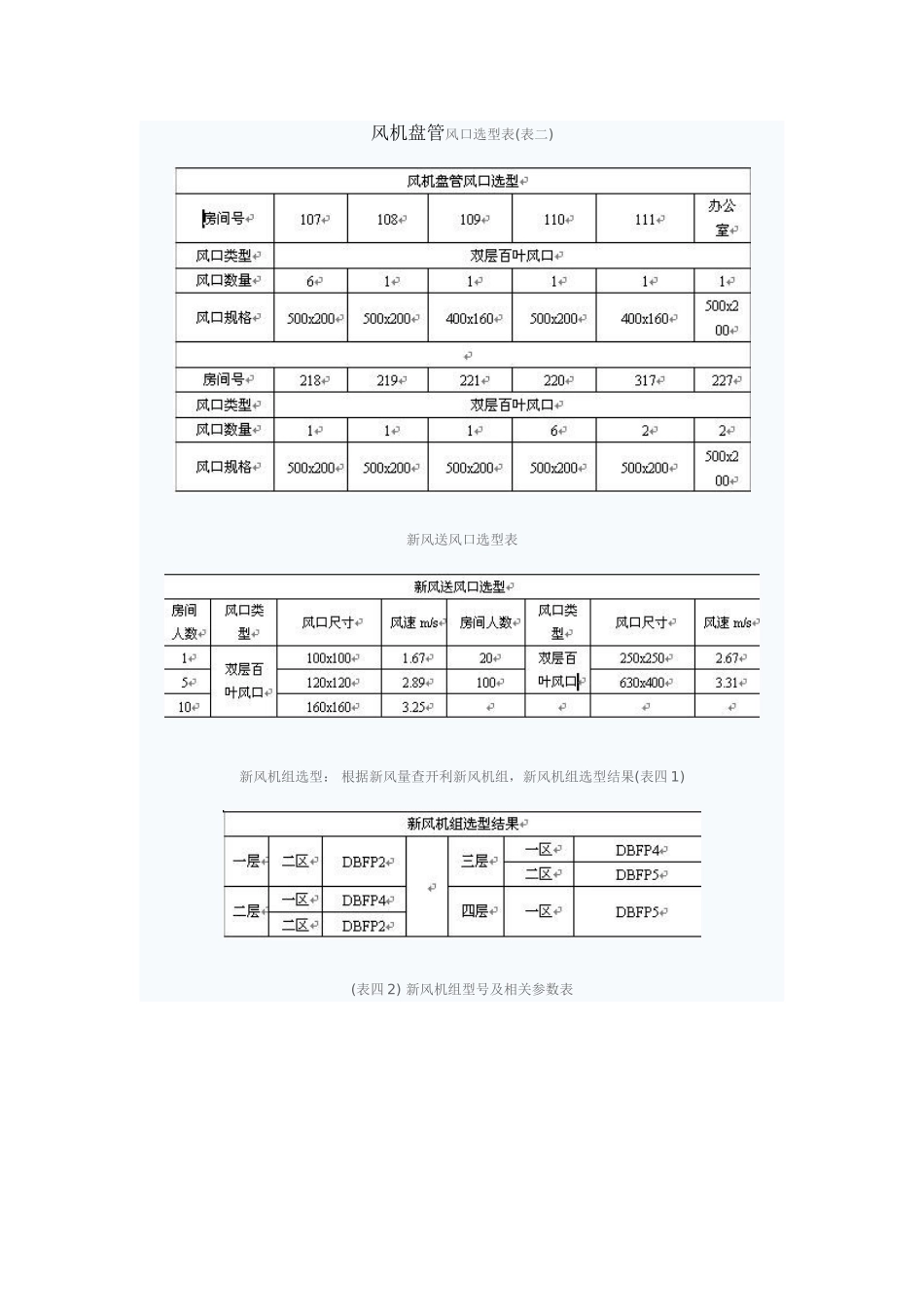

某办公楼中央空调设计系统案例工程概况：XX 办公大楼是集培训大厅、会议、总部办公等功能一体的现代化大楼，机关正用地 28 亩，实际用地 25 亩，该大楼主楼高 8 层，总建筑面积 12380m2，其中空调面积约 11142m2，是一项空调能耗较大的工程。 1、 空调方案 本设计主要选用大型风冷单螺杆式热泵机组，采纳独立新风加风机盘管系统，但对相对独立性强的房间采纳分体式家用空调。在整个设计过程中注重自动控制在空调中的应用从节能、有用、经济和美观四方综合考虑，力求暖通与建筑的完美结合，体现了庄重典雅又不失现代气息的设计理念。在此项目中使用风机盘管加新风系统具有一下优点： 1)布置灵活，可以和集中处理的新风系统联合使用，也可以单独使用 2)各空调房间互不干扰，可以独立地调节室温，并可随时根据需要开停机组,节约运行费用，灵活性大，节能效果好 3)与集中式空调相比不需回风管道，节约建筑空间 4)机组部件多为装配式、定型化、规格化程度高，便于用户选择和安装 5)只需新风空调机房，机房面积小 6)使用季节长 7)各房间之间不会互相污染 2、系统划分 考虑到此建筑处在县中心地带，面积宝贵，所以制冷机组设置在裙楼屋顶。空调机组设在大楼屋顶，为尽量减小管道尺寸和管道输送损失，系统划分为一个 整个项目为一个：水系统 1 至 8 层;功能主要为办公室，系统采纳灵活性大、节能效果好的风机盘管加新风系统，对相对独立性强的房间采纳分体式家用空调 3、主要主要设计气象参数 1)长沙地区室外设计参数 夏季：空调室外计算干球温度 35.8℃ 空调室外计算湿球温度 27.7℃ 通风室外计算温度 33℃ 空调室外日平均温度 32.7℃ 冬季：空调室外计算温度-0.8℃ 空调室外计算相对湿度 81% 室外通风计算温度 5℃ 室外平均主导风向 NNE 2)室内设计参数 室内设计温度：冬季 18℃ 相对湿度 45% 夏季 26℃ 相对湿度 60% 4、冷热负荷计算 通过用冷负荷系数法计算，得出空调夏季总冷负荷为 1080kw 5、空调设备选型(表一) 该整幢办公大厦(除配电房、茶水房)的冷负荷约为 1080KW，考虑机组本身和介质在泵、风机、管道中升温及泄露的损失，取 1.1 系数，制冷系统总制冷量取 1188kW。取冷冻水进出口温度为 12℃、7℃时，冷冻水流量为 71.839kg/s，查开利 30SHP 产品说明书，选取30SHP750-模块 A 两台机组，其机组相关参数见表一。表一 30SHP750-模块 A 机组参数 根据房间冷负荷，查开利...
