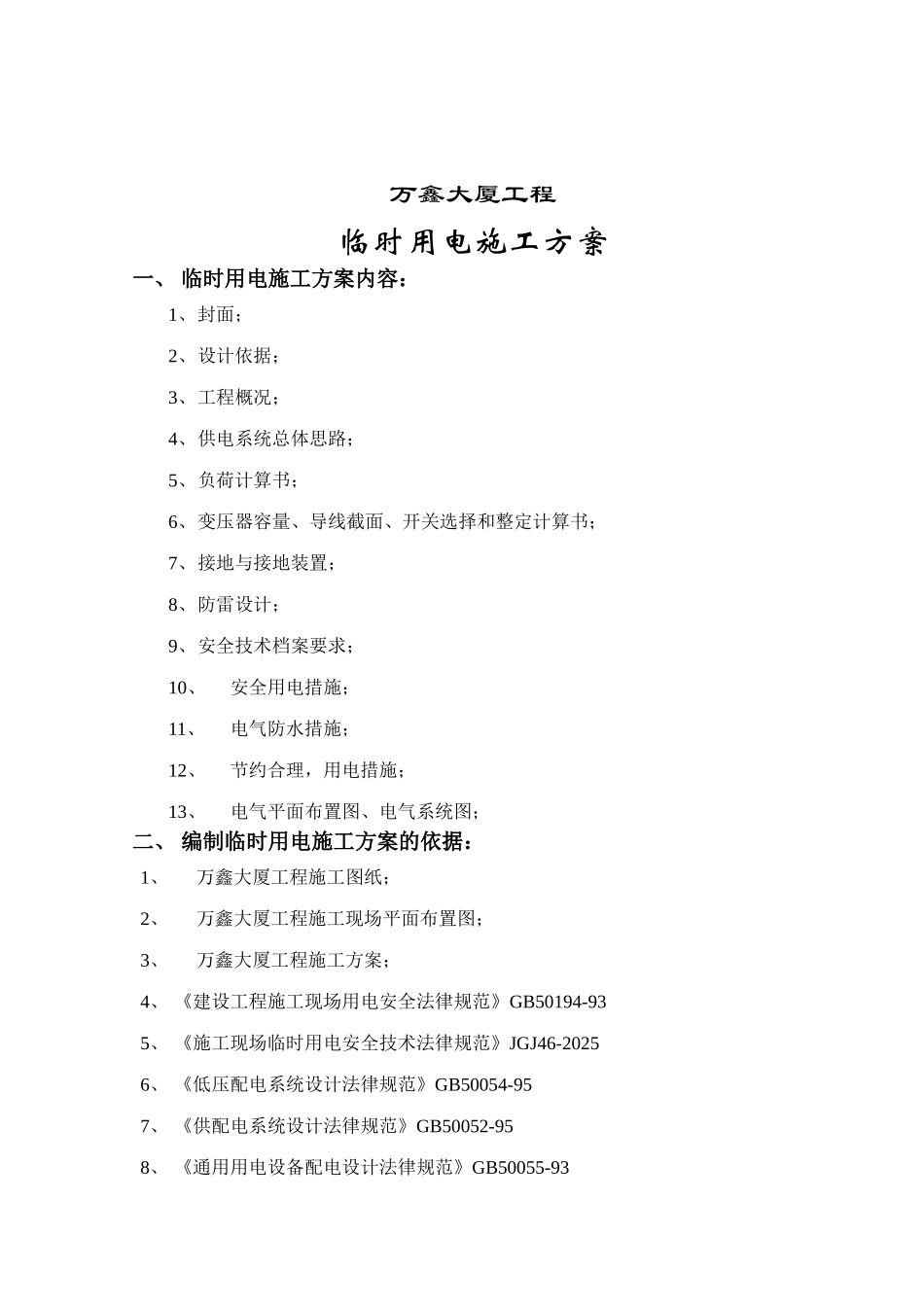

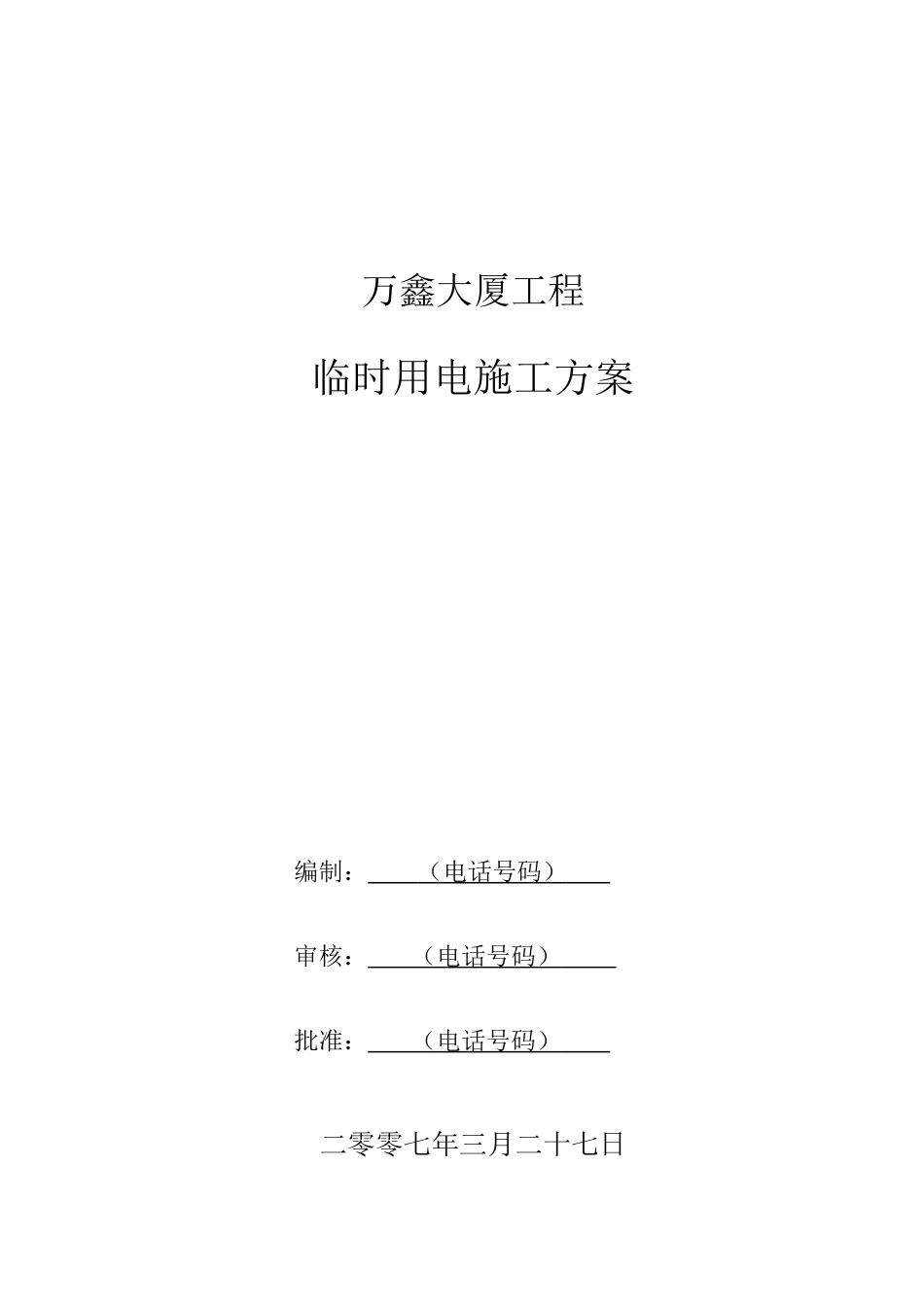

万鑫大厦工程临时用电施工方案编制： （电话号码） 审核： （电话号码） 批准： （电话号码） 二零零七年三月二十七日万鑫大厦工程临时用电施工方案一、 临时用电施工方案内容：1、封面；2、设计依据；3、工程概况；4、供电系统总体思路；5、负荷计算书；6、变压器容量、导线截面、开关选择和整定计算书；7、接地与接地装置；8、防雷设计；9、安全技术档案要求；10、安全用电措施；11、电气防水措施；12、节约合理，用电措施；13、电气平面布置图、电气系统图；二、 编制临时用电施工方案的依据：1、万鑫大厦工程施工图纸；2、万鑫大厦工程施工现场平面布置图；3、万鑫大厦工程施工方案；4、 《建设工程施工现场用电安全法律规范》GB50194-935、 《施工现场临时用电安全技术法律规范》JGJ46-20256、 《低压配电系统设计法律规范》GB50054-957、 《供配电系统设计法律规范》GB50052-958、 《通用用电设备配电设计法律规范》GB50055-939、 甲方提供的现场电源资料；10、现场临时用电设备负荷和配置资料；三、 工程概况：万鑫大厦工程位于西安市北大街与北街交汇处，该工程建筑面积 45246.97㎡（地上 34992.40㎡地下 10254.57㎡），由西安万业房地产开发有限公司投资开发，西安恒和建设监理工程有限责任公司监理，西安恒瑞建筑设计工程有限公司设计，陕西省第五建筑工程公司承建。 四、 供电系统总体思路：根据建设单位所提供的电源情况，在施工现场西边设一个总配电室，现场临时用电线路敷设严格根据 TN—S 接零保护系统要求，实行三级配电，二级漏电保护系统。根据施工现场具体情况，设一个总配电柜，由总配电柜向各路敷设。现场共设九个回路。(具体布置见附图)。各回路分布如下：第一回路供：塔吊一台，第二回路供：施工电梯一台；第三回路供：施工电梯,砂浆搅拌机；第四回路供：钢筋加工区；第五回路供：木工加工区，第六回路供：南边作业层、楼层；第七回路供：北边作业层、楼层；第八回路供：楼层、库房照明；第九回路供：办公区、生活区；五、负荷计算书参考公式：Ps＝2. Pn Pn－电动机名牌功率额定功率Pc＝Kx .Ps Ps－设备功率Qc＝Pc.tgφ Pc—有功功率Sc＝ Qc—无功功率Pc＝Ps＝.SN. COSφ Sc—视在功率I c＝Pc /Un. COSφ SN—设备容量负荷计算表序号负荷名称设备型号（KW）台数计 算 系 数计算负荷有功功率（KW）无功功率（Kvar）电流（A）1塔吊QTZ-801Kx＝0.7 εn＝25％COSφ＝0.7 tgφ＝1.02132....
