办公楼工程结构见证取样及送检计划VIP专享

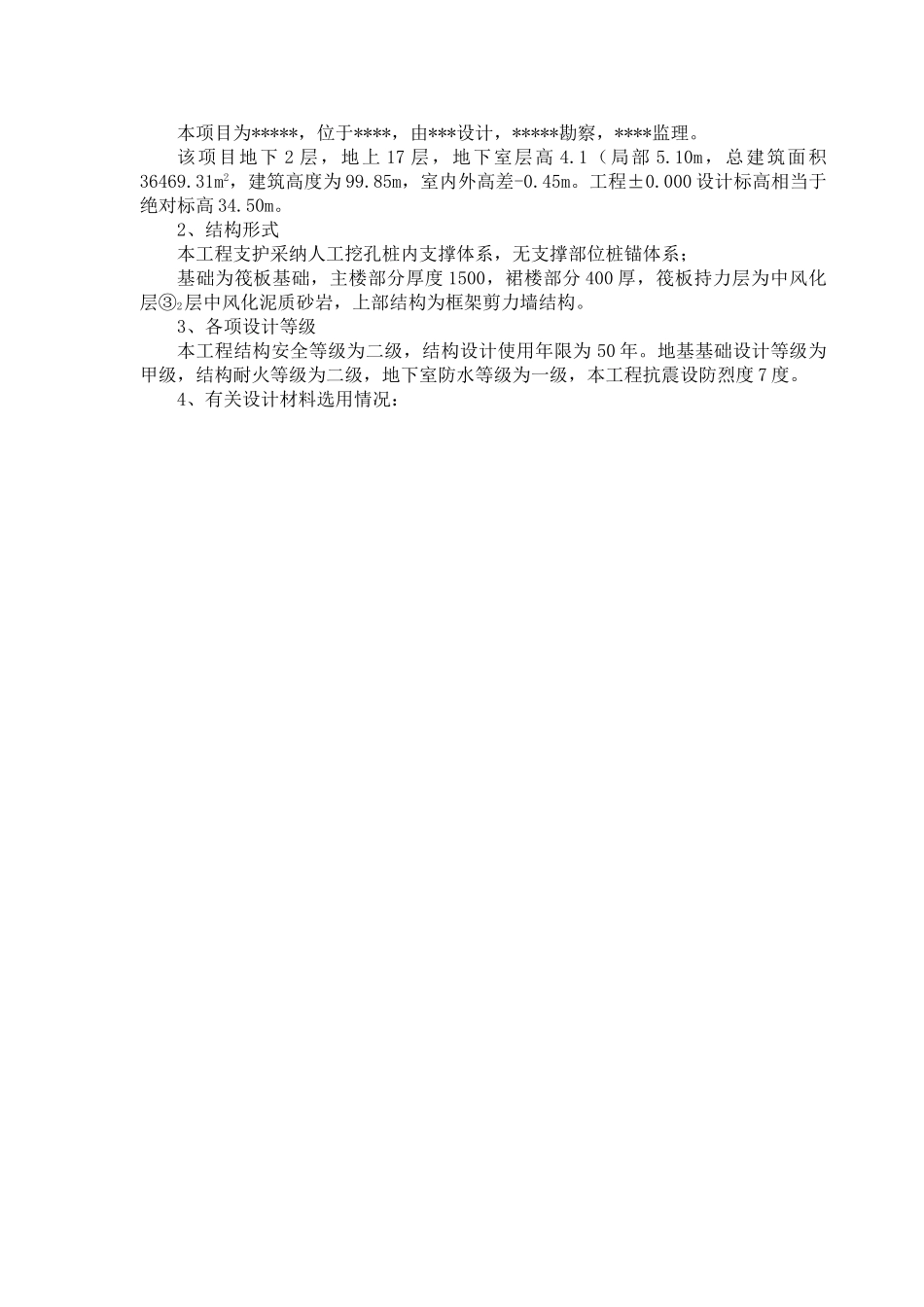

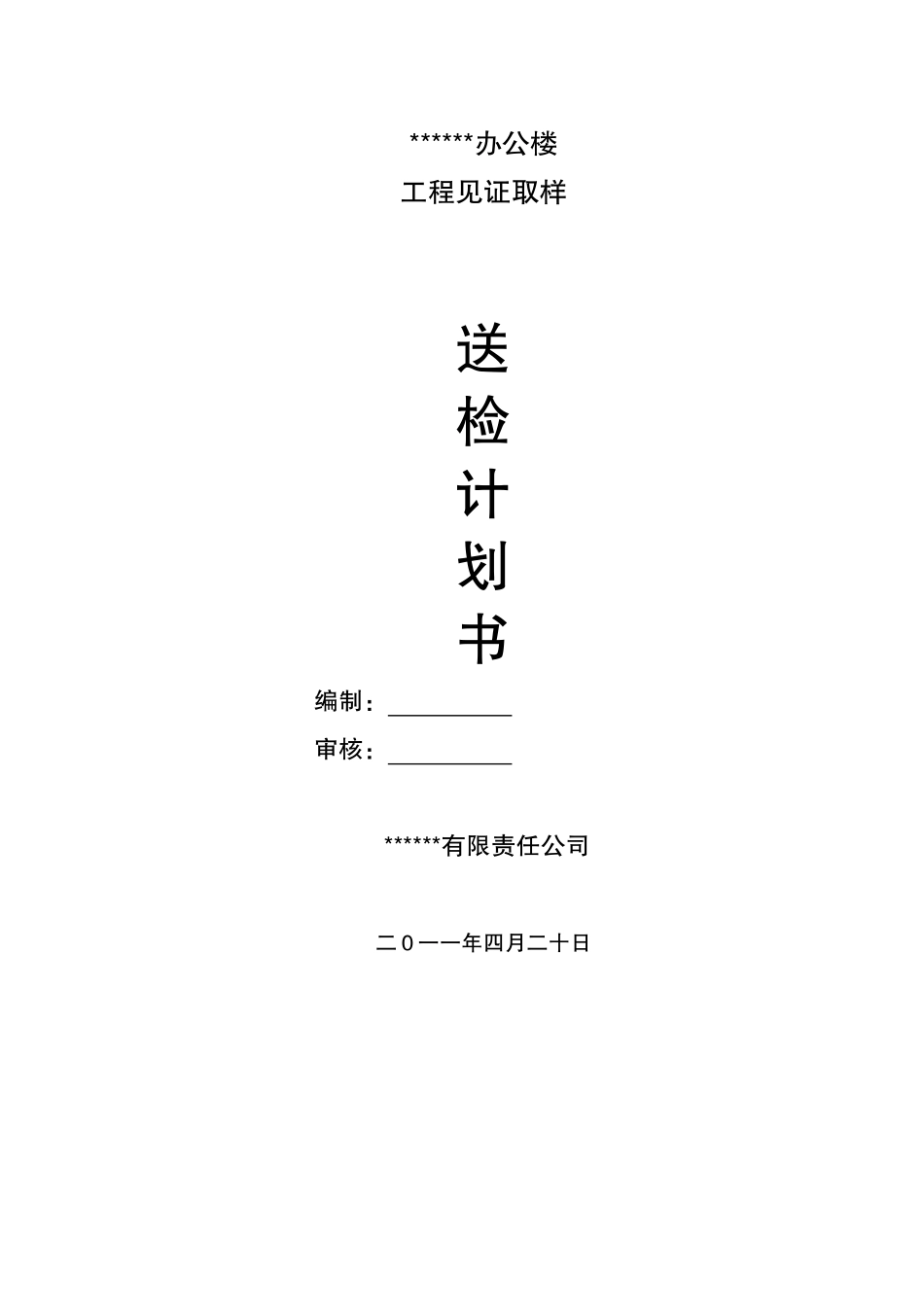

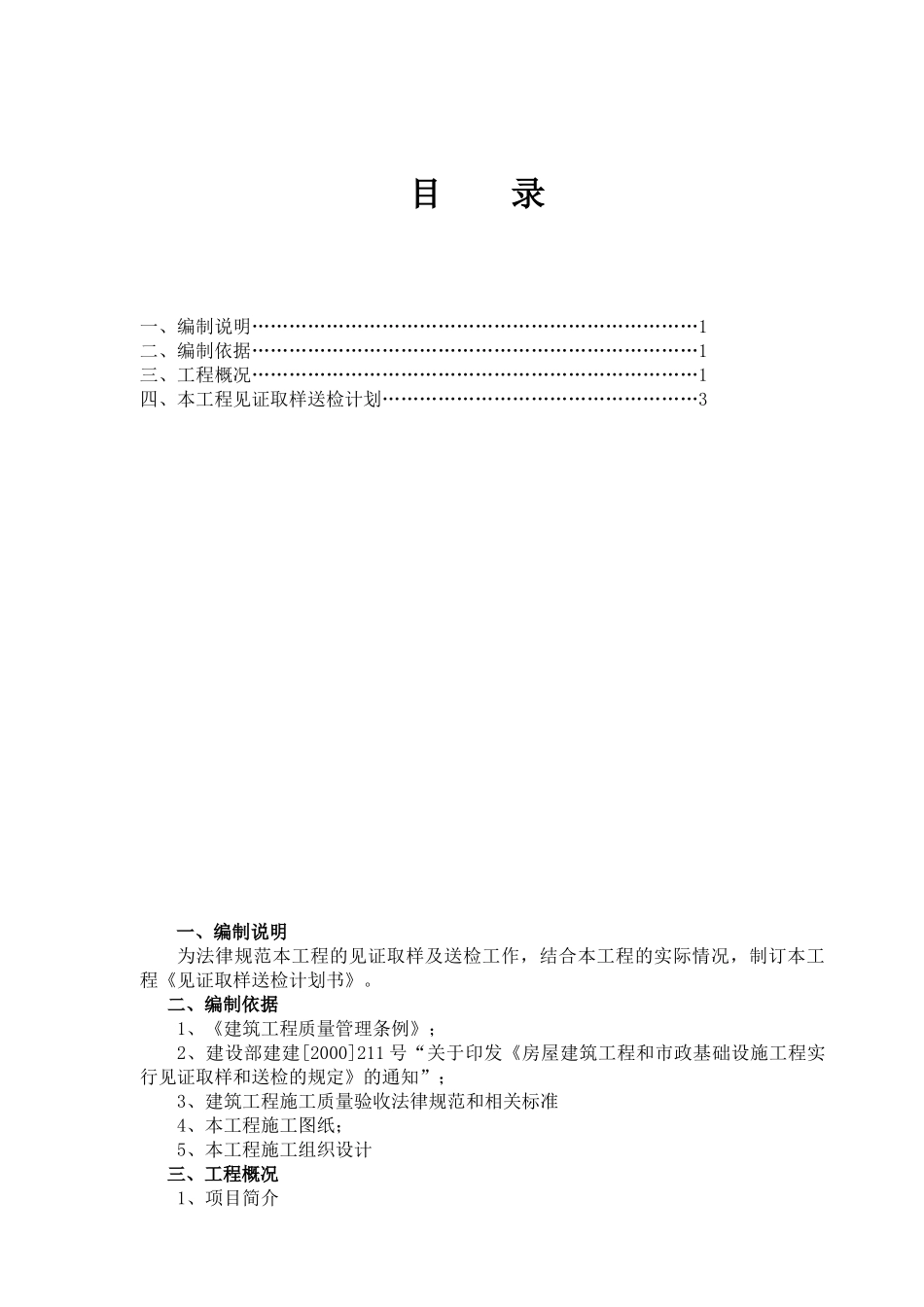

******办公楼工程见证取样送检计划书编制： 审核： ******有限责任公司二 0 一一年四月二十日目 录一、编制说明………………………………………………………………1二、编制依据………………………………………………………………1三、工程概况………………………………………………………………1四、本工程见证取样送检计划……………………………………………3一、编制说明为法律规范本工程的见证取样及送检工作，结合本工程的实际情况，制订本工程《见证取样送检计划书》。二、编制依据1、《建筑工程质量管理条例》；2、建设部建建[2000]211 号“关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知”；3、建筑工程施工质量验收法律规范和相关标准4、本工程施工图纸；5、本工程施工组织设计三、工程概况1、项目简介本项目为*****，位于****，由***设计，*****勘察，****监理。该项目地下 2 层，地上 17 层，地下室层高 4.1（局部 5.10m，总建筑面积36469.31m2，建筑高度为 99.85m，室内外高差-0.45m。工程±0.000 设计标高相当于绝对标高 34.50m。2、结构形式本工程支护采纳人工挖孔桩内支撑体系，无支撑部位桩锚体系；基础为筏板基础，主楼部分厚度 1500，裙楼部分 400 厚，筏板持力层为中风化层③2层中风化泥质砂岩，上部结构为框架剪力墙结构。3、各项设计等级本工程结构安全等级为二级，结构设计使用年限为 50 年。地基基础设计等级为甲级，结构耐火等级为二级，地下室防水等级为一级，本工程抗震设防烈度 7 度。4、有关设计材料选用情况：（1） 混凝土强度等级表部 位强度等级部 位强度等级支护桩基（护壁、桩芯）C30梁板C30冠梁、内支撑C30裙楼1F-2FC35地下室筏板、独立基础、防水板C40P63F 以上C30地下室墙柱C40梁板C30地下室梁板C30构造柱C20主楼1-18F 墙柱C40过梁C2019-20F 墙柱C35垫层C1521F 以上墙柱C30部分柱混凝土等级见墙柱施工图，强度等级 C50、C45地下室外墙、负一层顶板、水池砼抗渗等级 P6（2）建筑用钢筋本 工 程 采 纳 HPB235 （ fy=210N/mm2 ） 、 HRB335 （ fy=300N/mm2 ） 和HRB400（fy=360N/mm2）级钢筋。竖向钢筋连接方式：二级 25 以内钢筋采纳电渣压力焊，12 以内钢筋采纳搭接焊； 三级钢采纳直螺纹连接；水平钢筋连接方式：地下室筏板采纳绑扎搭接连接；梁板直径小于等于 25 的钢筋采纳闪光对焊，大于 25 钢筋采纳直螺纹连接。（3）...
